如何運作
光學千分尺使用焦點來測量深度，或兩點之間的垂直距離。
首先，通過聚焦在受損區域旁邊的表面（表面 A）上，為測量建立一個起點或“零點”。對焦后，按下按鈕將數字顯示歸零。
接下來，專注于受損區域（表面 B）的最底部，并從數字顯示屏記錄損傷的深度。

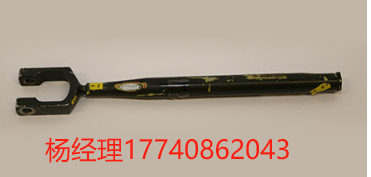

控制臂
這根 Bell 206 控制桿的損壞位于小直徑曲線上，靠近凸起區域。這使得技術人員無法將坑規定位在受損區域進行測量。因此，這個特性必須在R&R比較中完全省略。 然而，在實驗室支架上使用光學千分尺，技術人員能夠在 0.0140 英寸處重復測量損傷深度。

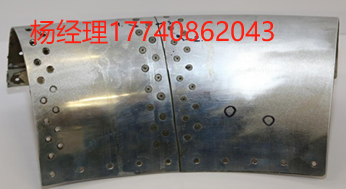

噴氣整流罩
對這個彎曲部分的損傷的深度測量范圍從低 0.0090 英寸到高 0.0110 英寸不等，而光學千分尺能夠保持更嚴格的公差，范圍更窄，從低 0.0095 英寸到高 0.0105 英寸。這個結果反映在主要R&R研究報告的結果中，其中光學測微計在對彎曲噴氣罩進行的所有測量中，在可重復性和再現性方面都有顯著更好的結果。

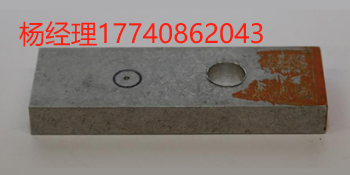

盲孔
在這種情況下，報告表明，深度測微計在重復性和再現性方面的表現都優于光學千分尺。然而，這是誤導性的，因為坑規也給出了不準確的測量結果。坑的幾何形狀阻止了坑規的錐形探頭到達最深的部分。補充研究報告中的結果顯示，從坑規測量的平均深度為 0.0200 英寸，而光學千分尺的平均深度測量為 0.0850，或更深 400%。Pit Gages 存在非常現實的風險，即因不良數據和誤報而進行不當處置。
技術信息
精度：+
/- 0.001 英寸（0.02 毫米）
/- 0.001 英寸（0.02 毫米）
測量范圍：
100X-200X 放大倍率：最大 0.2500 英寸
40X-80X 放大倍率：最大 1.2500 英寸
視場：
0.04 英寸 – 0.18 英寸直徑

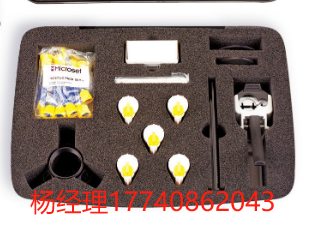

50ML 復模套件
- 50ML 膠槍
- 50ML 復模材料（5 支）
- 50ML 噴嘴包（50 支/包）
- 背襯片（50 張/包）
- 背襯紙（100 張/包）
- 可調角度臺座
- 高腳三腳架測微儀底座
- 泡沫襯墊攜帶箱
