JOWA USA Inc 電流變送器T-800

電流變送器T-800

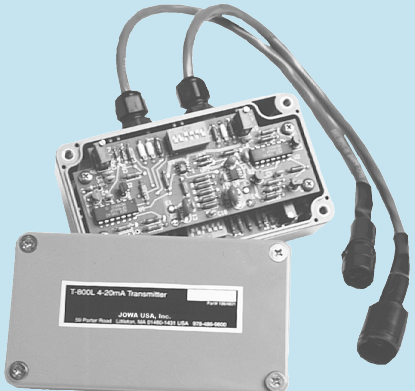

T-800系列4-20mA電流變送器是一款緊湊的、單通道或雙通道的雙線變送器，將傳感器的可變電阻轉換為穩定、線性的4-20mA信號。變送器被容納在傳感器外殼內，因此不需要額外的安裝安排。ITT Cannon插頭特色設計，便于連接傳感器。為了校準，提供了DIP開關（粗調）和多圈電位器（精調）。

該變送器封裝在NEMA 4X ABS外殼中。當與適當?shù)匿\壓阻隔離器配合使用時，經FM/CSA認證，具有本質安全性。

電流變送器T-800特點：

  • 將獨特的電阻帶傳感器輸出轉換為4-20mA信號
  • 包含內置的電氣噪聲過濾和浪涌保護
  • 方便地安裝在傳感器外殼內部
  • 使用DIP開關和多圈電位器設置范圍和偏移
  • 經FM和CSA認證，具有本質安全性

產品型號? ? ? ? ? ? ? ? ? ? ? 功能
T-800L? ? ? ? ? ? ? ? ? ? 液位
T-800LT? ? ? ? ? ? ? ? 液位和溫度
T-800TT? ? ? ? ? ? ? ? 雙溫度

T-800 4-20mA電流變送器規格

渠道:一個或兩個根據型號。

傳感器輸入:電阻帶液位傳感器或電阻熱檢測器(RTD)。

輸入格式:2端線性電阻。

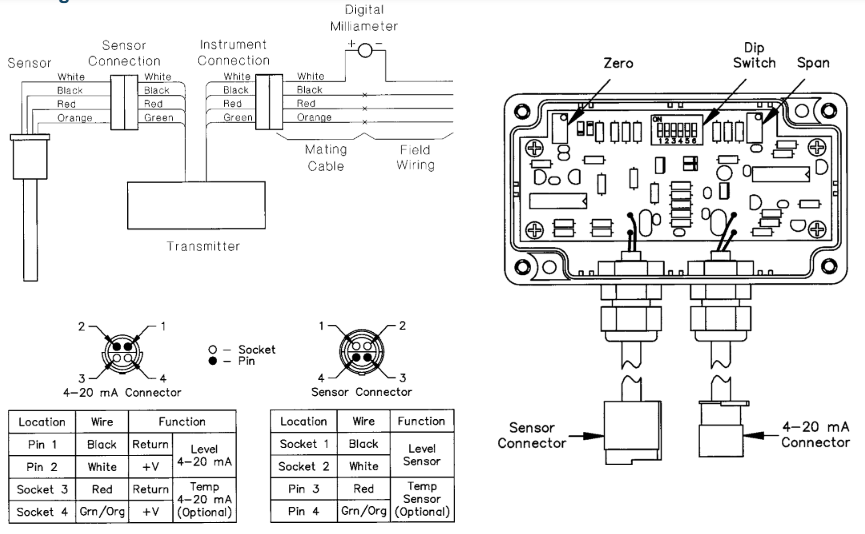

校準設置:6撥碼開關確定粗調整和25轉電位器微調跨度和偏移。

跨度調整范圍:水平50至108%的滿量程(最小2.5英尺或76厘米);溫度90到276華氏度(50至154°C)，當4mA為0°。

偏移調節范圍:水平:2.8至102英尺。85 ~ 31米);溫度:-24至55°F(-31至13°C)。

供電電壓:

最小發射機激勵電壓7.5直流;

最大供電電壓32.0 VDC，標稱24vdc。

電源調節:±0.005%的輸出電壓變化。

溫度穩定性:±0.001%輸出/°F。

工作溫度:-22至158°F(-30至70°C)。

外殼:NEMA 4X;ABS. 2.5″ x 4.5″ x 1.5″

認證:當與經過驗證的齊納屏障一起使用時，本質安全:FM和CSA批準:I級;第一分部, ,C組，d組。實體參數:V Max=32V, I Max = 120mA, Ci = 0.24μF, Li = 0.0 mH。

重量:8盎司(0.23公斤)。
