德國Kabelwerke Villingen電纜KWV 拖鏈電纜用于機床和加工

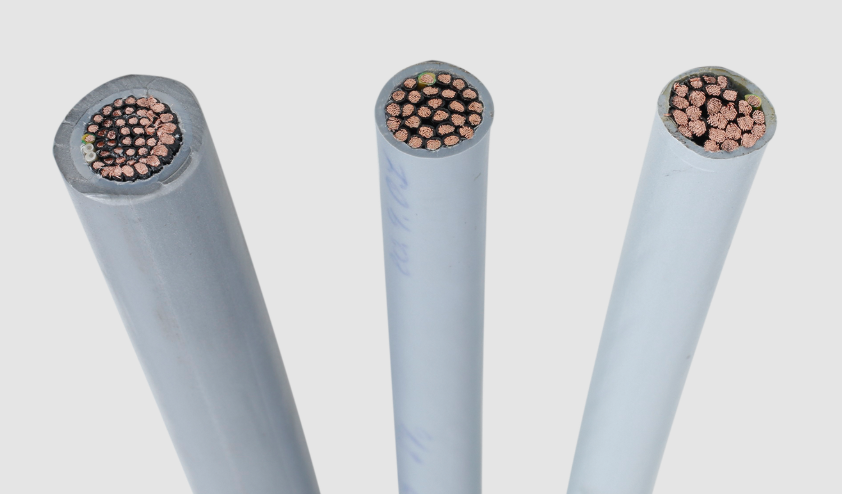

拖鏈電纜
創新和多功能的電纜,可在具有高交變彎曲載荷的拖鏈中堅固使用。這些高度靈活的電纜旨在承受多班次作中的快速水平和垂直加速度。狹窄的彎曲半徑與較長的使用壽命同樣重要。
交變彎曲要求高,使用壽命長
德國Kabelwerke Villingen電纜KWV 拖鏈電纜用于機床和加工用于:
生產線和搬運設備
生產線和搬運設備
機床和加工中心
機械和設備工程
起重機和輸送系統
包裝行業
高架倉庫
具有扭轉應力的機器人和特殊應用
KWV 拖鏈電纜的優勢:
無滑石粉版本
取決于材料:高耐油性和耐冷卻劑性以及耐化學性
外徑小,結構更輕,重量輕
使用壽命長
許多變體是可能的
(導線數量、導體橫截面、護套顏色等)
德國Kabelwerke Villingen電纜KWV 拖鏈電纜用于機床和加工選型表:
KWV-基本-柔性? | KWV-經典-柔性? | KWV-超柔性? | |
---|---|---|---|
應用 | 連續移動的傳感器電纜,滿足中等要求 | 連續移動的傳感器電纜,滿足高要求 | 連續移動的傳感器電纜,滿足最高要求 |
類型。建設 | 4 x 0.34 平方毫米 / 4.7 毫米直徑 | 4 x 0.34 mm2 / 直徑減小至 4.2 mm ? | 4 x 0.34 mm2 / 最大直徑減小至 3.55 mm ? |
低容量 | 是的 | 是的 | 是的 |
溫度范圍移動 | -25°C 至 +80°C | -25°C 至 +80°C | -30°C 至 +105°C |
固定溫度范圍 | -40°C 至 +80°C | -40°C 至 +80°C | -50°C 至 +105°C |
工作電壓 AC | 300 伏 | 300 伏 | 300 伏 |
測試電壓 AC (在線) | 3 千伏 | 3 千伏 | 3 千伏 |
保證循環次數 | 400 萬 | 1000 萬 | 1000 萬 |
最小彎曲半徑 | 10 x D (≥ 47 mm) | 11 x D (≥ 47 mm) | 12 x D (≥ 45 mm) |
最大加速度 | 10 米/秒2 | 10 米/秒2 | 50 米/秒2 |
最大鏈條長度 | 最遠 10 m | 最遠 10 m | 最遠 50 m |
扭轉 | 不 | ± 180°/m | ± 270°/ 80 x D |
可能的設計 | 非屏蔽 (Unshielded) 替代屏蔽 (Shielded) | 非屏蔽 (Unshielded) 替代屏蔽 (Shielded) | 非屏蔽 (Unshielded) 替代屏蔽 (Shielded) |
無鹵素 | 是的 | 是的 | 是的 |
cULus 認可 | cULus20549 | cULus20549 | cULus21924 |
阻燃性 | 水平 + FT2 | 水平 + FT2 | 水平 + FT2 |
耐化學性 | 好 | 好 | 好 |
耐油性 | 好 | 好 | 好 |
風化 | 好 | 好 | 好 |
機械性能 | 好 | 好 | 好 |
耐磨性 | 好 | 好 | 好 |
ROHS / Reach / LABS 非關鍵 | 是的 | 是的 | 是的 |
