杜瓦瓶內液氮自動液位控制
在眾多低溫應用場景中(如軸套液氮冷裝配、部件深冷處理、生物樣本冷凍保存、冷阱冷卻劑應用、傳感器液氮標定等),保持恒定的液氮液位至關重要。KGW-ISOTHERM液氮液位控制系統可通過設定最低/最高位傳感器,實現液氮液位的精準恒定控制。本系統適配絕大多數液氮儲罐。

工作原理:

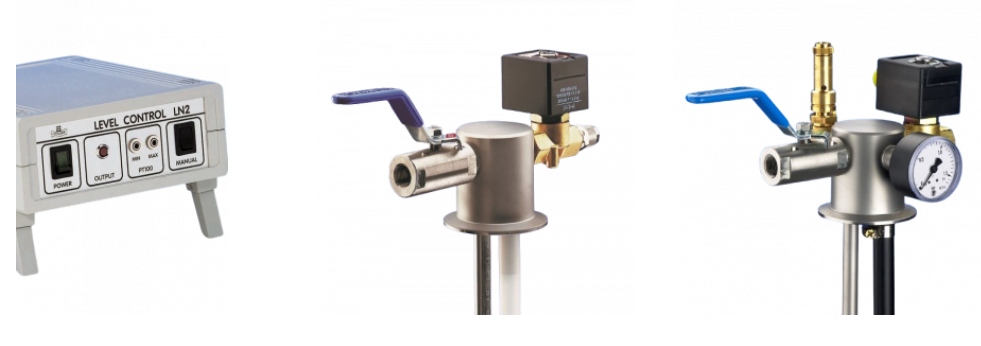

當液位低于低位傳感器時,控制器將開啟24V電磁閥(連接液氮儲罐虹吸管),利用儲罐內壓力將液氮通過傳輸管線輸送至工作杜瓦瓶。液位上升浸沒高位傳感器后,電磁閥關閉停止供液。周而復始實現液位自動調節。

手動冷裝配設備的自動液位控制
為確保軸套冷裝配工藝的可靠性,必須保證待冷卻部件持續獲得充分冷卻。本系統通過自動維持液氮液位,確保冷縮配合工藝穩定運行。標準配置包含:雙工位軸套支架、杜瓦瓶、密封蓋、排氣管及35升液氮儲罐(產品編號2760-35)。

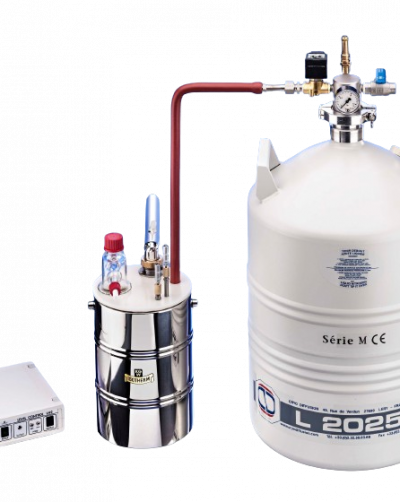

系統組件圖示:

  1. 液氮儲罐

  2. 電磁閥虹吸管

  3. 傳輸管線

  4. 液位控制器

  5. 排氣管

  6. 插座支架

  7. 高低位傳感器

  8. 待裝配軸套

  9. 工作杜瓦瓶

冷阱應用的自動液位控制
為維持冷阱最佳冷凝效率,需確保杜瓦瓶內液氮液面高度恒定。穩定的液位可使冷阱整個冷凝壁持續發揮作用,充分利用冷阱有效容積。標準配置包含:SL29-GL-A型玻璃冷阱、杜瓦瓶、密封蓋、排氣管及25升液氮儲罐(產品編號2755-25)。
