kimball physics法拉第杯FC-72

Kimball Physics設計和制造兩種類型的粒子探測器:法拉第杯和磷光屏.

基本的法拉第杯是沒有移動部件的獨立裝置，用于安裝在真空系統中。有許多不同類型的機械或氣動法拉第杯可供選擇；大多數直接安裝在電子槍的外殼上，用于電子束的直接取樣。

磷光屏由高亮度P-22磷光體(ZnS:Ag)制成。這些屏幕對閾值為1×10的約500電子伏的電子敏感^-7A/cm²。有兩種基本類型的熒光屏:堅固型和UHV型。堅固的屏幕更能抵抗機械損傷。他們的磷光體成分包括增加耐久性的粘合劑，但是他們在接近10的真空壓力下會經歷除氣作用^-8?托。UHV屏幕由相同的磷光體制成，但沒有使用粘合劑，雖然更精致，但這些屏幕可以用于超過10的極低真空^-8托。有幾個配置選項可用。磷光體組合物可以涂覆在不銹鋼304或導電玻璃上。各種直徑的濾網既可以安裝在薄CF法蘭上(RHEED濾網)，也可以安裝在各種尺寸的不銹鋼eV部件上(堅固的和UHV濾網)。

應用：
?帶電粒子電流的連續收集和測量
?電子槍或離子槍發射束的測量
?槍對準和設置操作參數
功能/選項：
?孔徑11.28mm的2’鋼板
?輸入功率連續高達4瓦。
?可選的能量分析網格
?可選堅固的熒光屏
?定制孔徑較小孔徑

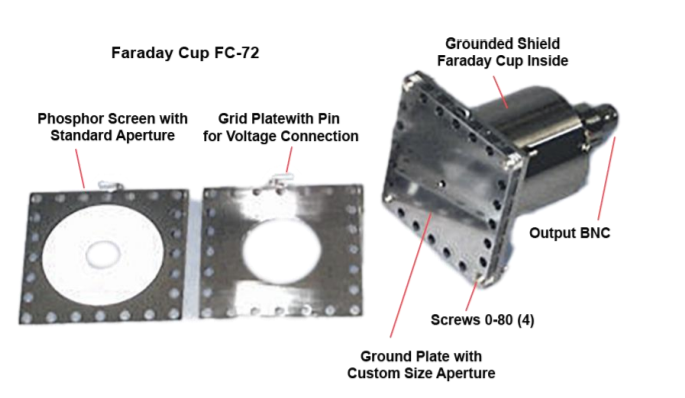

kimball physics FC-72連接到安培計，用于收集和測量帶電粒子電流，如電子槍或離子槍發射的束流。FC-71與特高壓兼容，完全可烘烤。法拉第杯由一個底部封閉的中空不銹鋼圓柱體組成，有一個適當大小的孔用于收集電子或離子。外部接地圓柱體提供屏蔽。法拉第杯底部有一個電氣連接，終止于BNC。然后電流被傳導到真空饋通，進而傳導到安培計。
FC-72通常在2英寸見方的板上有一個直徑為11.28毫米的孔（1平方厘米的面積）。可定制更小的光圈尺寸。

描述

輸入4W最大連續
2”極限孔徑C7x7 eV板
標準11.28毫米光圈，定制更小的光圈
可選能量分析網格
可選加固磷光屏
