Kimball Physics 的 Multi-CF™ 真空腔體、法蘭、配件及安裝硬件經過優化，專為空間受限且需要高密度實驗裝置的超高真空 (UHV) 應用設計。Multi-CF™ 真空腔體通過高度拋光的表面、流線型內部結構及最少的焊接點提升了 UHV 性能。產品設計特點確保了最大的內部可訪問性和有效內部空間。Multi-CF™ 安裝硬件采用標準化設計且可互換，以節省時間并確保實驗裝置可以輕松組裝和精準復制。
Kimball Physics 的 Multi-CF™ 產品兼容行業標準的 ConFlat (CF) 真空法蘭。標準真空腔體和配件采用 316L 不銹鋼制造，并可根據應用需求定制鈦材質。所有 Multi-CF™ 真空腔體、配件和硬件均提供標準英制螺紋 (UNC、UNF)，也可按需提供公制螺紋。
Kimball Physics Multi-CF™ 硬件產品包括：真空腔體、法蘭、特種配件和腔體，以及安裝硬件和配件。
應用領域包括：

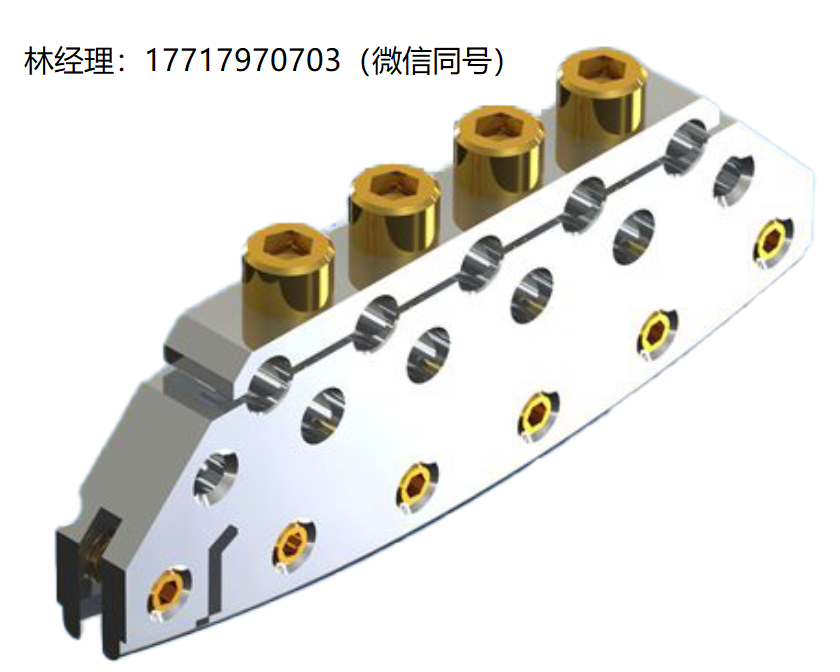

零件號 #: 53-790020
型號#: MCF1000-GrvGrb-C01
連接到Kimball Physics真空室和配件中10.0”CF端口的抓取器凹槽
平行于端口軸夾緊(5) 0.125”桿或管的分離式設計(請參見eV零件部分中的各種零件)
(4) 4-40個螺紋孔(包括4個螺釘),用于安裝平行于端口軸的“C”系列電動車輛板和支架
(2) 4-40個螺紋孔，用于垂直于端口軸安裝“C”系列電動車輛板和支架
(4)平行于端口軸的附加0.125″間隙孔
有關電動汽車零件選項，請參見相關產品部分(右側)
所有螺絲都是鍍金的，用于潤滑
重量:0.04磅。(0.02千克)
描述
連接到Kimball Physics真空室和配件中的10.0”CF端口。
安裝多達(5)“C”系列桿和管。
有(4)個額外的間隙孔。
安裝“C”系列電動車板和支架，垂直和平行于CF軸。
重量:0.04磅。(0.02千克)

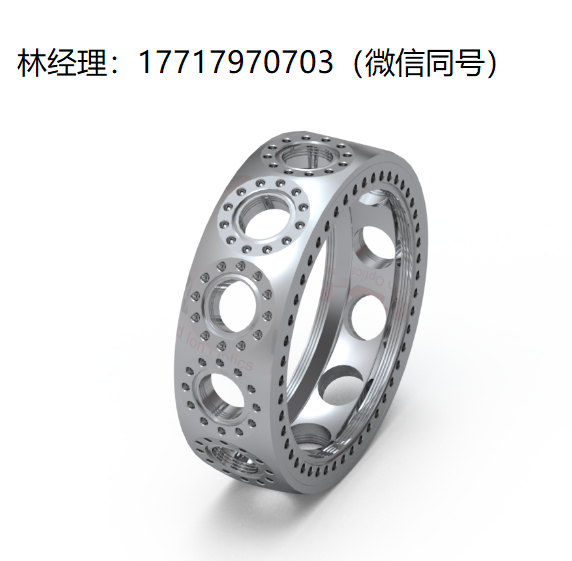

零件號 #: 53-190080
型號#: MCF1000-SphDodecagon-H2C12
描述
MCF球形十二邊形
UHV真空室
(2) 10.00英寸CF和(12) 2.75英寸CF
所有端口上用于內部安裝的抓取槽
球形內徑:9.150英寸(232.4毫米)
球形外徑:10.946英寸(278.03毫米)
內部容積:201.8立方米。英寸(3307毫升)
重量:18.6磅(8.44千克)
零件號 #: 53-181110
型號 #: MCF1000-SphOct-H2C8
描述
球形八邊形
UHV真空室
(2) 10.0英寸CF和(8) 2.75英寸CF
所有端口上用于內部安裝的抓取槽
球形內徑:9.15英寸(350.3毫米)
內部容積:202.3立方米。英寸(3，314毫升)
重量:21.64磅(9.82千克)

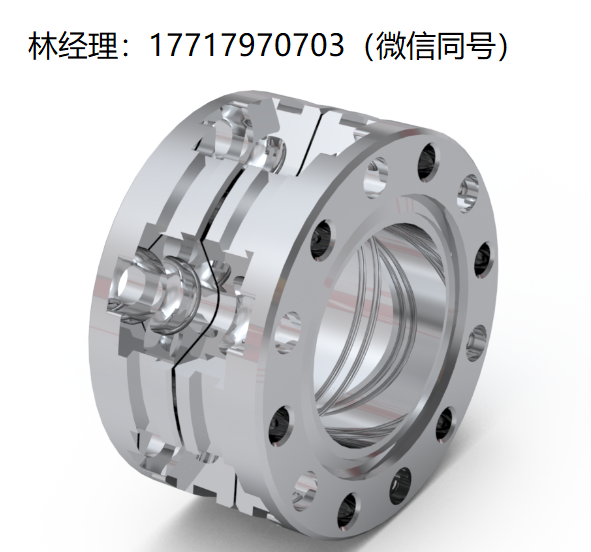

Part #:?53-520300
Model #: MCF275-ClsCplr-C1r1

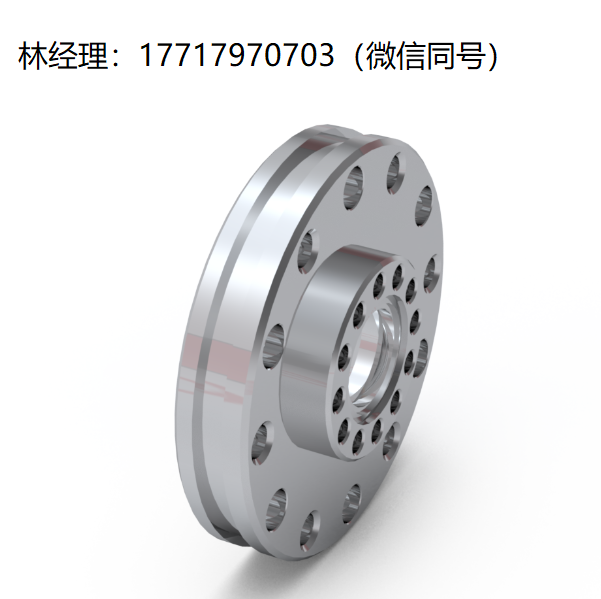

零件號 #: 53-610100
型號 #: MCF275-FlgAdptr-C1A1

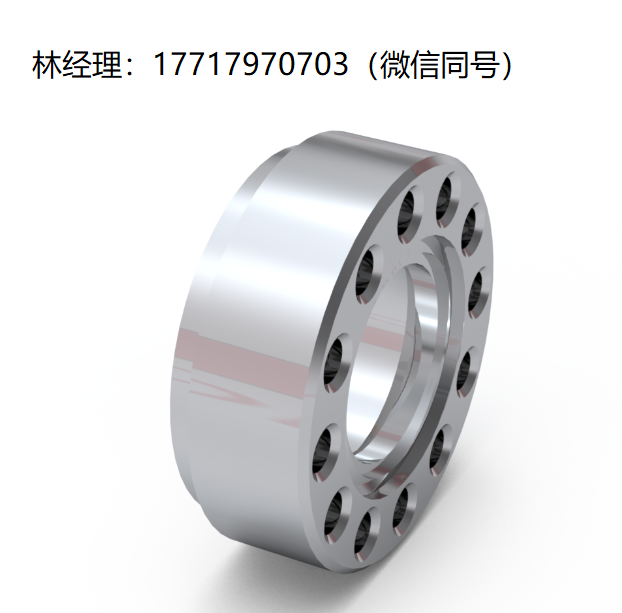

零件號 #: 53-630000
型號 #: MCF133-PWeldFlg
