Kimball Physics 粒子探測器設計與制造

Kimball Physics 設計并制造兩種類型的粒子探測器:法拉第杯和熒光屏。

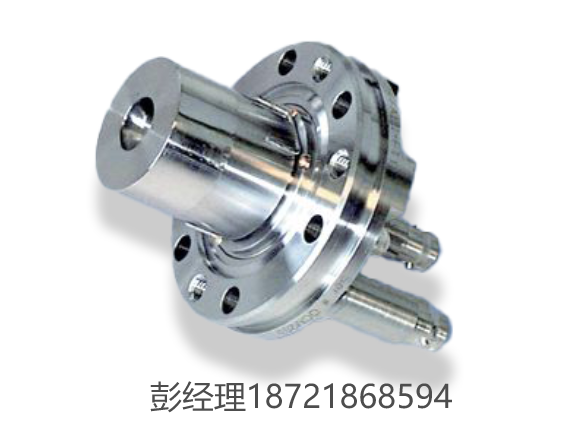

法拉第杯

基本的法拉第杯是獨立的單元,結構中沒有活動部件,旨在安裝在真空系統中。還提供多種機械或氣動驅動的法拉第杯,大多數可以直接安裝在電子槍外殼上,用于直接采樣束流。

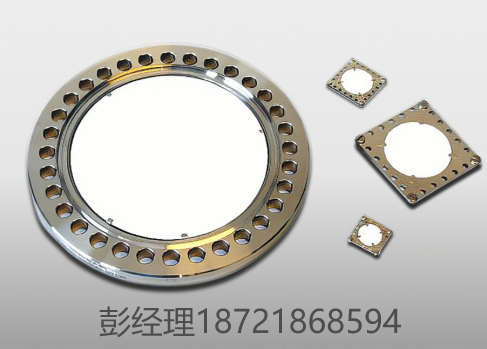

熒光屏

熒光屏采用高亮度 P-22 熒光粉(ZnS:Ag)制造。該熒光屏對電子的敏感度從約 500 eV 開始,閾值為 1 x 10^-7 A/cm2。熒光屏有兩種基本類型:堅固型超高真空(UHV)型。

  • 堅固型 熒光屏具有更強的抗機械損傷能力。其熒光粉組成包括增強耐久性的粘合劑,但在接近 10^-8 torr 的真空壓力下可能會出現氣體釋放。
  • UHV型 熒光屏采用相同的熒光粉,但不使用粘合劑,雖然更脆弱,但可以在超過 10^-8 torr 的極低真空環境下使用。

熒光屏有多種配置選項。熒光粉可涂覆在 304 不銹鋼或導電玻璃上。各種直徑的熒光屏可安裝在薄 CF 法蘭(RHEED 屏幕)上,或安裝在不同尺寸的不銹鋼 eV 部件上(堅固型和 UHV 型屏幕)。

法拉第杯選項

  • 入口孔周圍的熒光屏
  • 用戶可更換的孔徑
  • 能量分析網格
  • 帶偏置的杯子(集電杯與接地電位隔離)
  • 水冷
  • 多杯陣列

熒光屏選項

  • UHV屏幕(更精致,適用于高真空環境)
  • 堅固型屏幕(更耐用,適合粗糙處理)
  • RHEED屏幕(堅固型或 UHV 屏幕,安裝在薄 CF 法蘭上)
