- 用途
測量填充墻的粘度往往很困難：不是填充物對儀器來說粘度太大就是測量過程中產(chǎn)品混合了。我們介紹一種簡單有效的解決方案。

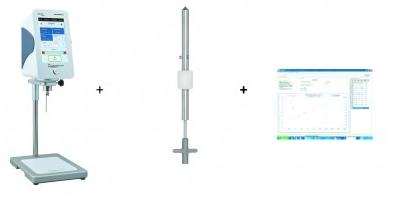

設(shè)備： 粘度計：RM100TOUCH????????? 測量軸：MK-R4 軟件：VISCO-RM 溫度控制系統(tǒng)：無 剪切速率：2S-1,溫度：室溫
方法： 將填充物直接放置在安裝有刀片軸MK-R4的RM 100TOUCH下。測錘高度和中心在樣品中調(diào)整，剪切速率2S-1下計時30秒，檢查測量是否穩(wěn)定和連續(xù)。
結(jié)果： 檢測是瞬時的，在2S-1下得到347Pa.s的粘度。測得的扭轉(zhuǎn)力符合8%的RM100TOUCH的測量范圍，這樣可在相同條件下測定更多黏性產(chǎn)品。 軸在轉(zhuǎn)動過程中沒有移動任何產(chǎn)品，測量在剪切時段也是穩(wěn)定的。 因此可以輕易地測量如砂漿和其他底漆一樣的結(jié)構(gòu)混合物。
樹脂的動態(tài)粘度/溫度
- 用途：
測量樹脂的動態(tài)粘度在70-105℃溫度下的改變并進(jìn)行比較。

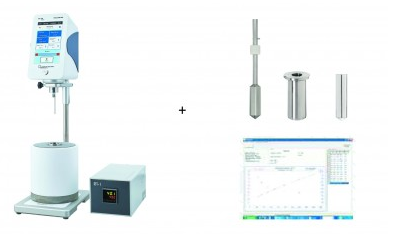

- 設(shè)備：
粘度計：RM100TOUCH
測量配置：MS-C帶一次性鋁杯
軟件：VISCO-RM
溫度控制系統(tǒng)：four RT-1
剪切速率：50S-1
溫度范圍：70-105℃
- 方法：
C杯里的樣品在70℃的RT-1烘箱中放置10分鐘；
測量時將RT-1烘箱的溫度從70℃升至105℃，并利用VISCO-RM軟件在RM100TOUCH粘度計剪切速率50S-1的條件下每10分鐘記錄一次粘度。

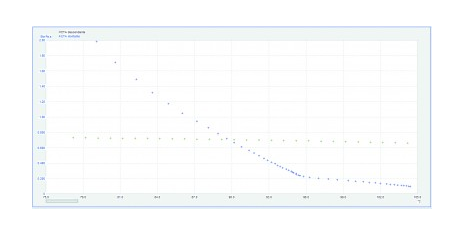

最終曲線表明動態(tài)粘度基于溫度的變化。
通過曲線的疊加對比幾種產(chǎn)品可以發(fā)現(xiàn)對溫度變化的承受能力與它們的粘度相關(guān)。
- 結(jié)果：
樹脂A對溫度變化敏感：在＞95℃的高溫下呈液態(tài)，但當(dāng)冷卻下來時粘度變大，從95℃的200mpa.s到78℃的2000mpa.s。但是樹脂B，結(jié)果完全相反，在這個溫度范圍內(nèi)，粘度幾乎保持穩(wěn)定在700mpa.s左右。
這些樹脂的使用溫度決定了它們粘度可以完全相反。
A在高至85℃時粘度比B大，B在95℃以上粘度比A大。要使兩種樹脂都無風(fēng)險使用，必須保持在90℃的溫度下。
