美國Laurel Electronics,電子柜臺,時間間隔計
分辨率為 0.2 μs，用于周期性事件的時間測量,顯示基于1 / 次的高精度速率。
特征
- 對寬度為 1 μs 至 199.999 s 的周期性事件進行乘數
- 顯示分辨率達 0.2 μs
- 重復頻率達 250 kHz
- 來自 NPN 或 PNP 接近開關的輸入、觸點閉合、數字
邏輯、低至 12 mV 的磁性拾取器或高達 250 Vac 的交流輸入 - 在正脈沖邊沿或負脈沖邊沿觸發
- 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
- 傳感器激勵輸出（隔離）
- 多種選項：
– 2 或 4 個繼電器，機械或固態（隔離）
– 1 或 2 個模擬輸出（隔離）
– 通信：以太網、WiFi、USB、RS232、RS485（隔離）

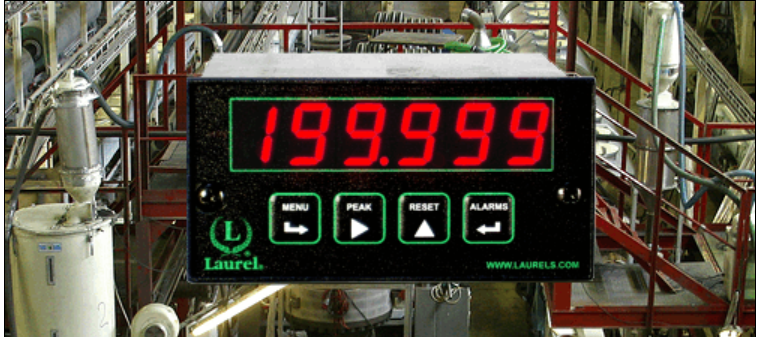

Laureate A-to-B 時間間隔計可以顯示脈沖寬度或各個脈沖之間的時間延遲，分辨率為 0.2 μs。它還可以顯示平均脈沖寬度或多個脈沖之間的平均時間延遲。

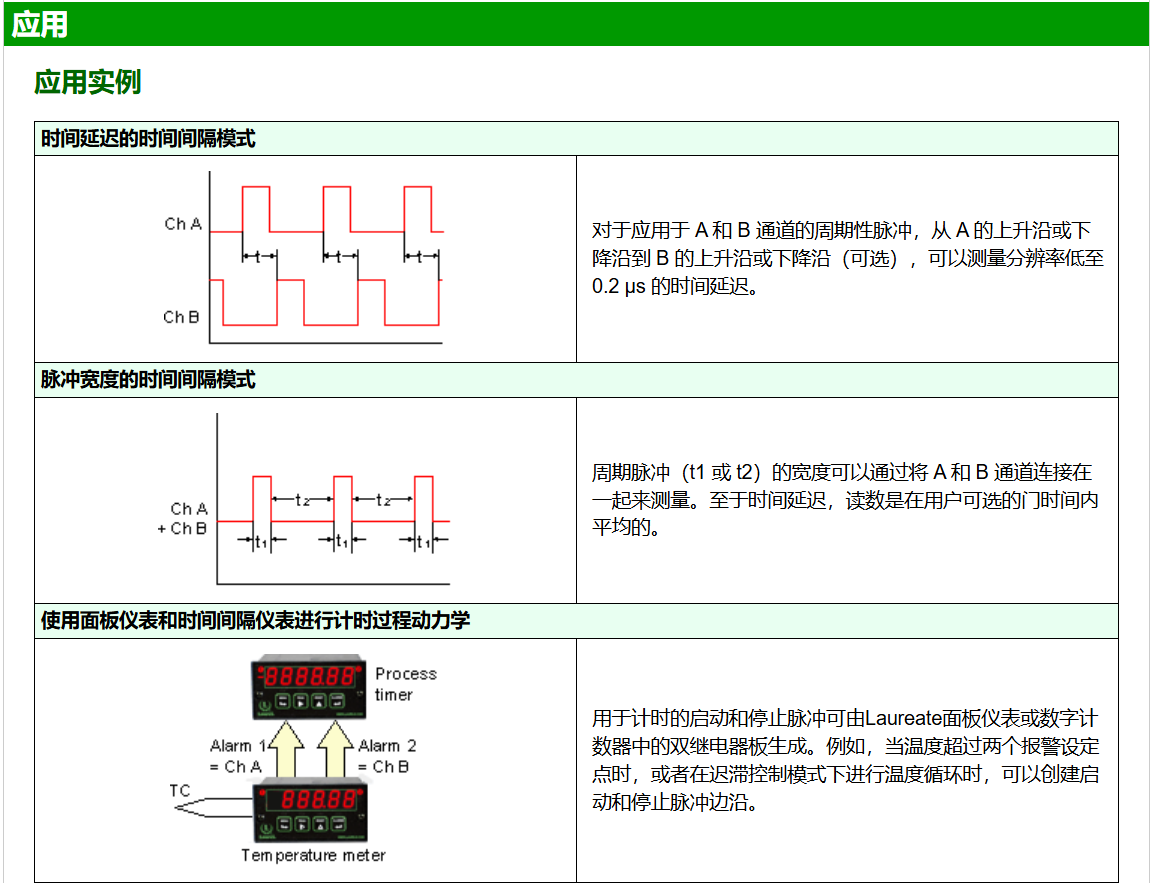

時間間隔是在通道 A 和 B 的輸入之間測量的。當脈沖應用于通道 A（可選的正沿或負邊沿）時，定時開始，并在脈沖應用于通道 B（可選的正沿或負邊沿）時結束。在單個脈沖信號的情況下，A和B輸入可以連接在一起。可以選擇正斜率或負斜率來啟動定時，必須選擇相反的斜率來停止定時。定時是通過對 5.5 MHz 時鐘脈沖進行計數來實現的。多個積分時間間隔在門時間內平均，門時間范圍為 10 ms 至 199.99 s，還控制顯示更新時間。
時間間隔可以以秒、毫秒或微秒為單位顯示，分辨率為 6 位。在典型應用中，時間以毫秒為單位顯示，分辨率為 1 μs。對于小于 100 ms 的時間，通過應用乘數 10、將小數點移動一位并平均多個時間間隔，可以實現低至 0.2 μs 的顯示分辨率。

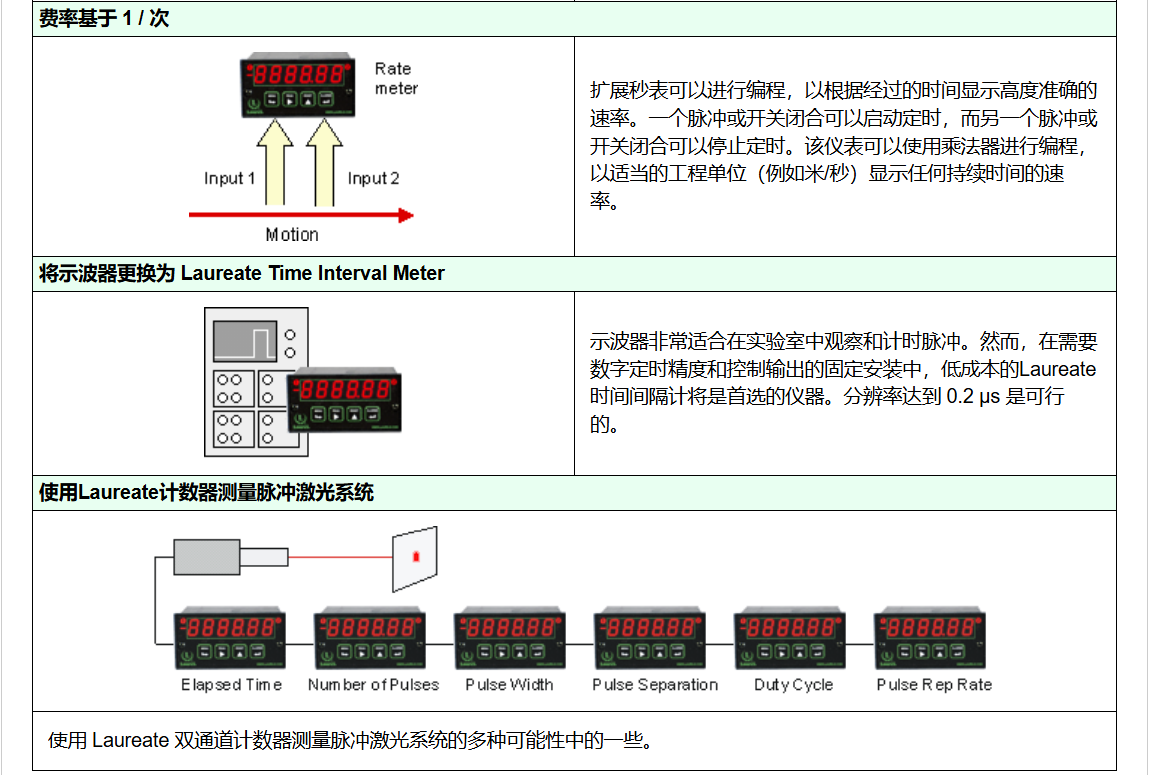

通過取時間倒數，可以顯示高度準確的速率。廣泛的算術功能允許以工程單位顯示，例如米/秒。擴展主板版本提供標準主板的所有功能，加基于 1/次的費率。
FR 雙通道信號調節器板接受來自具有 PNP 或 NPN 輸出、TTL 或 CMOS 邏輯、磁性拾取器、觸點閉合以及 12 mV 至 250 Vac 的其他信號的接近開關的輸入。 跳線選擇可為不同的傳感器類型和噪聲條件提供最佳操作。內置隔離式 5、10 或 24 Vdc 激勵電源可為接近開關和其他傳感器供電，無需外部電源。
專為系統使用而設計。?可選插件 用于通信和控制的板卡包括以太網、WiFi 和串行通信板、雙或四中繼板以及隔離式模擬輸出板。獲獎者可以 由 85-264 Vac 或可選的 12-32 Vac 供電或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 發光二極管。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面開始。任何設置功能和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 激勵電源可為傳感器供電并消除 需要外接電源。所有電源和信號 通過UL / VDE / CSA等級的螺絲夾進行連接 插頭。
