瑞典LC-Tec,快速光學快門,FOS/FOS-AR,
快速光學快門
FOS（快速光學快門）系列是基于液晶 （LC） 的光學快門（可變?yōu)V光片）系列，通過外部施加的驅動電壓來控制透光率。與傳統的機械快門相比，LC 快門是電光的;它們不包含任何活動部件，完全無振動，占地面積小。
大多數快門型號由位于偏振器之間的 LC 單元形式的偏振調制器組成。施加驅動電壓會重新定向雙折射 LC 分子，從而改變通過 LC 池的光的相位延遲。這會導致通過整個快門結構的光的透射率發生變化。通過電壓幅度調制實現完全打開和關閉狀態之間的模擬灰度操作，允許將快門用作可變?yōu)V波器。
標準型號和尺寸
為了滿足各種應用的廣泛要求，我們提供了一系列具有不同電光特性的快門型號，并提供多種標準尺寸，所有型號的交貨時間都很短。如果客戶找不到所需的快門特性，建議在電光特性和機械尺寸（最大 14“x16”尺寸）方面進行進一步優化和定制設計。在批量供應方面，可以發貨從單個原型到每月數百萬個。
頂部涂層和防反射 （AR） 蓋板玻璃
大多數型號的外表面都配有防反射、防刮擦的硬涂層。對于要求苛刻的光學應用，百葉窗還可以配備光學質量的高效 AR 蓋板玻璃，并夾層到兩側。這種配置可最大限度地減少表面反射、光束偏差和波前像差，特別推薦用于成像應用。
電氣連接
百葉窗通常配有與設備粘合的接觸針。還提供其他幾種選項，包括柔性扁平電纜 （FFC） 和焊接電線。
驅動波形
百葉窗具有單穩態常白操作，在沒有施加電壓的情況下，百葉窗處于完全打開的透光狀態*。施加驅動電壓 VD，可將其切換到關閉的吸光狀態**。此電壓必須在快門需要處于關閉狀態的整個持續時間內保持。一般來說，增加驅動電壓幅度會增加對比度并縮短閉合時間。快門的透射率對 RMS 電壓做出反應。為了防止 LC 層內的離子遷移可能影響快門性能和使用壽命，建議確保驅動信號中不存在凈直流偏壓。這最好通過使用下圖所示的兩個 AC 方波之一來實現。當使用左側替代方案時，如果要避免視覺閃爍，建議的最小頻率為 60Hz。當需要在打開和關閉狀態之間循環操作時，正確的選項是合適的。

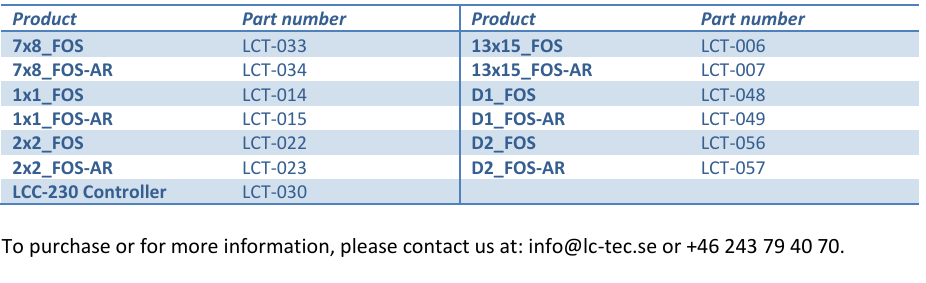

訂購信息

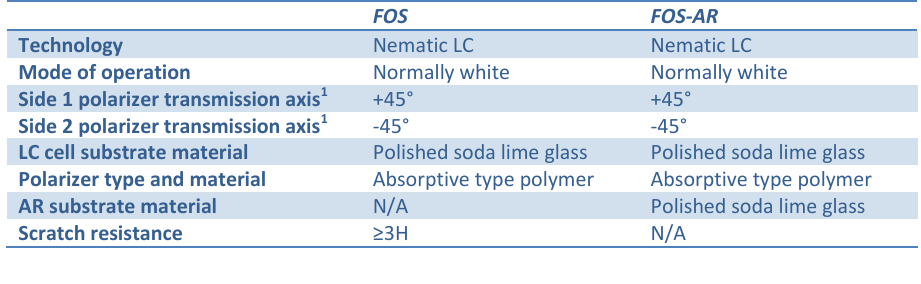

一般規格

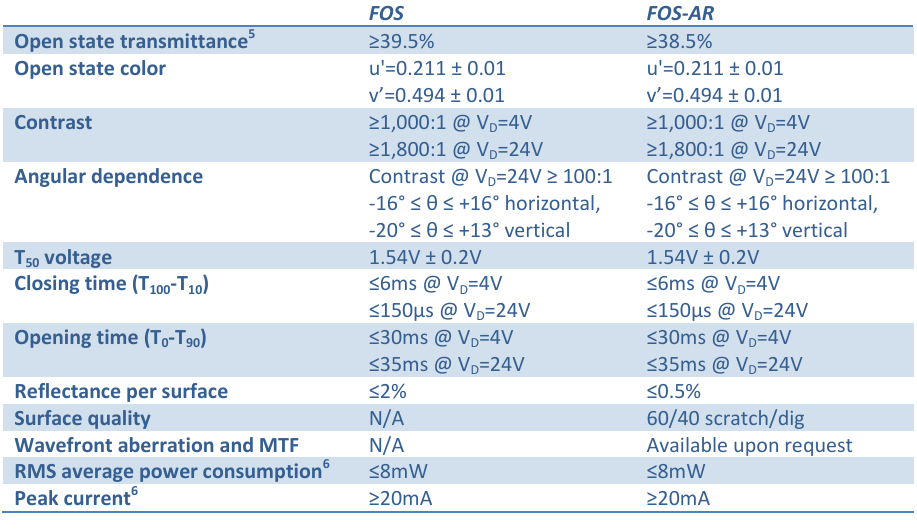

電光規格4
