瑞典LC-Tec, X-FPM（4L),(超快速極化調制器 4 個線性極化輸出）

X-FPM(4L)/X-FPM(4L)-AR

產品描述

X-FPM（4L） （超快速偏振調制器，4 個線性輸出狀態） 是一種基于液晶 （LC） 的偏振調制器/旋轉器，通過外部施加的驅動電壓來控制光偏振。與傳統的機械調制器/旋轉器相比，LC 調制器/旋轉器是電光的;它們不包含移動部件，完全無振動，占地面積小。

調制器/旋轉器由一個 LC 單元形式的偏振調制器和一個線性偏振器組成。施加驅動電壓會重新定向雙折射 LC 分子，從而改變通過 LC 池的光的相位延遲。這導致通過整個調制器/旋轉器結構的光的偏振發生變化。

X-FPM（4L） 采用雙電池結構，以實現 4 種線性極化狀態之間的切換，分別定向?yàn)?-45°、0°、+45° 和 +90°。它特別適用于偏振成像應用。在配置為線性極化輸出狀態的同時，也可以在其他預定義的極化狀態之間切換;例如，線性極化和圓極化之間以及左旋和右旋圓極化之間。

X-FPM（4L） 標配輸入（或出口，取決于用途）偏光片。對于具有線性偏振入射光的客戶，調制器/旋轉器可以在不提供任何偏振器的情況下提供，然后將 0P 參考添加到型號名稱中。

對于要求苛刻的光學應用，X-FPM（4L） 還可以提供光學質量、高效的 AR 蓋板玻璃，層壓到調制器/旋轉器的兩側。這種配置可最大限度地減少表面反射、光束偏差和波前像差，特別推薦用于成像應用。然后將后綴 -AR 添加到模型名稱中。

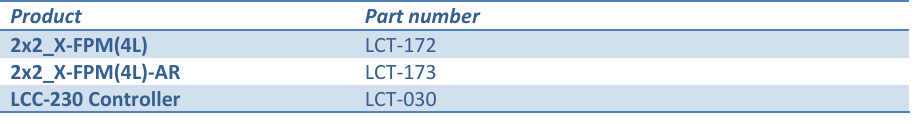

訂購信息

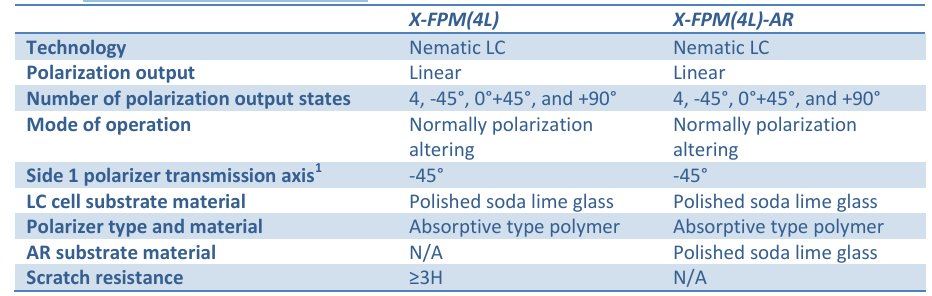

一般規格

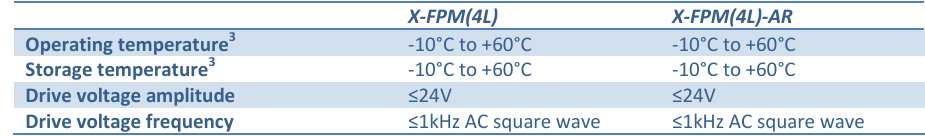

絕對最大額定值2

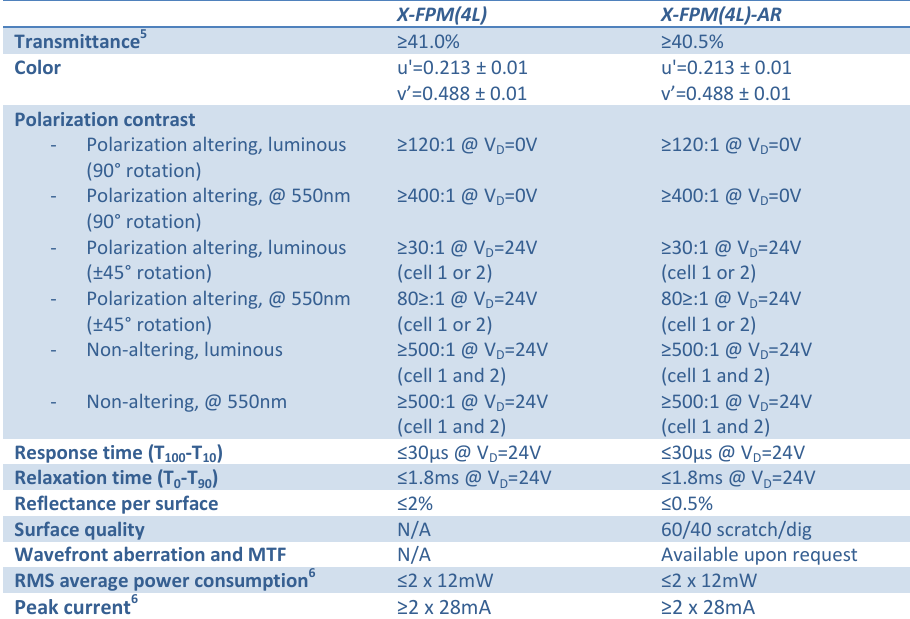

電光規格4
