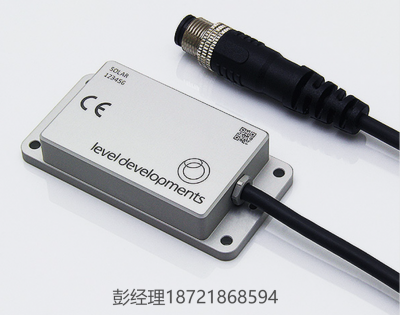

SOLAR-2：雙軸傾角儀，RS232 或 RS485 輸出

產品描述

• 雙軸測量，量程范圍從 ±5° 到 ±45°

• 高分辨率與高精度

• 低溫漂，另可選配溫度補償以進一步優化性能

• 支持 RS232、RS485 單點連接或 RS485 多點連接，采用 ModBus 協議

• 非 ModBus 的 RS232/RS485 型號支持用戶可選的 NMEA0183 數據格式

• 采用堅固密封的陽極氧化鋁外殼（防護等級 IP67）

• 符合 CE、RoHS 和 EN61326-1（電磁兼容）標準

• 標配 2 米長、4 芯黑色 PUR 屏蔽電纜，配 M12 四針連接器

SOLAR-2系列傾角儀是一種高性能、低成本的雙軸傾斜傳感器，用于測量俯仰軸與滾轉軸的角度。通過靈活的配置與校準程序，可根據需求提供 ±5° 到 ±45° 的量程選項，并可根據指定的工作溫度范圍進行溫度補償。設備采用體積小巧、低剖面、密封等級達 IP67 的鋁質外殼。其配套電纜為黑色 PUR 材質，具備良好的室外使用耐久性。
內置高性能 MEMS 傳感器，相較于同類產品具有更低的長期漂移。通訊接口支持 RS232 與 RS485（包括多點 ModBus 協議）版本。產品在英國制造、校準與測試，確保其性能符合技術規范。

產品規格

參數	數值	單位	備注
供電電壓	9-30	V DC	內部已濾波、抑制與穩壓，建議使用低噪聲電源以防傳感器受干擾
工作電流	30mA（@9V） 20mA（@12V） 10.5mA（@24V）	mA	電流取決于供電電壓
工作溫度	-40 至 +85	°C	可應要求在 -20 至 +70°C 范圍內進行校準
RS232/RS485 輸出速率	38400	bps	可通過數字接口設置為 115.2k、57.6k、38.4k、19.2k、9.6k、4.8k、2.4k
RS232 數據格式	38.4, 8,1,N	–	1起始位，8數據位，1停止位，無奇偶校驗
RS485 & ModBus 格式	38.4, 8,1,N	–	同上
低通濾波頻率	1	Hz	可通過控制命令設置為 16Hz 至 0.125Hz，默認值為1Hz
抗機械沖擊	5000	G	內部傳感器抗沖擊極限，0.5ms
重量	45	g	不含電纜
電纜與連接器	2 米，M12	–	4芯帶編織屏蔽黑色PUR電纜，配M12公頭連接器
防護等級	IP67	–	適用于外殼與電纜接頭；電纜固定端非柔性安裝時才能保持密封等級

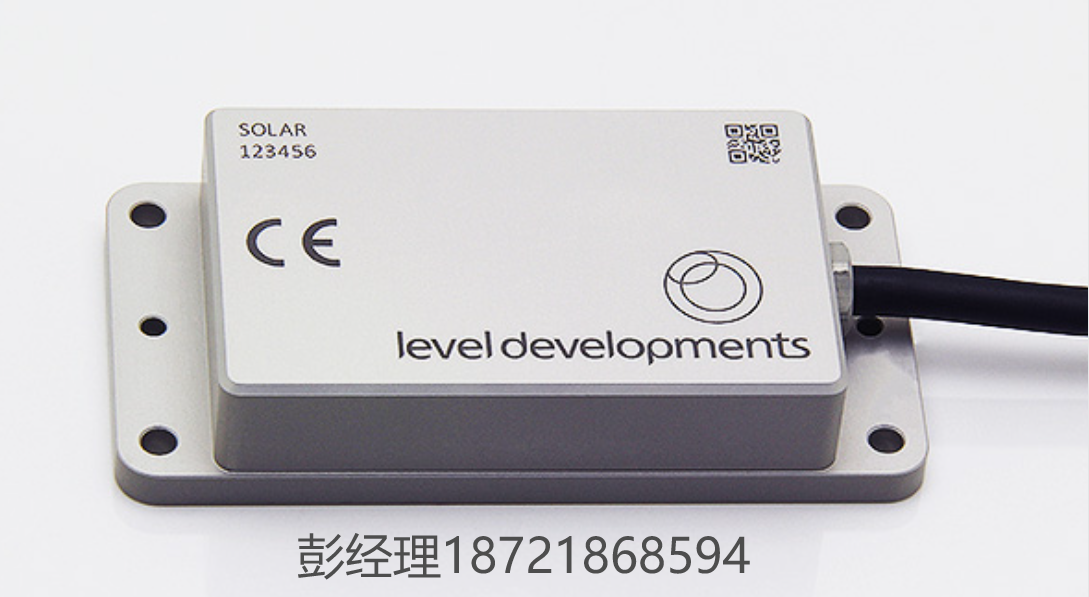

SOLAR-2-30-2-RS485 – 雙軸傾角儀，±30°量程，RS485 接口，帶溫度補償

產品特點

• 雙軸測量范圍：±30°

• 高分辨率與高精度

• -10 至 60°C 范圍內溫度補償

• RS485 接口，采用 LD 通信協議

• 堅固密封的陽極氧化鋁外殼（IP67 防護等級）

• 符合 CE 認證和 RoHS 環保標準

• 4 芯帶編織屏蔽的 2 米 PUR 電纜

• 小巧尺寸（75 × 37.5 × 15 mm），重量輕

規格參數
