英國Leysop Ltd? GT10、GT12、 GT15 、GT18 、GT20 格蘭泰勒偏振器
Glan-Taylor Polarizers
具有高光功率處理的空氣間隔晶體偏振器
Glan-Taylor設計產生了具有低反射損耗和高功率處理能力的高消光比偏振器。因此，它對于偏振激光特別有用，其進一步的優點是沒有傳輸偏差或偏移，并且可以偏振寬的光譜范圍。
英國Leysop Ltd? GT10、GT12、 GT15 、GT18 、GT20 格蘭泰勒偏振器規格參數：
| 偏光器 | GT10 | GT12 | GT15 | GT18 | GT20 |
| 孔(毫米) | 10 | 12 | 15 | 18 | 20 |
| 寬度(毫米) | 11 | 13 | 17 | 20 | 22 |
| 高度(毫米) | 10 | 12 | 15 | 18 | 20 |
| 長度(1.0毫米) | 11 | 15 | 18 | 21 | 24 |
| 傳輸范圍 | – 0.25 – 2.5米- | ||||
| 消光系數 | 10-5 | 10-5 | 10-5 | 10-6 | 10-6 |
| 無涂層變速器 | ———————– 88% ———————– | ||||
| 最大光束偏差 | 3分鐘 | 3分鐘 | 3分鐘 | 2分鐘 | 2分鐘 |
| 最大光功率 脈沖的 | -200毫瓦/厘米2?——————– | ||||
| 最大光功率 順時針方向的行波(Continuous Wave) | -300瓦/厘米2?——————— | ||||

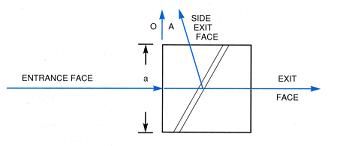

Leysop提供GT型格蘭-泰勒偏振鏡，孔徑為10-20毫米或更大，可根據特殊要求定制。標準情況下，側面經過精細研磨，足以分散內部反射的偏振態。如果需要，可提供拋光側面出射面，建議用于所有高功率應用。標準界面角使得偏振器適合在寬波長范圍內工作。可以訂購其他界面角，以滿足從0.2 – 2.5米的方解石全透射范圍的要求。請注意，由于方解石中的吸收，大多數Glan-Taylor偏振器的透射率降低到350納米以下。主光學表面被拋光至0.63 m處的平面度優于λ/8。請注意，盡管側面出射面無法拋光至同樣高的規格，因為方解石中的該面較弱。

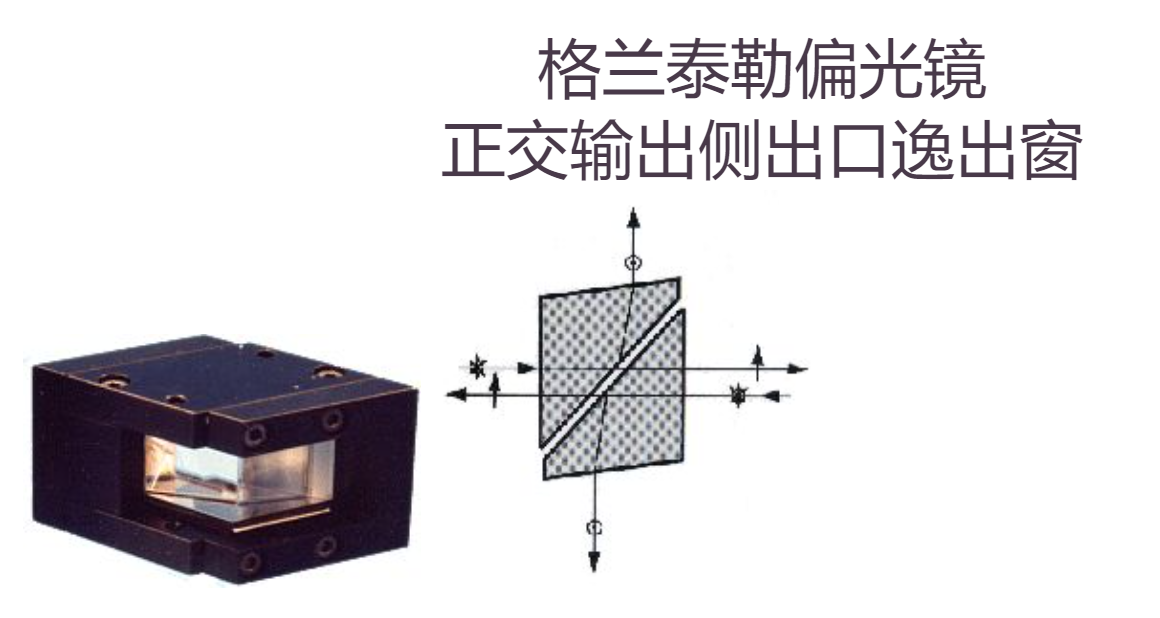

Glan Taylor偏振器具有高消光比、低反射損耗和高功率處理能力。因此，它對偏振激光特別有用。然而，對于一些應用來說，更方便的是使S和P偏振光束以彼此成90°的角度離開該裝置。在這種新穎的設計中，兩個特殊角度的側面出射窗提供正交輸出逸出光束，機械安裝為所有四個光學表面提供高度保護。成角度的側面出射面的另一個優點是，它們能夠被拋光到比標準Glan-Taylor設計高得多的規格。
LeysopGT型格蘭-泰勒偏振鏡規格參數：
| 偏光器 | GLBS 10 | GLBS 12號 | GLBS 16 | ||
| 孔 | 10毫米 | 112毫米 | 15毫米 | ||
| 光譜范圍 | -350-2500納米- | ||||
| 消光系數 | ——————- ~10-5?——————- | ||||
| 最大光束偏差 | – 3分鐘 | ||||
| 傳動裝置?[機]變速器 | – 88%(無涂層)93-95% (ar涂層) | ||||
| 表面平整度 | – λ/6 @ NaD?—————- | ||||
| 最大光功率 | -150瓦/厘米2(av)-300毫瓦/厘米2(脈沖) | ||||
| 總尺寸: | |||||
| 高度 | 23毫米 | 25毫米 | 28毫米 | ||
| 寬度 | 24毫米 | 27毫米 | 30毫米 | ||
| 長度 | 40毫米 | 48毫米 | 55毫米 | ||

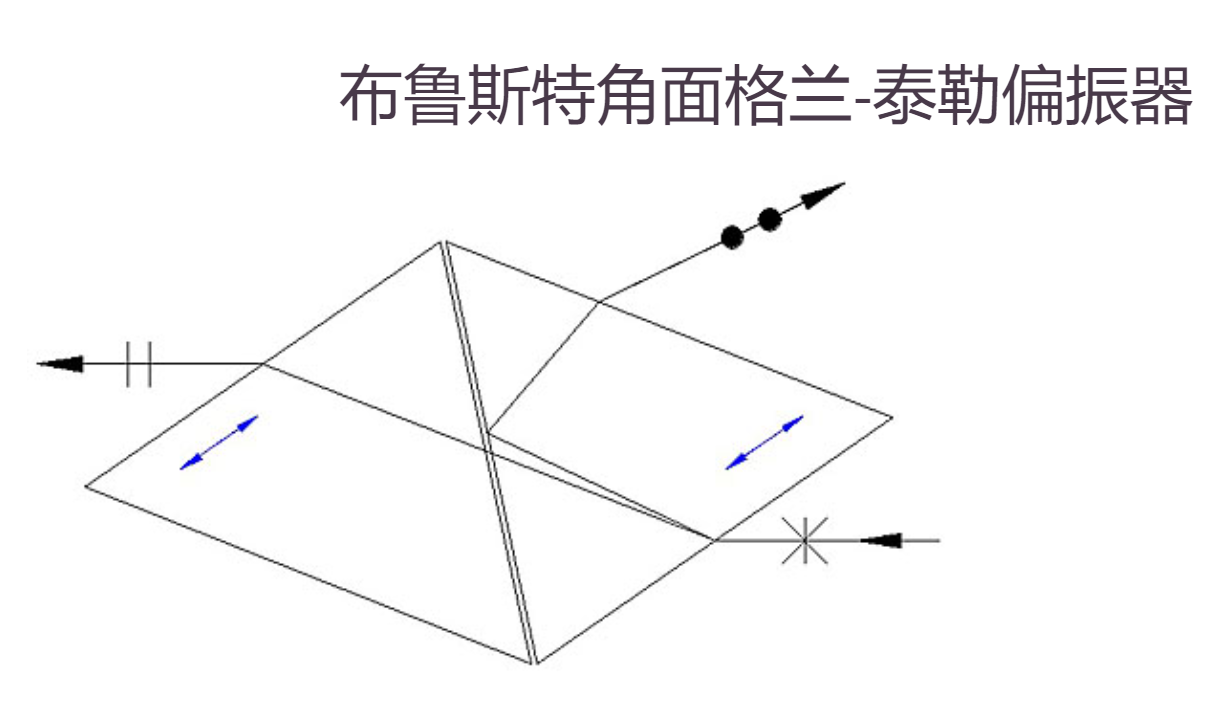

Glan-Taylor偏振器的這一特殊版本經過切割，使得P偏振(非常光線)以布魯斯特角與所有四個光學面相交，從而確保在較寬的工作波長范圍內插入損耗最小。事實上，P偏振的透射率接近99%,消光比非常出色，超過了更傳統的切割Glan-Taylor。 從上圖可以看出，布魯斯特切割格蘭-泰勒偏光鏡的一個缺點是，它在光束線中產生了相當大的偏移。根據器件的尺寸，這通常約為5至7毫米，并且由于布魯斯特界面處的折射，這也與波長有關。 標稱可用孔徑為8、10或12毫米，如有需要，可在支架上提供偏振鏡。

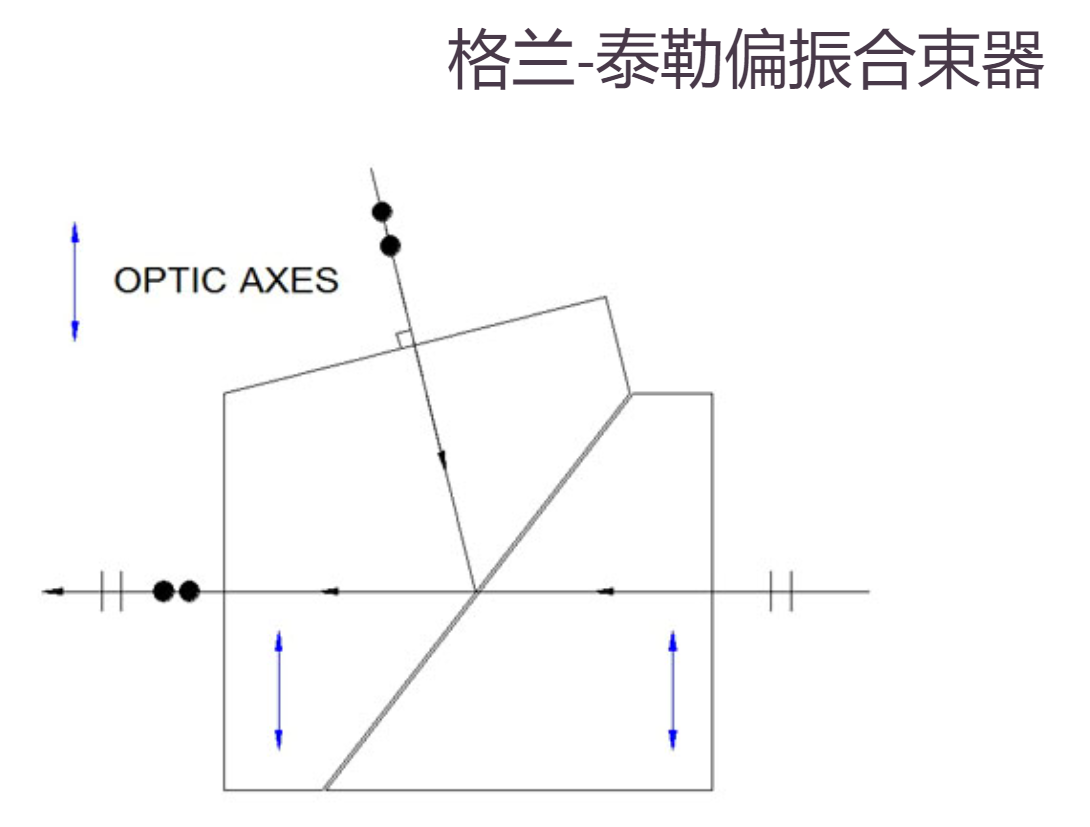

Glan-Taylor偏振器的這種特殊形式被切割成使得被拒絕的S偏振光以平行于側面出射面法線的方向出射。更重要的是，如果光束方向反轉，使得光從側面進入，則光在表面不會發生折射，因此偏振器中的光束位置不會分散。這使得有可能使用這種設計來組合正交偏振的光束并跨越一個波長范圍，而不損失組合光束的共線性。 與我們傳統的Glan-Taylor偏振器相當的尺寸范圍是可用的，但是由于棱鏡尺寸更大，對于給定的孔徑，價格有適度的溢價。請聯系我們獲取更多信息。 選擇 我們可以提供以上列出的任何標準尺寸的Glan-Taylor偏振器，但我們也可以在任何(合理的)孔徑下制作完全定制的設備。當然，我們也可以提供標準或定制安裝解決方案以及抗反射涂層。
