HPLA – 高功率激光衰減器
采用格蘭-泰勒棱鏡的高性能激光衰減裝置

可調光衰減器通常由半波延遲片和線性偏振器組合構成。入射光通過延遲片時，其旋轉會改變進入偏振器時的偏振面角度。根據馬呂斯定律，該組合的相對透射率（忽略其他損耗機制）等于輸入偏振態與偏振器透射態夾角余弦的平方值。此方案要求輸入光必須具有明確的線偏振態，最大衰減效果取決于輸入偏振態的純度。由于依賴延遲片產生半波延遲（該特性僅對特定波長有效），其衰減效果本質上具有波長依賴性。

本款光學衰減器采用雙格蘭-泰勒棱鏡的創新設計，可在0.35-2.0μm波長范圍內選擇使用（實際范圍受增透膜透射特性影響）。最大連續功率承受能力達200W/cm2，針對調Q脈沖（1064nm）的峰值功率處理能力可達500MW/cm2。使用線偏振光時最大透射率約90%，非偏振光下約45%（若采用未鍍膜棱鏡以獲得最佳透射均勻性，數值會更低）。

輸入棱鏡可旋轉90°，側向出射光束被導入吸光塊。根據需求可移除吸光塊，允許側向光束輸出。無論衰減程度如何，輸出偏振態始終保持固定，僅輸入棱鏡發生旋轉。

新版設計在三個方面實現升級：

1. 結構更緊湊，兼容主流30mm籠式系統（支持多品牌配件）
2. 旋轉角度讀數精度顯著提升

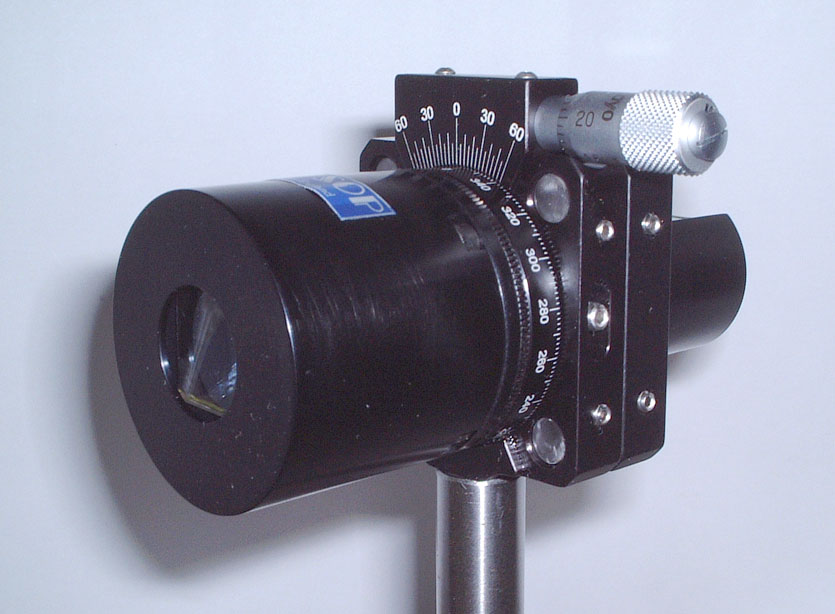

3. 新增微米級精密調節版本（如圖示），在快速調節基礎上增加旋轉細調功能，可實現極高消光比要求。
