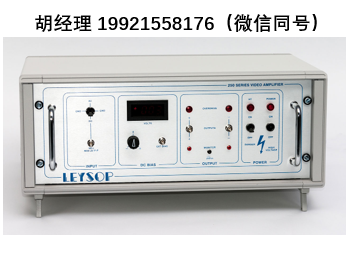

M250高壓視頻放大器
（帶寬性能領先的線性放大解決方案）
核心特性：
- 放大性能
- 差分輸出范圍：275V（DC~7MHz帶寬）
- 雙通道直流偏置：±250V可調（相對電壓）
- 純A類線性放大架構
- 專業應用
- 專為驅動電容性負載設計（≤100pF）
- 完美匹配EM200系列電光調制器
- 輸出端短路保護設計
- 調制控制優勢
- 通過偏置調節可實現：
? 任意輸入信號下的光強精確設定
? 輸出信號范圍不受偏置電壓限制
? 電光幅度調制器的最佳工作點配置
M250高壓視頻放大器技術規格
電氣參數
| 參數項 | 規格指標 |
|---|---|
| 信號輸出電壓范圍 | 275V（DC-6MHz帶寬） |
| 方波上升/下降時間(100pF負載) | <65ns（10%-90%） |
| 偏置電壓范圍 | +250V至-250V可調 |
| 滿幅輸出輸入電壓 | ±1V DC 或 2Vpp AC |
| 輸入阻抗 | 50Ω（標稱值） |
物理特性
| 參數項 | 規格指標 |
|---|---|
| 機箱尺寸 | 220高×530寬×340深 |
| 電源電壓 | 110/220/240V AC 50-60Hz |
| 工作溫度范圍 | 0℃至40℃（環境溫度） |
測試條件說明：
- 所有時間參數均在：
- 100pF容性負載條件下
- 25℃±2℃環境溫度中測得
- 帶寬定義：
- -3dB截止頻率點
- 采用正弦波信號測試
- 安全規范：
- 輸入輸出端均具有過載保護
- 符合IEC 61010-1安全標準
應用說明
M250放大器多年來在連續激光器的強度降噪調制（即”噪聲吞噬”應用）中表現卓越。其高帶寬特性與EM200A等低諧振調制器配合，可構成理想的控制系統，通過光學反饋電路生成精確的強度校正信號。
典型應用場景
? 連續激光器強度噪聲抑制系統
? 光學精密控制”噪聲吞噬”裝置
? 需要高帶寬調制驅動的科研實驗
配套設備推薦
- 理想調制器搭檔
EM200系列低壓電光調制器
→ 專為高帶寬控制系統優化設計
