我們提供符合 DIN 2211 標準的三角皮帶輪，通過錐形鎖母線與萬向軸轂連接 – 這是靈活系統中標準化三角皮帶驅動的有效解決方案。產品種類繁多，存儲空間大，供貨速度快，具有巨大優勢。

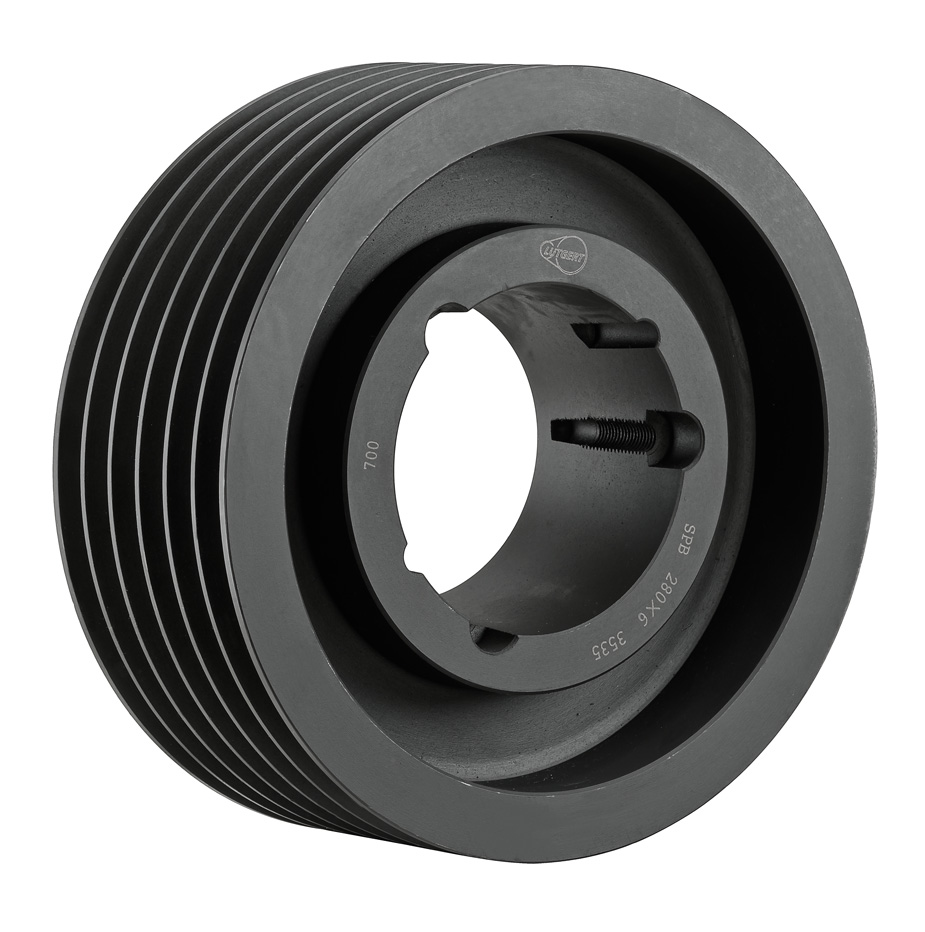

用于錐形鎖母線的 V 帶輪可直接從庫存中獲得，包括所有標準直徑的 SPZ、SPA、SPB 和 SPC 型材。

普通標準帶輪的平衡等級為 G16、G6.3 或 G2.5，可根據要求提供

特點

根據客戶的個別規格或圖紙進行特殊生產
標準外圍速度高達 40 m/s
最大滑輪直徑 2,500 毫米
最大皮帶輪重量約 6,000 公斤
最大驅動功率 1,000 千瓦
標準規格 SPZ、SPA、SPB、SPC | ? 63 x 1 x SPZ bis ? 1.250 x 10 x SPC

靈活的成型工藝

不需要單獨的模型設置–沒有模型成本！
根據 DIN 2211 標準制造
可滿足變更或改裝要求，無需成本
可短期生產和交貨
TL 標準墊圈庫存最大直徑為 1.250 mm x 10 x SPC

設計

臂、板或?qū)嵭膱A盤
帶加強筋的雙臂/雙底圓盤
型材： SPA、SPB、SPC、SPZ
XPA、XPB、XPC、XPZ
3V、5V、8V
10 (z)、13 (a)、17 (b)、22 (c)、32 (d)、40 (e)
溝槽：1-溝槽、2-溝槽、3-溝槽、4-溝槽、5-溝槽、6-溝槽等
V 形肋墊圈/聚 V 形墊圈
鋼/焊接結構

材料

標準： 鑄鐵與片狀石墨 EN-GJL-200 DIN (GG-20) EN 1561
替代材料： 片狀石墨鑄鐵 EN-GJL-300（至 GG-30）、球狀石墨（EN-GJS-400 至 EN-GJS-800）或鑄鋼（GS）、鋁

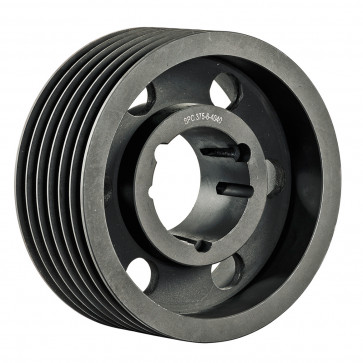

帶鏡子的平板滑輪

平衡標準

符合 DIN 21940-11 標準，質量等級為 G16
可根據要求提供 G6.3 或 G2.5 質量等級
表面處理

標準的底漆/黑色氧化處理
也可進行個性化表面處理和特殊噴漆

不帶鏡子的板式滑輪

V 型帶拉桿
DIN 2211 / DIN 2217

根據 DIN 2211 和 DIN 2217 標準制造單個三角皮帶輪。通過優化的成型工藝，我們可以靈活、快速地成型任何驅動皮帶輪，且無需
模型成本，并在我們的內部鑄造廠進行生產。作為一家完整的制造商，我們根據客戶的規格要求，在最先進的數控機床上加工皮帶輪。
單位重量可達 6,000 千克，幾何尺寸可達直徑 2,500 毫米。
沒有任何問題。然后在我們的申克平衡機上對驅動裝置進行完美平衡。我們還為客戶提供分包平衡服務。我們還提供表面處理服務，例如對傳動帶輪進行精加工或鍍鋅。
對于直徑達 1,250 mm 的 TaperLock 標準帶輪，我們有大量庫存，包括所有常用型材（如 SPZ、SPA、SPB 和 SPC）。對于 DIN 偏差、特殊幾何形狀、中間尺寸或更高的圓周速度，可進行特殊設計。

材料

外圍速度達 40 m/s 的標準材料：
根據 DIN EN 1561 標準，鑄鐵 EN-GJL-200 至 EN-GJL-300 (GG-20 至 GG-30)
– 對于更高的圓周速度，可采用其他材料：
球墨鑄鐵（EN-GJS-400 至 EN-GJS-800）、鑄鋼（GS）或鋼/焊接
結構
– 鋁制重量優化特殊設計

軸-輪轂連接

– 帶或不帶鍵槽的圓柱孔
– 預加工，可安裝聯軸器、法蘭、夾緊裝置或 TaperLock 夾緊裝置
軸套連接

設計
– 臂式、板式或?qū)嵭幕?br /> – 帶加強筋的雙臂或雙實心滑輪（用于重型和寬幅傳動）
– 分體式滑輪（適用于狹窄的安裝環境）
– V 型帶肋皮帶輪/聚 V 型皮帶輪（設計緊湊，適用于較小的驅動裝置）

機械加工
– 按照 DIN 21940 標準進行平衡，質量等級為 G16、G6.3 或 G2.5
– 所有表面都經過底漆處理，以防止腐蝕
– 可進行個性化表面處理和特殊軋制
