陀螺田

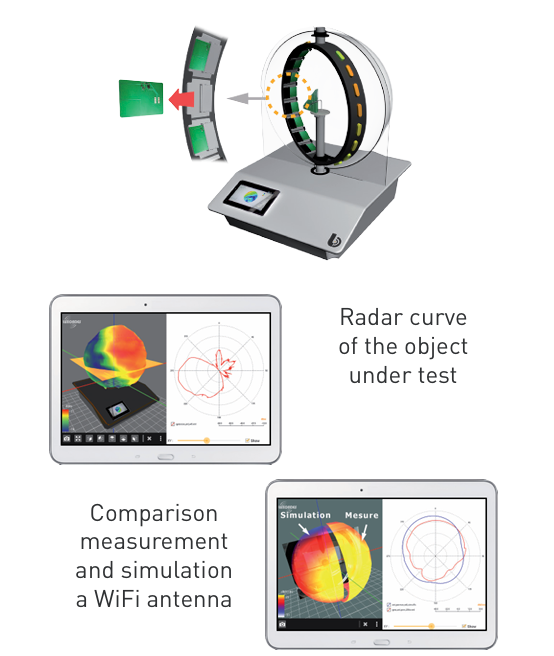

Gyroscanfield 是一種 3D 實時測量設備，其功能是以簡單快速的方式直接可視化被測設備（DUT）的電磁輻射。16 個帶有可拆卸天線的傳感器分布在一個直徑為 60 cm 的環上。可根據您的要求的頻率和靈敏度范圍提供一組不同的天線。回路周圍的每個基本傳感器通過使用 RGB LED 將

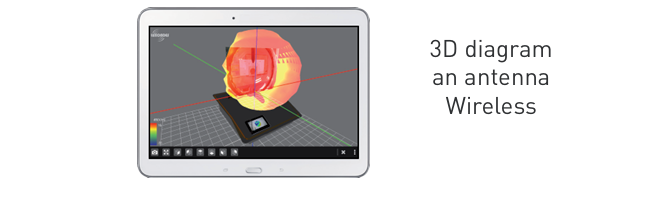

電磁接收的能量轉換為相應的校準可見顏色范圍。每個傳感器都有一個 A/D 轉換器，用于備份和數據挖掘。測量設備的操作和數據的采集是使用平板電腦完成的。DUT 的直流供電可以從儀表化回路的頂部和/或底部進行。

應用 ? 不同輻射系統之間的比較 ? 質量控制 ? 產品開發 ? 屏蔽效果

優點 – 直接觀察電磁信號，無論是連續波還是以高達幾十微秒的頻率調制的電磁波 – 傳感器與可拆卸天線和LUXONDES產品系列兼容。? 采集速度快

特點 – 尺寸：（H） 100 x （L） 75 x （P） 85 cm – 支撐輥：（H） 85 cm – 旋轉速度：最大15轉/秒 – 采集：720點/轉/傳感器 – 電源：230 VAC 50 Hz
