CO激光光譜分析儀

特征

  • 激光波長直觀顯示
  • 9.1μ – 11.3μ 特殊范圍*
  • 識別超過 140 種旋轉線（其他范圍可用）



CO?2?激光光譜分析儀是一種獨特的光柵光譜儀，可同時顯示 CO?2?激光的所有激光發射過程。它經過波長和旋轉線標定，可輕松識別 9.1 至 11.3 μ 之間的 140 種可能的激光躍遷。這些躍遷通過使用紫外線激發的熱敏屏幕進行視覺顯示，該屏幕在紅外激光束照射的區域變暗。

光譜分析屏幕的響應時間為 1/4 秒，可讓儀器解析所有 CO?2旋轉線。16-A 型重量輕、便攜，可輕松引入實驗室設置。

波長尺度

這是全尺寸顯示的波長刻度的一部分。上方刻度為 CO?2?旋轉線標記，下方刻度為波長（單位：微米）。中間的熱敏屏幕以暗線顯示激光波長。

頻譜分析屏幕的靈敏度范圍很寬，可以同時顯示功率密度相差 20 倍的線。每臺儀器都經過工廠校準，無需調整。但是，用戶可以通過一個簡單的程序檢查校準情況。

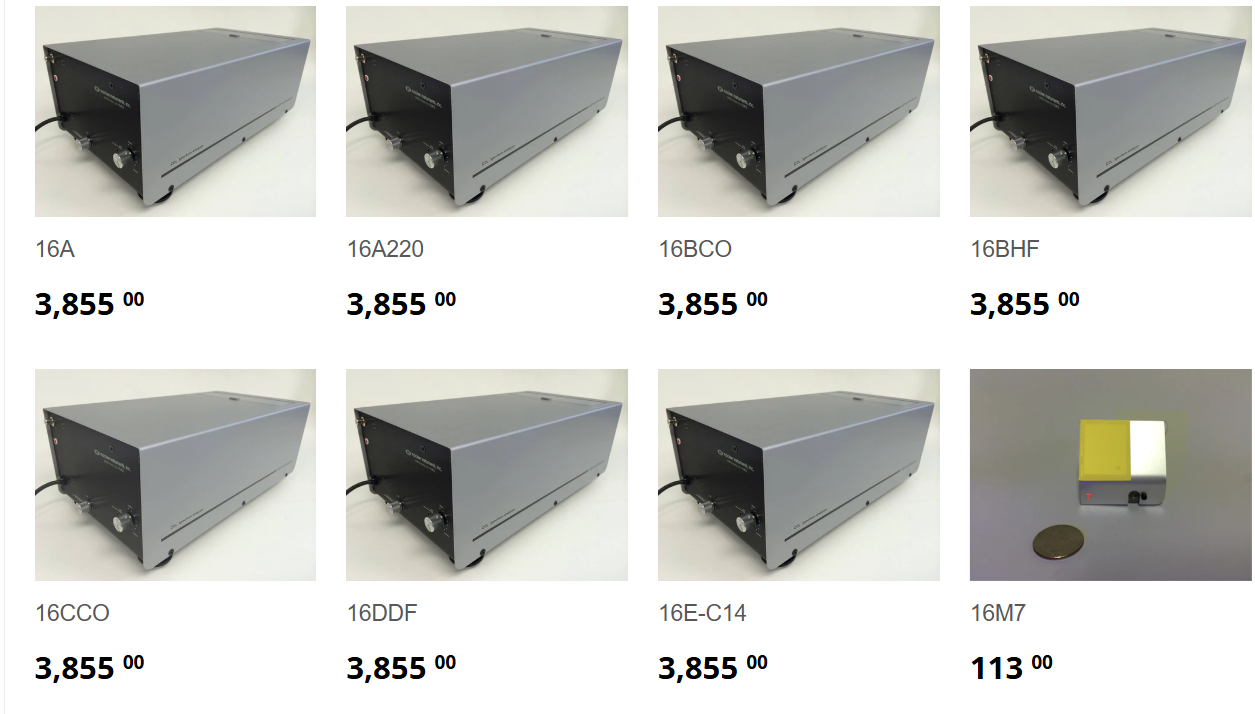

規格：型號 16A

波長范圍…… 9.1μ 至 11.3μ
分辨率…… .003μ (0.3cm-1)
最大功率…… 100 瓦
最小功率（聚焦）…… 0.01 瓦
屏幕響應時間…… .25 秒*
長度…… 18 英寸
寬度…… 9.9 英寸
*可提供具有其他靈敏度和響應時間的屏幕。		最小高度…… 6.5 英寸
狹縫高度…… 2.25 英寸至 3.8 英寸（可調）
電力…… 115 V，60 HZ，10 瓦12?C?16?O?2已識別的振動-旋轉線：00?0?1 – 02?0?0 P2 至 P60 和 R2 至 R62?00?0?1 – 10?0?0 P2 至 P56 和 R2 至 R60?01?1?1 – 11?1?0 P19 至 P45包括一個用于 Tea Lasers 的附加顯示屏。

頻譜分析儀，頻譜分析在操作過程中，激光束可以照射到光譜分析儀的前面，這樣一部分光束就會穿過可變狹縫。通常情況下，激光束的強度足夠大，因此不需要將光線聚焦在狹縫上。未穿過狹縫的光線會被啞光陽極氧化外殼吸收。

熱像板、激光測量內部光束監視器是一個熱成像板，可顯示已穿過狹縫的 CO?2?激光束。在儀器定位期間，此設備處于接合狀態。當監視器指示分析儀已正確定位時，它就會脫離，讓光束通過顯示屏。
