美國MCALLISTER C3000雙軸真空樣品臺,XY軸位移臺
MCALLISTER C3000產品描述
MCALLISTER C3000提供 ± 1.0 （± 25 mm） 和 ± 0.5“ （± 12.5 mm） 行程的圓形圖案，有手動和步進電動版本。事實上，從千分尺到步進電機的轉換可以在 15 分鐘內在用戶現場完成。

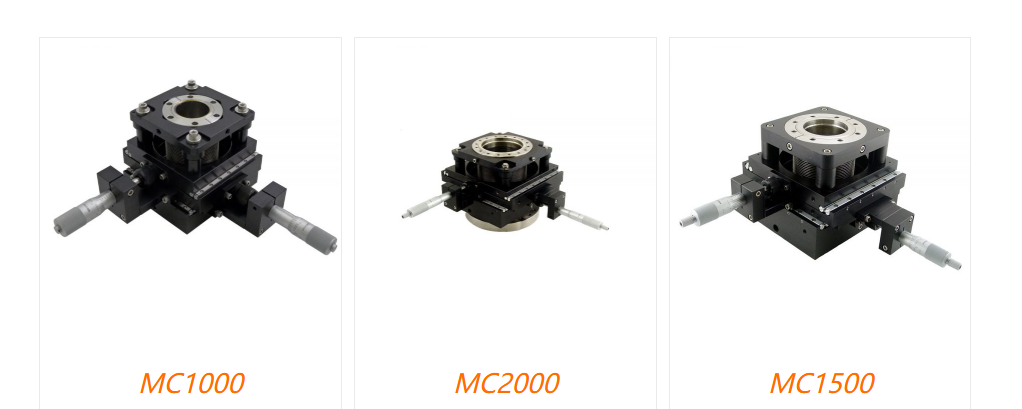

MCALLISTER 整個 MC 系列的尺寸范圍從此處所示的非常大的 MC3000 到 MC2000，再到較小的?MC1500，最后是緊湊型?MC1000。它們具有其他地方可用的翻譯器所沒有的功能。其中包括頂部法蘭上的?±2° 傾斜調整，以及將 X 軸千分尺（或電機）安裝在任一側的能力，這些都是標準
MCALLISTER C3000延申：
MCALLISTER MC3000?的一個明顯優勢是，當需要長 Z 軸行程時，可以節省成本。由于只有 XY 部分中的波紋管需要比探頭大，因此用戶可以使用較小直徑（成本較低）的波紋管來延長 Z 軸行程，該波紋管剛好可以清除穿過它的探頭。只需在下面選擇最適合您需求的型號即可。還提供自定義配置。
對于水平安裝，即法蘭面垂直，可以使用雙恒力平衡彈簧來補償重力載荷。如果需要，在用戶準確確定要安裝的設備的重量后，可以在現場添加此功能。
要進行選擇，請將 X 軸或 Y 軸上所需的總行程添加到將通過 MCALLISTER MC3000?的設備的最大直徑上。此總和確定了最小波紋管內徑 （ID）。
接下來，選擇最適合您的腔室或其他設備的底部法蘭。雖然最常見的尺寸是 8 英寸外徑 （CF150），但也有 10 英寸 （CF200）、12 英寸 （CF250） 或更大的螺紋或非螺紋法蘭尺寸可供選擇。請咨詢工廠以獲取更多信息。
現在，您已準備好選擇與要操作的設備最佳配合的 Z 軸轉換器，以完成您的 XYZ 樣品操縱器。
