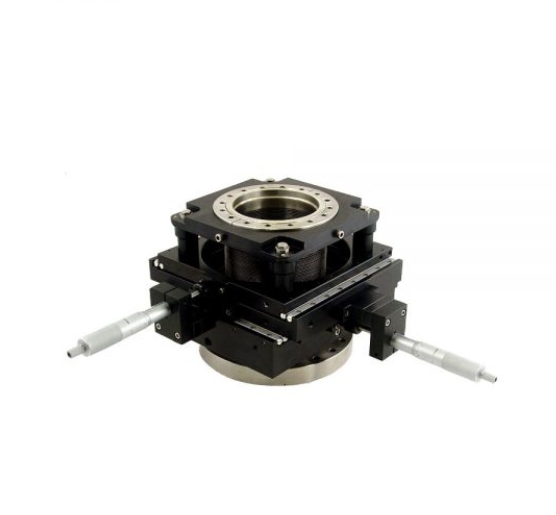

美國MCALLISTER MA2002 XYZ軸真空位移臺,樣品臺,MA2004/MA2006/MA2008/MA2010

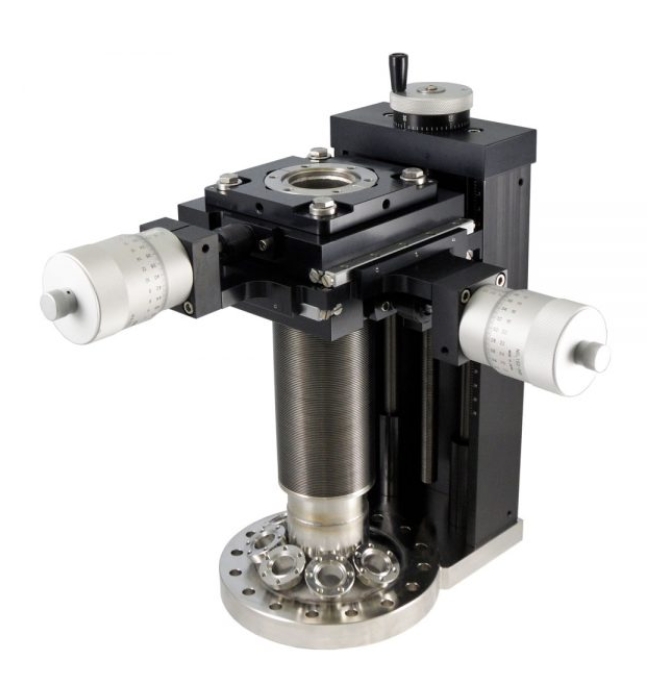

MCALLISTER MA20系列 XYZ軸真空位移臺產品描述：

標準功能：

• 頂部法蘭傾斜 – 帶 ±2° 調整。
• 緊湊的設計 – 見圖
• 可調節的交叉滾子軸承，提供額外的剛度。
• 波紋管內徑 2.0 英寸（50 毫米）允許完全（方形模式）平移。
• 緊湊、堅固的設計與全 Z 軸框架提供額外的剛度，允許行程達到 12 英寸（300 毫米）。
• 可提供大尺寸千分尺。
• XY 行程± 0.5 英寸（12.5 毫米）方形圖案）。
• 使用大千分尺時，分辨率可達 > 0.0001 英寸（2.5 μ）。
• 使用大千分尺時，重復精度可達 >0.00005“ （1.25 μ）。
• 使用小千分尺時分辨率為 >0.001 英寸（10 μ）。
• 使用小千分尺時，重復精度可達 >0.0005“ （5 μ）。
• Z 軸行程 2“ -12” （50 – 300 mm）。
• 標準 Z 分辨率 >0.001“ （25 μ）
• 標準 Z 重復精度 >0.0005“ （12.5 μ）
• 2 英寸 Z 行程的可選分辨率 >0.0001“ （2.5 μ）
• 重復性 >0.00005“ （1.25 μ）
• 在 15 分鐘內將現場轉換為步進電機。所有型號均已為限位開關預螺紋。
• 頂部法蘭可以是螺紋或非螺紋，以適合您的設備。
• 底座法蘭 6 英寸（100 毫米）conflat 是標準配置。可選配 5 個迷你組合。
• 可選底座法蘭 23/4 英寸 （CF38）、41/2 英寸 （CF63） 和 8 英寸 （CF150） 組合。

MCALLISTER MA2002 XYZ軸真空位移臺規格：
