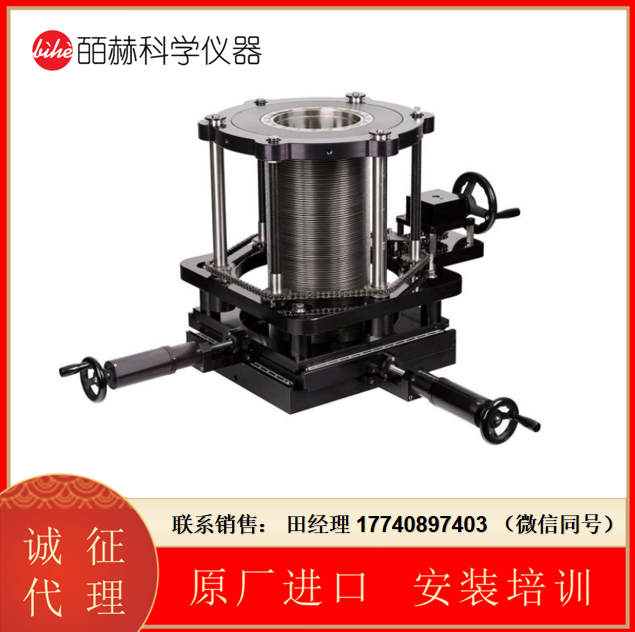

MCALLISTER中空軸旋轉平臺是當今市場上性價比最高的。在功能、質量、可能的配置和成本方面，MCALLISTER中空軸旋轉平臺樹立了標準。

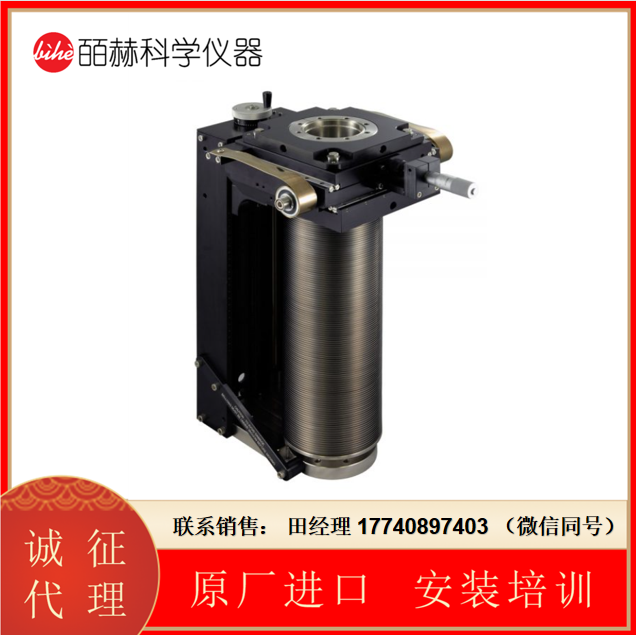

MCALLISTER中空軸旋轉平臺：
頂部法蘭傾斜-可調整±2°。
X軸千分尺可以安裝在機械手的左側或右側
波紋管透明內徑2.87英寸（73毫米）
緊湊、堅固的設計，全Z軸框架提供了額外的剛性，允許行程超過36英寸（900毫米）。
可調節的交叉滾柱軸承，具有額外的剛性。
XY行程±0.5英寸（12.5毫米）或±1.0英寸（25毫米）圓形圖案
Z軸行程4英寸-36英寸（100-900毫米）。
標準分辨率＞0.0005英寸（12.5μ）
大微米可選，分辨率可達>0.0001英寸（2.5μ）
15分鐘內將現場轉換為步進電機。
頂部法蘭可以有螺紋或無螺紋，以適應您的設備。
底座法蘭4.5英寸（CF63）符合標準。
可選底座法蘭6英寸、8英寸或10英寸匯流。

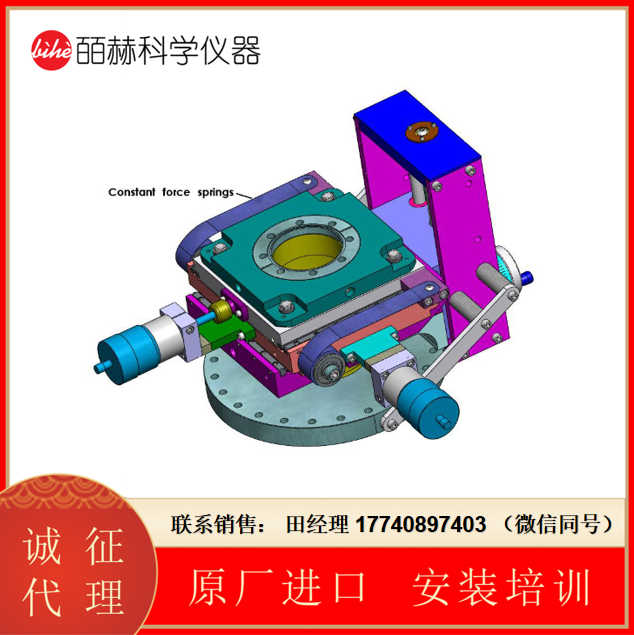

圖紙和CAD模型可用
XY行程±1.0英寸（±25毫米）圓形圖案
頂部（移動）法蘭4.5英寸（CF63）螺紋5/16-24或M8（您的選擇）
底座法蘭4.5英寸（CF63）間隙孔，標準
小微米（標準）–0.0005英寸（12.5μ）分辨率大微米–（可選）–0.0001英寸（2.5μ）分辨率
MCALLISTER中空軸旋轉平臺MB1500系列型號：
| Model | Z Travel | Compressed | Clear ID | |
|---|---|---|---|---|
| MB1504 | 4″ (100) | 6.8″ (173) | 2.87″ (73) | |
| MB1506 | 6″ (150) | 7.1″ (180) | 2.87″ (73) | |
| MB1508 | 8″ (200) | 7.4″ (188) | 2.87″ (73) | |
| MB1510 | 10″ (250) | 7.7″ (196) | 2.87″ (73) | |
| MB1512 | 12″ (300) | 8.0″ (203) | 2.87″ (73) | |
| MB1516 | 16″ (400) | 8.6″ (218) | 2.87″ (73) | |
| MB1520 | 20″ (500) | 9.2″ (234) | 2.87″ (73) | |
| MB1524 | 24″ (600) | 9.8″ (249) | 2.87″ (73) |
尺寸單位為英寸（毫米）
XY行程±0.5英寸（±12.5毫米）圓形圖案
頂部（移動）法蘭4.5英寸（CF63）螺紋5/16-24或M8（您的選擇）
底座法蘭4.5英寸（CF63）間隙孔，標準
小微米（標準）-0.0005英寸（12.5μ）分辨率
大微米–（可選）–0.0001英寸（2.5μ）分辨率
| Model | Z Travel | Compressed | Clear ID | |
|---|---|---|---|---|
| MB1504-1/2 | 4″ (100) | 6.1″ (155) | 2.87″ (73) | |
| MB1506-1/2 | 6″ (150) | 6.4″ (160) | 2.87″ (73) | |
| MB1508-1/2 | 8″ (200) | 6.7″ (170) | 2.87″ (73) | |
| MB1510-1/2 | 10″ (250) | 7.0″ (178) | 2.87″ (73) | |
| MB1512-1/2 | 12″ (300) | 7.3″ (185) | 2.87″ (73) | |
| MB1516-1/2 | 16″ (400) | 7.9″ (200) | 2.87″ (73) | |
| MB1520-1/2 | 20″ (500) | 8.5″ (215) | 2.87″ (73) | |
| MB1524-1/2 | 24″ (600) | 9.1″ (231) | 2.87″ (73) |
