MCALLISTER Z軸位移臺，MCALLISTER 無導桿位移臺主要有3種型號：BLT63s，BLT45,? BLT026.
BLT63s Z軸位移臺，6″ (CF100) Z Translator
BLT63s Z軸位移臺使用雙滾珠軸承。螺桿和軸承采用高溫干式潤滑，摩擦小，壽命長。所有零件均可現場更換。BLT63s Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT63s Z軸位移臺主要型號：
| Model | Stroke | OAL Compressed | ||
|---|---|---|---|---|
| BLT63-02 | 2″ (50) | 3.40″ (86) | ||
| BLT63-03 | 3″ (75) | 3.55″ (90) | ||
| BLT63-04 | 4″ (100) | 3.70″ (94) | ||
| BLT63-06 | 6″ (150) | 4.00″ (100) | ||
| BLT63-08 | 8″ (200) | 4.30″ (109) | ||
| BLT63-10 | 10″ (250) | 4.60″ (117) | ||
| ?Clear ID 4.0″ (100) | ||||

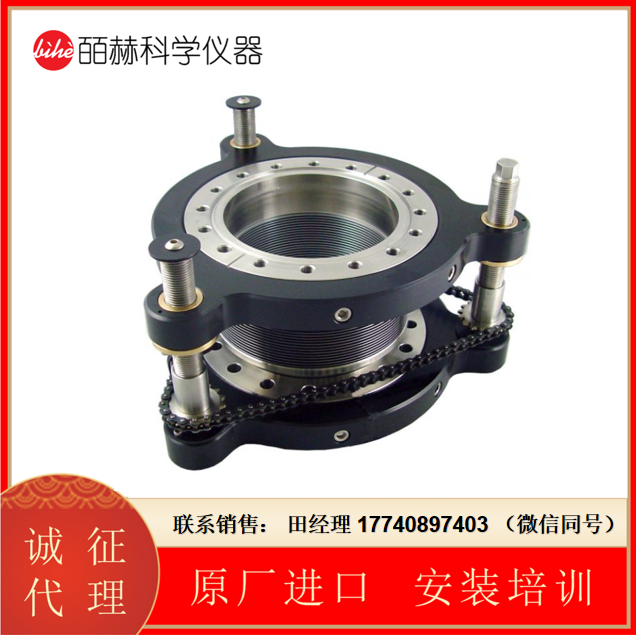

BLT45 Z軸位移臺，4.5″ (CF63) Z Translator
所有BLT45 Z軸位移臺的頂起螺釘上都有滾珠軸承。即使在電動版本上，也可以通過提供的棘輪扳手進行手動操作。螺釘和軸承采用高溫潤滑脂潤滑，摩擦小，壽命長。所有零件均可現場更換。移動法蘭由三個頂起螺釘支撐（見圖）。所有BLT45 Z軸位移臺還可提供長行程、電機驅動、線性編碼器、螺紋法蘭和特殊高度。
BLT45 Z軸位移臺主要型號：
| Model | Stroke | Compressed | ||
|---|---|---|---|---|
| BLT45-2 | 2″ (50) | 3.2″ (81) | ||
| BLT45-3 | 3″ (75) | 3.35″ (85) | ||
| BLT45-4 | 4″ (100) | 3.5″ (89) | ||
| BLT45-6 | 6″ (150) | 3.8″ (97) | ||
| BLT45-8 | 8″ (200) | 4.1″ (105) |

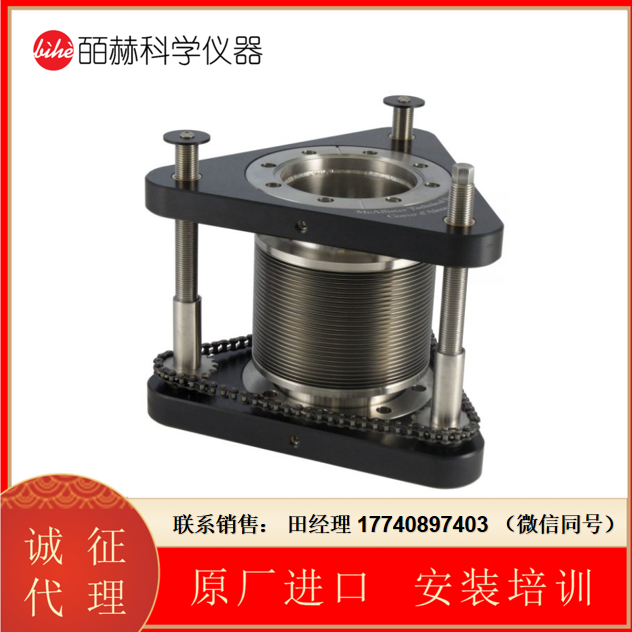

BLT0266 Z軸位移臺，2.75″ (CF38) Z Translator
由于采用了三個頂起螺釘模式，BLT0266 Z軸位移臺提供了市場上任何位移臺的最大剛度，并且能夠承受超過150磅的軸向載荷而不會出現偏轉問題。即使在電動版本上，也可以通過提供的棘輪扳手進行手動操作。總共六個鎖緊螺釘（每個法蘭三個）將2?”（CF38）法蘭固定在三角形支架內。這種設計的優點是，即使在安裝轉換器的同時，也可以松開螺釘，并且轉換器的致動器部分可以圍繞法蘭徑向重新定位。此功能允許重新定位BLT機制，以清除離子槍和其他設備等其他物品
BLT0266 Z軸位移臺主要型號：
| Model | ??Stroke | OAL Compressed |
| BLT026-2 | 2″ (50) | 2.6″ (66) |
| BLT026-3 | 3″ (75) | 2.75″ (70) |
| BLT026-4 | 4″ (100) | 2.90″ (74) |
| BLT026-6 | 6″ (150) | 3.2″ (81) |
| BLT026-8 | 8″ (200) | 3.5″ (89) |
