美國 McVac 真空振蕩器 IVO 100

Quartz 晶體監視器一直存在的問題之一是振蕩傳感器晶體的好方法。它需要一個小型電子電路來執行此操作，并且它應該盡可能靠近晶體傳感器。如果您的真空系統上有監視器，則振蕩器是位于真空室外部、靠近同軸饋通件的小盒子。通常有一根 6 到 12 英寸的電纜將振蕩器連接到饋入件，真空系統內部有一根 30 英寸的同軸電纜將傳感器連接到饋入件。所有這些電纜都會給振蕩器電路增加電容，這是一個不需要的元件。增加電容會使傳感器晶體更難振蕩，并導致早期晶體失效。McVac 開發了一種位于真空室內的振蕩器。IVO-100 采用 TIG 串聯焊接到傳感器頭的水冷“in”線，通常在晶體 6 英寸以?xún)?nèi)。這將振蕩器通常看到的電容降低了 80% 以上。McVac 最初為 IVO-100 開發的用途是為了滿足在真空室內需要非常長電纜長度的用戶。然而，一旦就位，測試表明晶體壽命延長了 50%。這些測試是使用介電材料完成的，這種材料因縮短晶體壽命而臭名昭著。沒有長電纜施加的額外電容負載，驅動傳感器晶體變得更加容易，從而顯著延長了使用壽命。

IVO-100 與晶體傳感器一起采用水冷式設計，但是，烘烤溫度應限制在 150 °C。振蕩器外殼內的最高工作溫度為 85 °C。對于許多應用，我們的真空振蕩器是解決傳感器晶體振蕩這一長期問題的絕佳解決方案。IVO-100 與大多數顯示器和控制器兼容。

IVO-100 作為單獨的組件出售，可插入您現有的晶體傳感器水“內”管道中，也可以作為傳感器包訂購。

• P/N： IVO-100 真空振蕩器，帶 6“ In-Vac 電纜

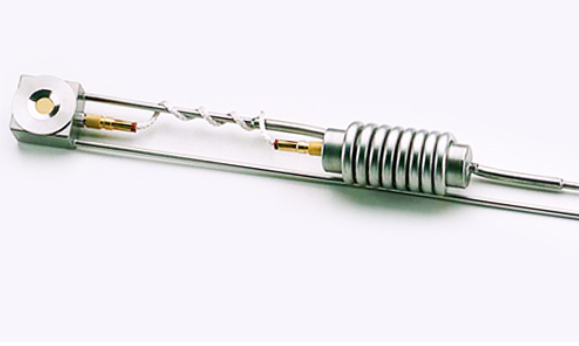

• P/N：700-001/IVO單傳感器帶In-Vac振蕩器和（1）電纜（如上所示）
