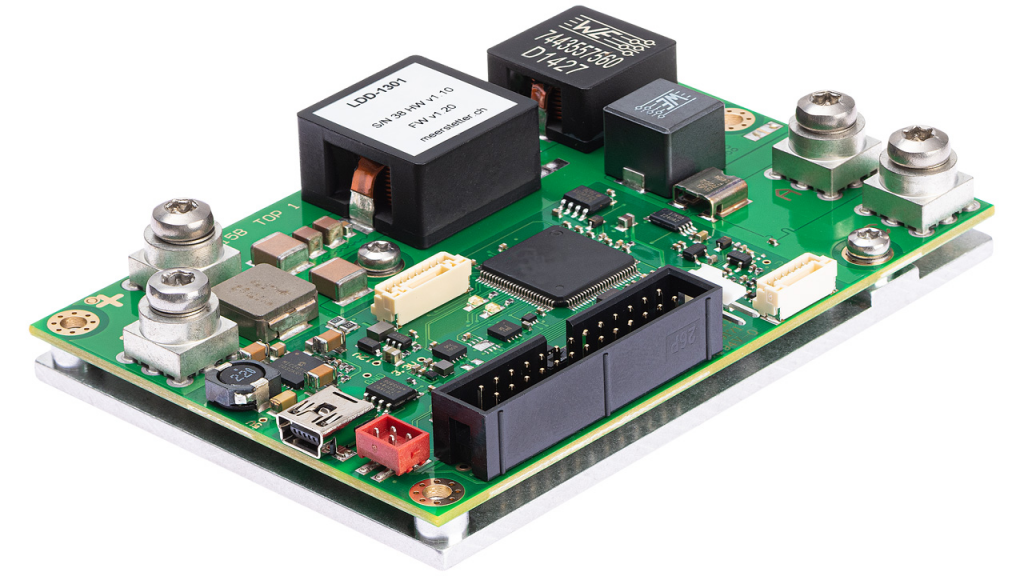

LDD-1303
帶激光功率控制的降壓升壓連續半導體激光管驅動器 [LPC 可選]
0-20 A / 1-120 V
了解?Meerstetter Engineering 的 LDD-1303 – 適用于要求苛刻的半導體激光管應用的可靠 OEM 半導體激光管驅動器，帶有用于調制和脈沖的內部信號發生器。這款數控高性能激光驅動器具有出色的效率和精度，是工業激光系統、醫療設備和研究實驗室等的理想選擇。
新開發的功率級（降壓-升壓轉換器）可以使用標準 48 V 電源以高達 120 V 和 20 A 的電壓運行半導體激光管。此外，還受益于集成的安全功能和多功能通信接口，以實現最大的靈活性。使用 Meerstetter?的免費 LDD-130x 服務軟件，您可以輕松配置和監控 LDD-1303。
技術數據 |LDD-1303 系列 |半導體激光管驅動器
| 電源電壓 | 10.5 – 60 伏直流 |
| 電源電流 | 0 – 50 安直流 |
| 輸出電壓 | 1 – 120 伏 |
| 輸出電流 | 0 – 20 安培 |
| CW / 調制電流 ： | |
| – CW 電流控制 | 可配置 PID |
| – CW 電流分辨率 | 1.8 毫安 |
| 脈沖電流 ： | |
| – 脈沖生成 | 方波調制 |
| – 最小脈沖持續時間 | 1 毫秒 |
| 通信接口 | CANopen（固件 v1.40 起）、RS485、RS232 TTL、USB |
| 配置 / 診斷 | 通過通信接口和 PC 軟件（免費） |
| 效率 | > 95% （@ > 50% 負載） |
| 尺寸（長 x 寬 x 高） | 190 毫米 x 70 毫米 x 28 毫米 |
詳細說明 |LDD-1303 系列 |半導體激光管驅動器
LDD-1303 是一款電流源，設計用于在連續波應用中精確驅動半導體激光管。其電源轉換器拓?fù)?（buck-boost） 允許輸出電壓小于、等于或大于輸入電壓。這使得 LDD 能夠從單個 48 V 電源驅動具有高達 120 V 順從電壓的半導體激光管。 LDD-1303 提供各種安全功能，包括兩個用于半導體激光管溫度監控的輸入。
該設備可以完全數字控制，固件可升級，并提供各種數字通信接口。集成了 0 – 10 V 模擬輸入和 0 – 10 V 模擬輸出。此外，使用板載放大器可以使用光電二極管進行激光功率控制。
LDD-1303 已開發為連續半導體激光管驅動器，但也可用作脈沖驅動器 （350 μs）。串聯時，可以實現更高的輸出電壓。
