SX412xx系列傾角儀/加速度計

SENSOREX的SX412xx系列傾角儀/加速度計是閉環儀表傳感器。感應元件是與光學位置傳感器相關聯的電動萬向節擺。

這種技術使得傾角儀非常靈敏（<0.5角秒），沒有任何滯后，精度達到測量范圍的1.10-4數量級，并具有廣泛的動態范圍。

該儀器由單個不受調節的電壓供電（10V至30V直流）。輸出為4-20mA電流環或±5V雙向電壓。

輸出與角度的正弦成比例（重力加速度的分量）。堅固的外殼和靈敏元件的液壓機械阻尼使得該設備可以在惡劣環境（沖擊和振動）下使用。

SX412xx系列傾角儀測量理論

當傳感器受到一定角度α的作用時，擺動質量傾向于朝向傾斜的方向移動。其位置被檢測并轉換為一個電流，反饋給電動萬向節，以將其帶回到初始位置。這個與測量重力成正比的電流由精密電阻測量并提供輸出。

這個加速度“a”等于：a = g * sin α

其中，g是重力加速度

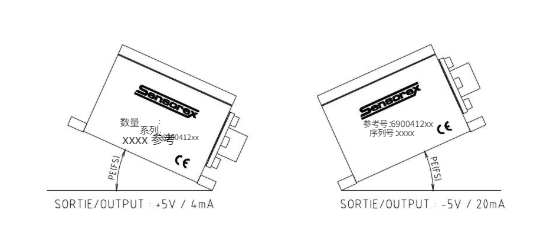

在偏置和靈敏度經過出廠調整后，電壓或電流輸出由以下公式給出：

輸出信號 = S * sin α + 偏置

其中：

-S，以V/g或A/g表示的傾斜計靈敏度。

-偏置；空斜率的輸出電壓（電流）（2.5V / 12mA）。

S和偏置隨每個產品一起提供的測量報告一起提供。

要找到角度，您必須應用以下公式：

α = Arcsin((輸出-偏置)/S)

對于小角度，可以將測得的加速度視為角度。對于更大的測量范圍，需要進行反正弦轉換來確定角度。 隨每個設備提供的測量報告與角度的正弦進行比較。

工業：

• 結構對準（軋鋼廠、交流發電機等），
• 安全用途（起重機、海上平臺等）
• 水平校準（道路、鐵軌等）
• 角度測量
• 結構監測

國防：

• 射擊平臺定位，雷達天線等
• 檢測船只的橫搖和縱搖 一般來說，這個傾角儀特別適用于需要高精度、高穩定性，并能承受和在惡劣環境條件下運行的應用。

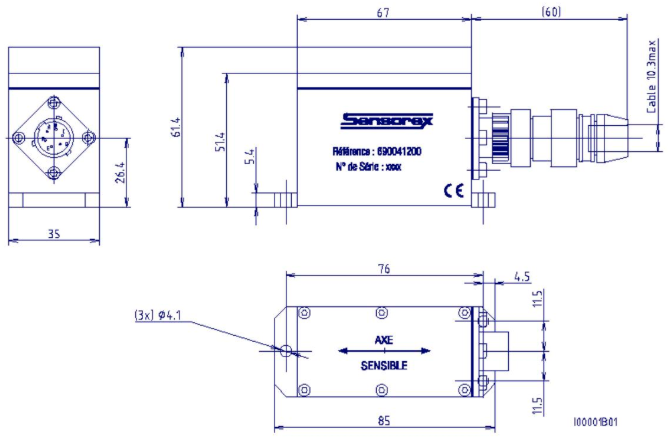

SX412xx系列傾角儀機械尺?/機械制圖

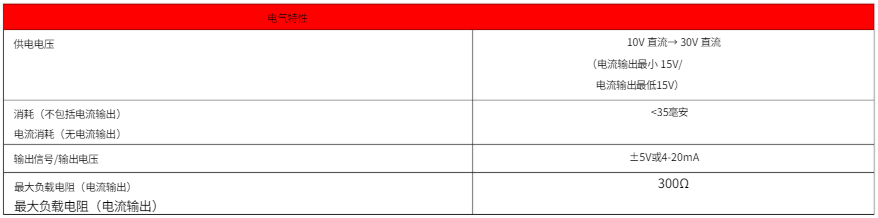

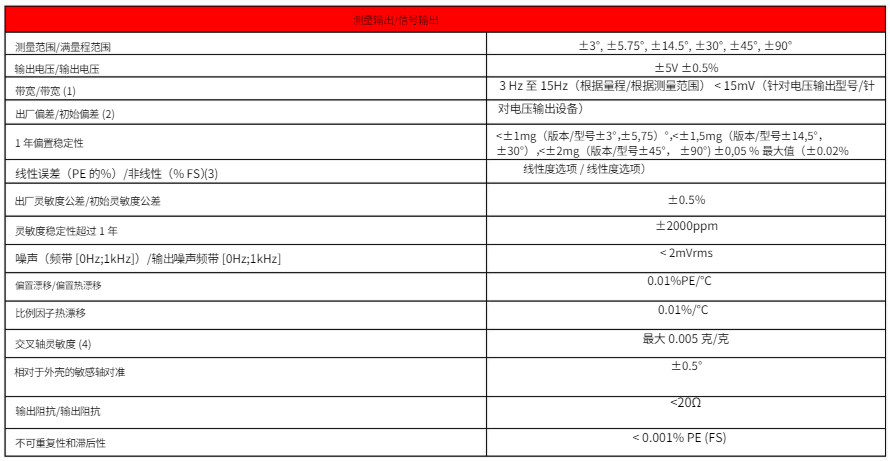

SX412xx系列傾角儀產品性能

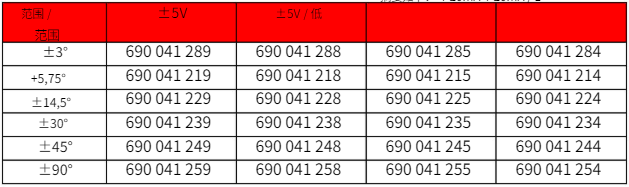

SX412xx系列傾角儀選擇表：

有六個測量范圍：±3°、±5.75°、±14.5°、±30°、±45°和±90°。

對于每個范圍，輸出可用±5V電壓輸出或4-20mA電流輸出。

還有一個線性選項：傳感器的最大線性度為全量程范圍的0.02%。
