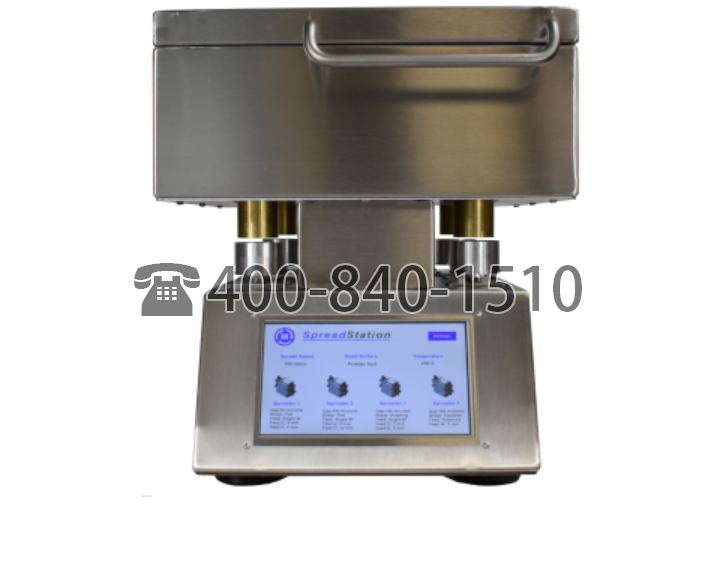

SpreadStation 粉末分析儀

測量增材制造應用粉末的鋪展性

SpreadStation 粉末分析儀通過在層中實際鋪展粉末，然后分析該層的特性來測量粉末的鋪展性。

粉末被裝載到包括喂料機和撒布板的撒布裝置中。鋪展裝置位于構建板上，底部有一個可調節的間隙，以控制粉末層的厚度。旋轉構建板以在鋪展裝置和構建板之間產生線性運動。這種線性運動將粉末分散在構建板上的一層中。 捕獲所創建層的圖像，并使用激光測距傳感器測量層的厚度。然后用刮刀從構建板上去除該層并稱重。

SpreadStation 最多可配備四個撒布器，構建板可以是實心板或粉末床。撒布速度可在 1 至 300 mm/s 范圍內編程。鋪展層厚度可設置為 20 微米至 2 毫米。構建區域可以加熱到 250C。

擴散良好和擴散不良合金的圖像

良好的傳播

傳播差

使用 3 個獨立的測量系統對 SpreadStation 創建的蛋層進行分析，并產生 3 組獨立的數據。測量系統是：1） 稱重系統;2） 激光三角測量距離系統;和成像系統。

加權系統

稱重系統測量 SpreadStation 隨時間推移而撒布的粉末質量。稱重系統使用稱重傳感器來測量粉末質量，并使用 24 位 A 到 D 轉換器將稱重傳感器讀數數字化。

加權系統數據：

撒布效率：撒布效率是撒布密度與材料密度的比率。100% 的鋪展效率意味著鋪展層相當于固體材料層，而鋪展效率為 0% 意味著該層中沒有粉末。

鋪展密度：粉末層的密度，單位 grams/cm³

撒布速率：隨著時間的推移從撒布機流出的粉末質量，單位 grams/cm

撒布均勻度：從測試開始到測試結束的層密度均勻性，單位 %

激光三角測量系統

激光三角測量系統測量 SpreadStation 產生的粉末層的厚度。

激光三角測量系統數據：

層厚：隨時間測量的粉末層厚度，單位：微米

層厚均勻性：粉體層厚度的不成形度，單位 %

成像系統：

成像系統由數碼相機和 LED 照明組成，可收集 SpreadStation 創建的粉末層的圖像。然后使用圖像分析軟件提取有關圖層質量的信息。

成像系統數據：

區域覆蓋率：區域覆蓋率是粉末覆蓋的圖像區域與圖像總面積的比率，單位 %

通道檢測：圖像分析軟件確定是否有任何通道是粉末層，如果有，則確定通道的寬度、單位 % 通道、寬度毫米。

波檢測：圖像分析軟件確定粉末層中是否有波及其寬度、單位 % 波、寬度毫米。
