MetriCorr 解決方案

MetriCorr 提供一整套用于遠程監測埋地管道及相關結構的腐蝕和陰極保護（CP）的完整解決方案。
該系統可通過多種記錄儀配置，實現對現代管道陰極保護運行的各個方面的監測，
涵蓋范圍從整流器、陽極一直到在強交流（AC）或直流（DC）干擾下的最小涂層缺陷（通過探頭）都能檢測。

這使運營方能夠在各個層面優化陰極保護性能，
并提供便于使用的工具來記錄并證明符合法規要求。

強大的產品組合

MetriCorr 的記錄儀產品組合雖小，但在腐蝕與陰極保護遠程監測方面極具實力。

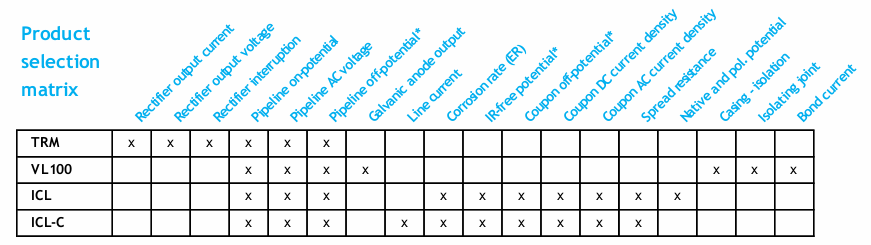

以下的產品選擇矩陣展示了 MetriCorr 所有四款記錄儀在應用上的廣泛適用性：

干擾測試站（Interference Test Station）

  • 使用 ICL 和 ER 探頭監測腐蝕速率

  • 適用于交流 / 直流干擾環境

  • 強化模式，1 Hz 頻率采樣（例如檢測經過列車等瞬態干擾）

  • 支持聯網或本地原生運行選項

電位測試站（Potential Test Station）

  • 使用 VL100 記錄儀進行電位監測

  • 支持絕緣接頭監測

  • 支持電流（分流器）監測

  • 強化模式可用于短期干擾模式分析

整流器測試站（T/R Test Station）

  • 使用 TRM 記錄儀監測和控制整流器

  • 提供報警功能（防篡改、電源、輸出水平等）

  • 支持通過 GPS 同步的繼電器遠程中斷，用于即時關斷電位測量

腐蝕速率是首要參數

陰極保護（CP）是一個極其復雜的工作領域，通常需要具備電氣、機械工程、化學和物理等多個專業知識。
但歸根結底，陰極保護的核心目的是防止腐蝕，從而確保管道安全運行。
在 MetriCorr，我們相信評估腐蝕風險最簡單的方法，就是對其進行測量！

MetriCorr 的電阻法（ER）探頭極其靈敏，能在短短 24 小時內檢測出腐蝕速率高于 1 mpy（25 μm/年），
同時監測電信號特征，如電位、電流密度、干擾強度等。
這有助于快速分析并立即采取行動，以恢復安全的 CP 運行狀態。

現場驗證的可靠技術

MetriCorr 的記錄儀和探頭專為現場使用和便捷安裝設計。
其 Slimline™ 系列記錄儀（VL100、ICL、ICL-C） 具備 IP65 防護等級，可靈活用于多種測試站設計（如 Big Fink 站）。
MetriCorr 還提供定制供電方案（電池 / 太陽能），可支持 超過 3 年的不間斷遠程監控。
MetriCorr App 支持在現場輕松部署 RMU（遠程監測單元）。

CP*Manage Web 平臺

來自所有記錄儀與人工測量的數據會被收集并在 CP*Manage Web 平臺中可視化。
在這里，用戶可以對數據進行分析、整理，便于文檔歸檔和報告生成，并可為關鍵參數設定報警通知。

🔧 各類測試站功能簡介：

✅ 套管測試站（Casing Test Station）

  • 使用 VL100 記錄儀監測電位

  • 監測套管電位

  • 電流（分流器）監測

  • 強化模式下分析短期干擾模式

✅ 線路電流測試站（Line Current Test Station）

  • 使用 ICL-C 記錄儀監測線路電流

  • ER 探頭監測腐蝕速率

  • 通過線路電流變化檢測涂層損傷

✅ 干擾測試站（Interference Test Station）

  • 使用 ICL 和 ER 探頭監測腐蝕速率

  • 適用于交流干擾分析和腐蝕緩解

  • 支持聯網/本地運行選項

Slimline 系列記錄儀

目參數說明
存儲容量超過 200,000 條記錄
記錄間隔10 分鐘 ~ 無限（典型為每小時記錄）
強化模式下：1 秒
電源供電6 至 15 VDC（最大 200mA @ 12VDC）
支持外接電池模塊
電池壽命每小時上傳記錄：>3 年
每日上傳 6 次：>10 年

🧱 外殼與環境適應性

項目參數說明
防護等級IP65
濕度范圍0 – 100% 相對濕度（冷凝條件下）
工作溫度-40°C ~ +85°C

⚡ 浪涌保護（EN/ISO 61000-4-5，4級）

  • 標準放電電流：10 kA @ 8/20 μs

  • 雷擊沖擊電流：2.5 kA @ 10/350 μs

  • 可選管道參考增強保護：50 kA @ 8/20 μs、50 kA @ 10/350 μs

🧪 兼容測試站選項

  • Big Fink 測試站（太陽能/電池供電）

  • 接線盒（太陽能/電池供電）

  • 接線盒（AC 100–240V，含保護）

  • MetriCorr 標準型測試站

  • 客戶自定義規范

📏 尺寸（長 × 寬 × 高）

設備型號尺寸
ICL, ICL-C, VL100（帶電池）250 × 70 × 81 mm
VL100（無電池）130 × 70 × 80 mm

📡 通信能力

  • LTE Cat.1 / 4G/5G，支持 2G/3G 備份

  • 可選：衛星通信

  • 支持 Android 或 iOS 應用 / 藍牙連接

  • 可選：以太網接口

  • GPS 時間同步

  • GNSS 定位支持

🔌 電壓測量參數（Edc, Uac）

項目參數說明
輸入阻抗+10.0 MΩ
量程±100 VDC / 100 Vrms
分辨率0.1 mVDC / 1 mVAC
直流精度±0.8 mV ± 0.3% 讀數
交流精度±1 mV ± 1% 讀數

📈 線路電流測量（ICL-C 專屬通道）

項目參數說明
量程±1250 mV / 800 mVrms
分辨率0.2 μVDC
直流精度±1 μVDC ± 0.1% 讀數
交流干擾抑制能力-80 dB

💡 圖示說明：

右側圖示中標注組件包括：

  • 太陽能供電模塊（Solar Power）

  • 蜂窩/GSM連接（GSM/cellular connection）

  • 主通信模塊（Masterlink module）

  • ICL-C 測量模塊（ICL-C module）

  • ER 探頭與電流/管道連接（ER probe, line-current and pipe/ref connections）

底部為 ICL-C 模塊的示意尺寸圖（單位：mm）
