MetriCorr（邁瑞科）腐蝕監控系統結合了陰極保護極化探頭技術、ER腐蝕探針技術、測量及無線傳輸技術，實現了對陰極保護相關參數、腐蝕速率、累計腐蝕量等的檢測、監測、采集、傳輸，并結合軟件進行分析。

該系統可用于埋地管道或其他埋地、水下設施的陰極保護有效性評估和腐蝕評估，科結合數據處理軟件，分析腐蝕產生的原因。該套產品在存在交直流干擾的管道上使用優勢更為明顯。

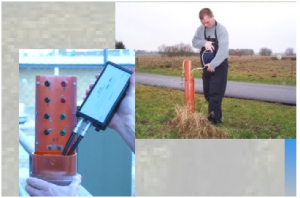

ICL-02i數據記錄儀測量探頭試片的電阻變化可以得到試片的腐蝕速率（該過程無需開挖、取出試片）。此外，該數據記錄儀還可以測量和記錄管道電位、交流電壓、電流密度、擴散電阻等參數。ICL-02i數據記錄儀可以安裝在測試樁中。

MetriCorr（邁瑞科）腐蝕監控系統組成

序號? ? ? ? ? ? ? ? ? ? ? ?設備名稱? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 功能說明

1? ? ? ? ? ? ? ? ? ? ? ? ER腐蝕速率探頭（可定制）? ? ? ? ? ? ? ? ? ? ? ? ? ? 極化試片，測量陰極保護參數和腐蝕參數

2? ? ? ? ? ? ? ? ? ? ? ?ER速率記錄儀（ICL-02i）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?對ER腐蝕探頭的測量數據進行采集

3? ? ? ? ? ? ? ? ? ? ? ?M-Link無線遠傳(可選)? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 與ER腐蝕速率儀連接實現采集數據的無線傳輸

4? ? ? ? ? ? ? ? ? ? ? ?M-report工具(可選)? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 數據分析軟件

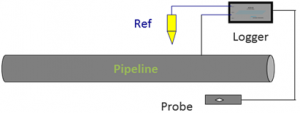

MetriCorr腐蝕監控系統工作連線示意圖

MetriCorr ER腐蝕監測系統可以實現以下功能：

監/檢測數據包括：極化試片通電電位、極化電位、交流電壓、交直流電流密度、極化試片擴散電阻；
利用手持采集儀對上述監/檢測數據進行采集；
利用M-link及數據軟件對上述監檢測進行傳輸；
利用M-report軟件對采集數據進行分析；
技術參數：

總體信息

儲存容量? ? ? ? ? ? ? ? ? ?80,000 數據

記錄間隔? ? ? ? ? ? ? ? ? 至少10 min，推薦1h

電源要求? ? ? ? ? ? ? ? ? 11 – 15 V, 1A

-40 – +60℃

運行條件? ? ? ? ?? ? ? ? ? ?0 – 95 %相對濕度，無凝結水

暫態保護? ? ? ? ? ? ? ? ? ? 1100 V for 150 ms

浪涌保護ETP? ? ? ? ? ? 20kA-8/20usec

重量? ? ? ? ? ? ? ? ? ? ? ? ? ? 400 /350g

尺寸 長 x 寬x 高? ? ? ? ?185 x 85x 35 mm

ETP尺寸長 x 寬x 高? 95 x 85x 35 mm
