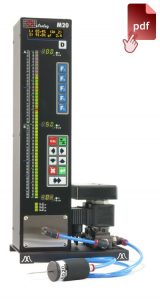

M20-EPS融合強度柱試驗儀 主頁 專業解決方案 M20-EPS融合強度柱試驗儀 概述 特點 文件和文件 圖像 M20-EPS M20-EPS測量柱是一種用于檢查由聚苯乙烯和其他低密度膨脹熱塑性材料制成的技術部件的熔合強度指數的完整解決方案。
聚苯乙烯部件和其他低密度膨脹熱塑性材料的熔合強度指數代表了有效熔合到相鄰單元的局部百分比。該指數是許多制造變量和零件幾何形狀的函數。細胞結構各向異性也是該指數局部變化的 contributing 因素。
熔合強度指數可用于間接評估制造過程變量，同時作為客觀值，允許用戶根據先前定義的標準快速分類零件。
通常，試驗飛行零件會接受機械強度、抗壓等測試，其中會評估其局部熔合強度指數，定義最小和最大公差水平，以進一步在批量生產的批準中使用。
M20-EPS測量柱采用空氣電子技術評估膨脹熱塑性材料中的熔合強度指數。輸入信號的復雜信號調理保證高穩定性和測量重復性。該設備使用兩個參考點（自由空氣逃逸和完全空氣阻塞）進行自校準并評估待測試的材料。在通常的測量過程中，將針形傳感器插入材料中，設備檢測到由于材料細胞結構而產生的氣流阻力，返回一個從0%（最小氣流阻力）到100%（完全氣流阻力）的指數。技術EPS零件通常顯示出60%以上的局部熔合強度指數。
此型號配備高對比度LCD顯示屏（2行，每行16個字符），101段多彩LED條形圖，6個輔助LED指示，工業級薄膜面板，RS232/USB通信接口以及數字I/O端口（10位I/O），用于工業自動化。 特點
- 高度堅固且易于使用。卓越的電子和機械堅固性。
- 集成數據采集，支持與商業SPC軟件通信。
- 無需用戶進行復雜分析，直接讀取瞬時熔合強度指數、平均指數值和標準值偏差
- 在高對比度LCD顯示屏和101段多彩LED條形圖上同時顯示讀數，便于檢測指數超差或零件拒收
- 獨立的非易失性設置，最多可存儲100個產品（每個設置最多可處理4個傳感器），即使在高多樣性零件生產線中，也可以快速而輕松地進行設置。
- 可調頻數字輸入濾波器
- 靈活的條形圖可視化模式，支持展開、縮小、靜態顯示和中心條選項
- RS232C和USB通信接口，便于數據采集或與商業SPC軟件連接
- 并行I/O接口（10位）用于PLC連接或其他自動化信號
- 5個用戶可配置按鍵
