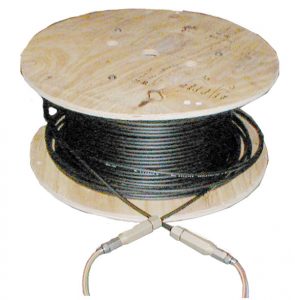

Microwave Photonic Systems,配線電纜,MPS-1500,MPS-1600,MPS-1800,MPS-1900,MPS-2600,MPS-1500,配線電纜是室內額定的連接器化電纜組件，用于在建筑物內將光纖饋線接合點連接到光纖連接器配線面板。IFL電纜組件可配置為集氣室或提升管級單模或多模電纜。還提供單模和多模混合電纜。它可以與拉環/保護套一起訂購，使安裝更容易，并在安裝過程中為連接器提供物理保護。電纜可以在一端或兩端與連接器端接，并結合各種類型的扇出套件以任何分支長度端接。與每個MPS組件一樣，每個連接器都經過測試。該電纜帶有序列號，并附有該電纜專用的測試記錄表。
特征
- 單模、多模或混合多纖電纜
- 提供6至288支數的光纖
- 集成應變消除/扇出套件
- 阻燃或提升電纜
- 分支或分布型電纜
- 拉環和保護連接器套管(可選)
光學參數
| SPEC | 值 | |
|---|---|---|
| 插入損耗 | UPC或APC(單模) | . 30分貝(典型值)，0.50分貝(最大值) |
| 回波損耗(僅單模) | 單件生產成本(Unit Production Costs) | > 55分貝 |
| 單模光纖 | > 65分貝 | |
| 端面幾何形狀 | 纖維高度 | -50納米< x < 50納米 |
| 半徑 | 7毫米< R < 35毫米 | |
| 頂點偏移 | x < 50微米 | |
規范
請參考MPS-1500數據表獲取完整的規格和零件號生成器。
