產品介紹

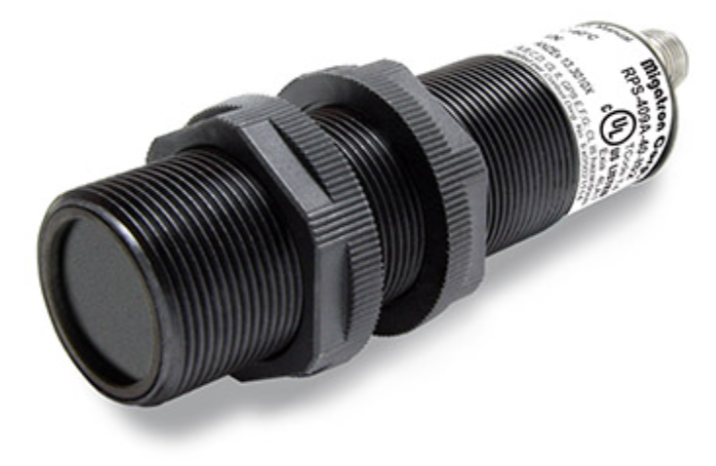

Migatron 的第二代本質安全型超聲波傳感器是經認證可用于危險（分類）場所和爆炸性環境。 RPS-409A-IS2 是首批獲得 ANZEx 證書并可在澳大利亞和新西蘭使用的傳感器之一。它還獲得了歐洲、美國和加拿大的認證。當與經批準的本質安全一起使用時，這些傳感器可用于分類為 ANZEx/ATEX/IECEx 的 0、1、2、20、21 或 22 區以及 C-UL-US 的 I、II 或 III 類危險氣體或粉塵環境障礙。 RPS-409A-IS2 完全密封，防護等級為 IP67。
無需校準，也無需培訓。只需給傳感器通電，輸出電壓就會準確地告訴您目標的距離。例如，RPS-409A-40-IS2 測量 4 至 40 英寸范圍內的距離，并在傳感器和目標之間每英寸產生 0.25 V 電壓。當目標距離四英寸時，輸出電壓為 1.00 V。當目標距離十英寸時，輸出電壓為 2.50 V，依此類推。這種關系在傳感器的整個范圍內都是線性的，因此很容易將輸出電壓轉換為距離。
除了模擬電壓輸出線外，每個傳感器還有一條 Sync/Tx 線，可用于將多個傳感器連接在一起以防止串擾 (Sync)，或控制傳感器何時傳輸 (Tx)。
RPS-409A-IS2 旨在利用當今的 PLC 和計算機模擬輸入卡。編程到 PLC 或計算機中的數值將確定傳感器的零位和量程。
每個傳感器均具有短路保護以確保安全，并具有內置溫度補償，可在整個工作溫度范圍內提供準確的讀數。
傳感器背面的 LED 指示燈在傳感器未檢測到目標時呈綠色，在檢測到目標時呈紅色。
Migatron 的 409A 傳感器在工廠進行了預校準，無需培訓。由于電壓輸出和到目標的距離之間存在線性關系，因此對任何 PLC 進行編程來解釋結果都是一個非常簡單的過程。
例如，RPS-409A-40-IS2 每英寸產生 0.25 伏電壓。因此，當目標距離傳感器 4 英寸時，輸出為 1.00 V。當目標距離傳感器 10 英寸時，輸出為 2.50 V。在 40 英寸處，輸出為 10.00 V。
產品特點
經認證可在爆炸性環境中安全使用
本質安全“ia”
ANZEx、ATEX、IECEx 和 C-UL-US
輸入電壓 16-30 VDC
反極性保護
模擬電壓輸出
短路保護
同步/發射輸入線
各種感應范圍
寬溫度范圍
溫度補償
LED指示燈
獨立傳感器
PPS 或 PVC 外殼
無需培訓
產品參數
Explosion Protection and Approvals
| Europe (ATEX) | Australia and New Zealand (ANZEx) |
|---|---|
| DEMKO 12 ATEX 1103028X | ANZEx 13.3010X |
| I M1 / II 1 GD | Ex ia I/IIC T4 Ma/Ga |
| Ex ia I/IIC T4 Ma/Ga | Ex ia IIIC T101°C Da |
| Ex ia IIIC T101°C Da | -40°C ≤ Ta ≤ +60°C |
| International (IECEx) | Canada and USA (C-UL-US) |
| IECEx UL 12.0001X | File # E226209 |
| Ex ia I/IIC T4 Ma/Ga | Class I, Division 1, Groups A, B, C, and D |
| Ex ia IIIC T101°C Da | Class II, Division 1, Groups E, F, and G |
| -40°C ≤ Ta ≤ +60°C | Class III, Division 1 |
RPS-409A-IS3本質安全型
產品介紹
RPS-409A-IS3 是一款本質安全型模擬超聲波傳感器，有多種范圍可供選擇。當與經批準的本質安全柵一起使用時，RPS-409A-IS3 傳感器可用于分類為 I、II 或 III 級的危險氣體或粉塵環境。

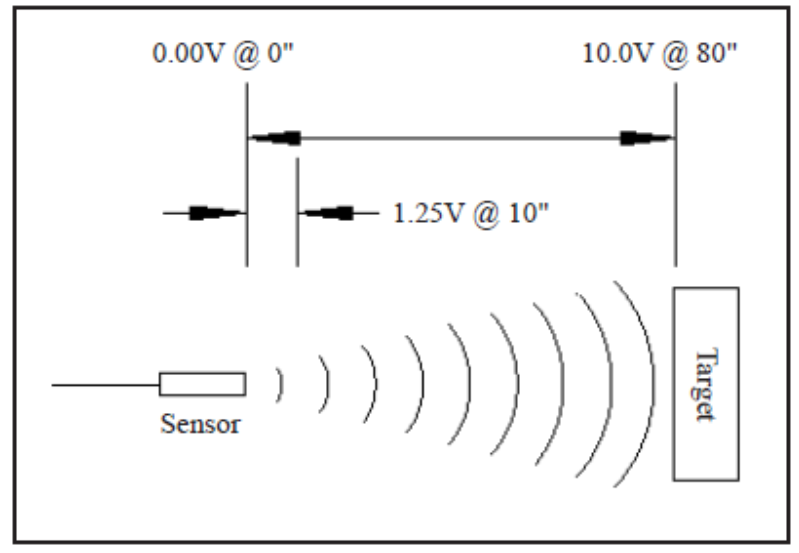

該傳感器獨立于 30mm 桶式外殼中，由 16 – 30 V 直流電源供電，具有反極性保護。 RPS-409A-IS3 具有短路保護的 0 – 10 V 直流模擬輸出。模擬電壓是基于單位最大范圍的每英寸固定伏特。例如，當使用 RPS-409A-80-IS3 時，輸出為每英寸 0.125 V 線性。距離傳感器 10 英寸的目標將產生 1.25 V 的輸出，距離傳感器 80 英寸的目標將產生 10 V 的輸出。
RPS-409A-IS3 具有內置溫度補償，可在整個工作溫度范圍內提供準確的讀數。
提供 LED 指示燈。未檢測到目標時 LED 呈綠色，檢測到目標時 LED 變為紅色。傳感器完全密封，必須使用防護等級為 IP67 或更高的電纜進行連接。
除了模擬輸出線外，傳感器還有同步/Tx 線。該線可用于將多個傳感器連接在一起（同步）以防止串擾，或（Tx）以控制傳感器何時傳輸。
RPS-409A-IS3 旨在利用當今的 PLC 和計算機模擬輸入卡。編程到 PLC 或計算機中的數值將確定傳感器的零位和量程。
產品特點
本質安全
LED指示燈
各種感應范圍
模擬電壓輸出
溫度補償
PVC外殼
寬溫度范圍
同步/發射輸入線
產品參數
| Model Number: | Sensor Range: | Transducer Frequency: | Response Time: | Volts Per Inch: |
|---|---|---|---|---|
| RPS-409A-40-IS3 | 4 – 40″ | 175kHz | 85ms | 0.250V |
| RPS-409A-80-IS3 | 6 – 80″ | 135kHz | 85ms | 0.125V |
| RPS-409A-144-IS3 | 10 – 144″ | 70kHz | 175ms | 0.069V |
| RPS-409A-216-IS3 | 12 – 216″ | 70kHz | 175ms | 0.046V |
電源輸入：
16 – 30VDC 反極性保護
（注：必須施加至少 24VDC
到安全屏障）
輸入電流：
24VDC 時最大 24mA應用于安全護欄
輸出：
模擬電壓輸出 0 – 10V
（負載 100k 歐姆至無窮大）
短路保護
環境溫度：
-40 至 +60°C 或 -40 至 +140°F
濕度：
0 – 95% 非冷凝
外殼材料：
聚氯乙烯 (PVC) 外殼
帶 PVC 感應面
批準：
加拿大和美國 – UL/cUL 文件號 E226209
（證書編號：20150302-E226209）
I 級，A、B、C 和 D 組，
II 級，E、F 和 G 組，以及
III 級危險場所。
產品介紹
ZSB-409A 是一款 3 通道直流正極齊納安全柵，適用于本質安全應用。 3 通道設計具有一個 24 V 直流通道和兩個 10 V 直流通道。 ZSB-409A 與 Migatron 的 RPS-409A-IS、RPS-409A-IS2 和 RPS-409A-IS3 超聲波傳感器兼容，并將所有連接整合到一個方便的套件中。 ZSB-409A 保證安裝在危險氣體或粉塵環境中的本質安全電氣設備的安全操作，該環境被分類為 ATEX/IECEx 的 0、1、2、20、21 或 22 區，以及 I、II 或III 為 UL/cUL。
ZSB-409A 安全柵適用于室內或室外溫度不超過安全柵規定范圍 (Ta) 的場所。安全柵必須安裝在安全區域；通常位于具有適當防塵和液體防護等級的機架或控制柜中。 ZSB-409A 設計用于輕松安裝到標準 35 毫米 DIN 導軌上，并配有絕緣線以進行接地連接。
產品特點
DIN 導軌安裝
節省空間的 3 通道設計
與 Migatron 的 RPS-409A-IS、RPS-409A-IS2 和 RPS-409A-IS3 超聲波傳感器兼容
ATEX、IECEx 和 UL/cUL 認證
產品參數 （安全區終端連接）
| Channel# | Terminals | Supply Voltage maximum (V dc) | Fuse Rating (mA) | Nominal Resistance (Ω) |
|---|---|---|---|---|
| 1 | 7 & GND | 25.5 | 50 | 320 (terminals 7 to 3) |
| 2 | 5 & GND | 10.4 | 50 | 2718 (terminals 5 to 1) |
| 3 | 6 & GND | 10.4 | 50 | 2718 (terminals 6 to 2) |
GND = 安全區域接地端子為 8、13、14、15 和 16
施加到非本質安全裝置或本質安全相關裝置/設備的最大電壓 Um 為 250 V rms 或直流。
實體參數：
連接：
籠式端子，每個最大 12 AWG 實心/絞合
銅線類型，扭矩 5-7 磅。在。 (0.6-0.8牛米)
環境溫度：
-40°C ≤ Ta ≤ +60°C (-40°F ≤ Ta ≤ +140°F)
濕度：
0 – 95% 非冷凝
殼材料：
聚酰胺
保護：
ZSB-409A 型必須安裝在具有合適的最終用途外殼內
環境等級，入口防護等級至少為 IP20。
安裝：
DIN 導軌
重量：
約 270 克（9.5 盎司）
尺寸：
長度= 99毫米（3.9英寸），寬度= 22.5毫米（0.9英寸），高度= 114.5毫米（4.5英寸）
