M-1000 控制器

產品介紹

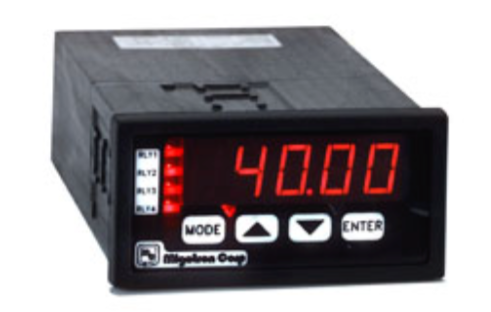

M-1000模擬控制器是一款多用途雙傳感器控制器，在過程控制領域有著廣泛的用途。它設計用于與 Migatron 的任何模擬輸出傳感器以及用于溫度補償?shù)臏囟忍筋^配合使用。其簡單的編程模式允許輸入指令并查看先前編程的值。它接受標準 0-20 mA、4-20 mA、0-5V、2-10V、0-10V 模擬輸入。微控制器通過近縮放點和遠縮放點對輸入進行數字縮放，然后該信息顯示在 4 1/2 位數字顯示屏上。該屬性還包含在可選的第二通道輸入中，以增加可擴展性。該控制器還可以向傳感器提供 24 伏、最高 110 毫安的電流。輸出由四個固態繼電器組成，用作外部限制監視器。這些輸出可以編程為常開或常閉，并且可以連續切換 2-130 VAC 或 VDC、100 mA DC 或 50 mA AC。

還提供 RS485 串行通信端口。通信波特率可以為 300、1200、2400、4800 和 9600。每個控制器都可以配置為傳輸標準 ASCII 代碼，最大距離可達 10,000 英尺。 M-1000 以每秒 25 次的速率對其輸入進行采樣，并包括自動歸零功能。其模數轉換器的精度可達 ± 0.05 mV，其轉換器的漂移額定值為每攝氏度 50 ppm。 M-1000 由 120 VAC、8 瓦供電，所有輸入和輸出均通過可靠的螺絲夾電纜連接器牢固固定。

產品特點

模擬輸入
雙傳感器控制
溫度。賠償
通訊接口 RS485
厚度測量
密封前面板 (NEMA) 4
程序鎖訪問代碼
外殼 1/8 DIN
顯示縮放
電源 24 VDC 時 110 mA

產品參數

1) 4 1/2 位顯示器，用于向用戶顯示數據，并在編程時顯示設定值。

2) 繼電器指示燈 LED，指示哪些輸出已打開，并在程序狀態下閃爍。

3) 程序模式選擇器按下時會顯示程序選擇。

4) 通道 1 和通道 2 的 LED 指示燈。

5) 向上光標增加數值。

6) 向下光標減小數值。

7) Enter 按鈕將程序選擇存入內存。 M-1000 控制器提供 4 個獨立的設定點，具有獨立的繼電器輸出，可通過 N.O. 或 N.O. 進行編程。或 N.C. 該裝置最常見的應用是液位控制。使用模式選擇器以及向上和向下光標，可以設置高設定點 (SP2) 和低設定點 (SP3)，以保持特定窗口之間的水平。然后使用相同的功能鍵可以設置高報警 (SP1) 和低報警 (SP4) 設定點，以防止液位達到危險的高或低。在此操作期間，M-1000 還通過其數字顯示屏為用戶提供水平儀的連續位置更新。該顯示可以縮放以多種不同的單位讀出，例如英寸、厘米、加侖等。

SPC-701

產品介紹

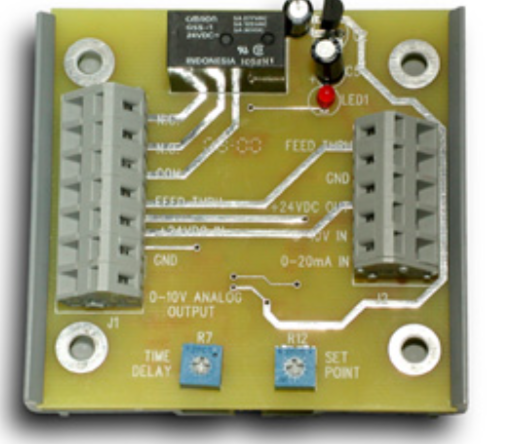

SPC-701 是一款具有 1 個設定點的可調控制器。設定點獨立調節，并具有 C 型繼電器輸出。該控制器可與任何產生 0-20 mA、4-20 mA、0-10V 或 2-10V 模擬輸出的傳感器或設備一起使用。 SPC-701 可與所有 Migatron 模擬輸出傳感器配合使用。除1路繼電器輸出外，還有1路0-10V模擬輸出。該輸出可用于驅動儀表或其他模擬驅動控制器。該模擬輸出可以饋送到 SPC-701 或 SPC-704 以提供額外的設定點。 SPC-701 還提供 24 VDC 激勵電源來驅動輸入傳感器。 SPC-701 具有信號平均電位器，有助于減少信號突然變化期間的誤跳閘。

SPC-701 可以安裝在卡扣軌道、DIN 導軌（帶有可選的 DIN 安裝板。部件號#7942742）或四個螺柱上。接線端子采用壓開式，方便接線。有一個易于查看的明亮 LED 指示燈顯示繼電器狀態。 SPC-701 由 24VDC 供電。整個板上有一條隔離的饋通路徑，可用作接線輔助工具。繼電器輸出可處理高達 3 安培的電流。電源開啟狀態 LED。

產品參數

SPC-704

產品介紹

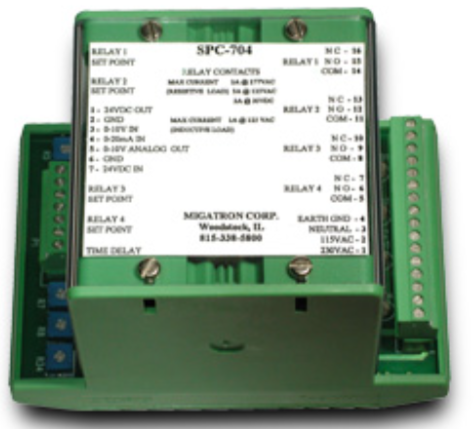

SPC-704 是一款具有 4 個設定點的可調控制器。 4 個設定點可獨立調節，每個設定點都有一個 C 型繼電器輸出。該控制器可與任何產生 0-20mA、4-20mA、0-10V 或 2-10V 模擬量的傳感器或設備一起使用。輸出。 SPC-704 可與所有 Migatron 模擬輸出傳感器配合使用。除4路繼電器輸出外，還有1路0-10V模擬輸出。這可用于驅動儀表或其他模擬驅動控制。該模擬輸出還可以饋送到第二個 SPC-704 以產生額外的輸出。 SPC-704 還提供 150 mA 的 24 VDC 激勵電源來驅動輸入傳感器。 SPC-704 具有信號平均電位器，有助于減少信號突然變化期間的誤跳閘。

在機械方面，SPC-704 由堅固 (UL 94) 批準的材料制成。該控制器可安裝在 DIN 導軌上。接線端子可拆卸，方便接線。有易于查看的明亮 LED 來顯示繼電器狀態。 SPC-704 有兩個版本：115 VAC 或 230 VAC*。如果沒有交流電源，這兩個版本也可以使用 24 VDC 供電。繼電器輸出可處理高達 3 安培的電流。

產品特點

模擬輸入

雙導軌安裝

模擬輸出

流/直流電源輸入

四個可調輸出

C 型繼電器輸出

傳感器激勵功率

可拆卸接線端子

產品參數
