RPS-8000遙感器
產品介紹

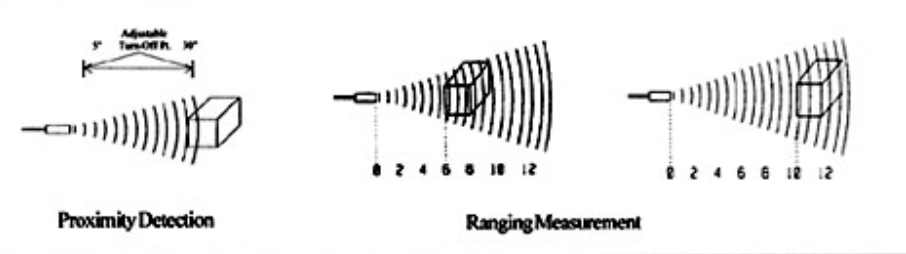

RPS-8000A 專為在一般區域需要 2 個或更多傳感器的應用而設計。 RPS-8000A 最多可處理 8 個 TSR-3 傳感器，RPS-8001A 最多可處理 8 個 SSR-3 傳感器（不銹鋼）。這些傳感器是多路復用的，因此它們可以彼此靠近地運行而不會產生干擾。每個傳感器具有三個輸出：模擬電壓、模擬電流和 C 型繼電器。如果需要隨距離減小的信號，每個模擬輸出都有一個零和跨度控制以及一個反相開關。每個繼電器輸出都有一個 25 轉電位器，因此可以調整檢測點。
該儀器的另一個特點是能夠補償溫度變化。為了實現這個傳感器“0”觀察固定距離并調整電路以給出正確的讀數。由于所有其他通道都使用相同的補償電路，因此它們也會針對溫度、濕度和壓力變化進行補償。 RPS-8000A 還能夠通過外部源進行控制。在此模式下操作時，用戶可以指示 8 個傳感器中的任何一個輸出“S1”。這樣就只需要一個輸入。另一個外部控制是速率。這控制了傳感器更新的速率。
產品特點
各種感應范圍
窄感應光束
高頻
LED指示燈
密封換能器
多路復用 2 – 8 個傳感器
模擬電流和電壓
隔離 C 型繼電器輸出
溫度補償
小型遠程傳感器
產品參數
| Operational Range: | Adjustable 4″ to 12″ Adjustable 5″ to 36″ Adjustable 8″ to 72″ | ||
|---|---|---|---|
| Power Input: 120VAC | 120VAC 15-24 VDC | ||
| Input Current: Ambient Temperature: | 75mA max. AC, 600mA max. DC 5oC to 49oC or 40oF to 120oF | ||
| Humidity Enclosure: Controller: Transducers: | 0% to 95% Non-condensing Metal Nema 12 TSR-3 Galvanized Steel Housing, Silicone Rubber Sensing Face, Epoxy Filled SSR-3 303 Stainless Steel Housing, 302 Stainless Steel Sensing Face, Epoxy Filled | ||
| Outputs | Isolated Form C Relay .5 Amp Max. at 120 VAC | ||
| Response Time: | 8″ to 72″ ON 100mS – 2S OFF 100mS – 2S | ||
| Accuracy Weight: Controller: TSR-3: SSR-3-72 | +- .040″ or +- .3% of range whichever is greater at 40o – 120o F 22 lbs 4.5 ounces 5.5 ounces |
產品介紹

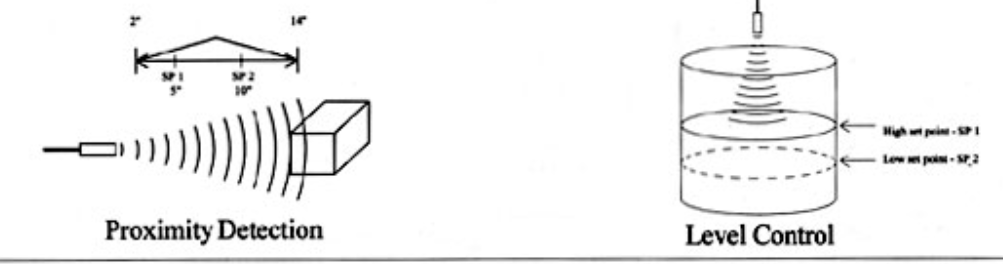

RPS-2100是一款單傳感器設備，具有 2 個獨立范圍控制調節、LED 指示燈和 C 型繼電器輸出。這些使得傳感器非常適合高液位和低液位控制，或需要兩個設定點的其他應用。該傳感器還具有獨特的主從功能，使許多相同的單元能夠在彼此靠近的情況下使用，而不會產生串擾干擾。例如，如果在一個較近的區域需要三個傳感器，則一個傳感器將作為主傳感器，另外兩個傳感器將作為從傳感器。這是通過板上的 X IN、X OUT 和 GND 連接來完成的。一個傳感器（主傳感器）將通過 X OUT 和 GND 端子發送信號。它們將連接到其他兩個傳感器（從屬傳感器）的 X IN 和 GND 端子。通過以這種方式連接的傳感器，所有單元將同時發送和接收。這樣就可以防止串擾，并使所有三個傳感器能夠在彼此非常接近的情況下同時使用。
還為每個設定點提供單獨的開啟和關閉延遲電位器。所有四個延遲控件都位于外殼盒內黑色模塊的旁邊。遠程傳感器允許在狹窄的空間內安裝傳感器頭，同時控制器不妨礙操作。 (2) 個獨立且隔離的 C 型繼電器提供 N.O.和 N.C. 輸出。該傳感器的工作頻率為 38.5kHz，具有寬感應光束，可以檢測更大傾斜角度的物體。 RPS-2100 可用的感應范圍包括 2 英寸至 14 英寸、5 英寸至 72 英寸和 10 英寸至 240 英寸。安裝法蘭、LED 指示燈、量程電位計和 6 英尺。包括傳感器電纜。提供可選的電纜長度。
