應用介紹
蒸煮后，果肉通過吹掃管線進入吹掃罐，然后到達洗滌區。 擴散洗滌器從纖維中洗滌黑液。 然后在漂白過程之前將洗滌過的紙漿過篩。 稀黑液從洗滌區流向化學回收區。
MISCO在線折光儀用于吹瓶線，萃取和洗滌階段，以測量蒸煮器的效率。 在洗滌中，黑液被水置換。 為了優化紙漿的化學消耗和用水量，必須在洗滌之前和之后測量黑液濃度。
折光儀可以計算物料平衡，并可以優化和控制蒸煮器效率和洗滌過程。

折光儀用于測量萃取，吹瓶管線和洗滌階段的黑液固體。 測量不受氣泡，顆粒，稠度，流量，離子變化，pH，溫度，壓力，顏色或湍流的影響。
主要特點：
– 提高洗滌效率
– 一致的紙漿質量
– 降低漂白成本
– 提高蒸發效率-環境效益

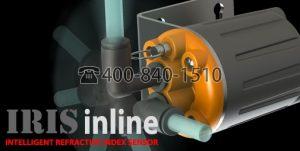

IRIS在線折光儀簡介

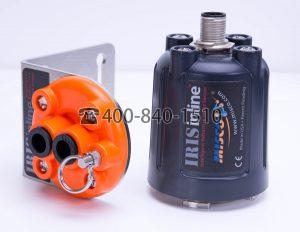

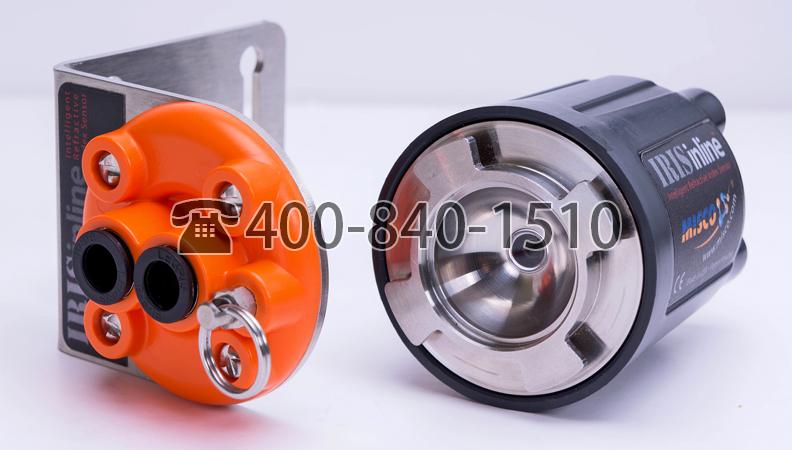

新型MISCO IRIS在線傳感器（TM）是完全獨立的測量系統，代表了濃度傳感的新標準。 模塊化設計包括一個帶有兩個即插即用I / O端口的流通式適配器和一個集成的安裝支架。 無需工具即可將可拆卸的“智能傳感器”從適配器上卸下，進行清潔或維護只需四分之一圈。 傳感器獨立于外部控制箱工作，可輸出4至20 mA或0至10伏的信號，可直接連接到PLC或數據采集系統。 傳感器可以通過我們廣泛的標度庫中的任何一種標度進行編程。

產品特點

• 智能傳感器技術

與傳統的在線或過程折光儀不同，IRIS在線傳感器是真正的“智能傳感器”，它們獨立于外部控制箱運行，并直接與數據采集或過程控制儀器通信。 IRIS傳感器可以測量折射率，溫度可以校正讀數，將折射率轉換為更人性化的度量單位，然后眨眼即可傳輸結果。

• 簡單的通訊

每個IRIS傳感器都配備有使其與外界通信的選件。 入門級IRIS傳感器提供用戶可選的4至20mA或0至10 V模擬通信，而IRIS +傳感器可配置為使用ASCII文本進行模擬通信或可選的RS232串行數字通信。 可以通過Windows?計算機上的USB端口，通過MISCO Inline Connect™軟件對所有IRIS傳感器進行配置和校準。

• 安裝簡單

顧名思義，大多數在線折光儀都以“在線”方式安裝在主流程中。 嵌入式安裝經常需要特殊的，通常昂貴的定制適配器，并且必須關閉整個過程才能卸下傳感頭以進行清潔或維護。 使用通用的現成硬件，可以將IRIS在線傳感器輕松連接到旁路流，該旁路流與主過程一起運行。

MISCO IRIS傳感器可以輕松地集成到您的過程中，而不是強迫您使過程適應該傳感器的傳感器。 流通適配器的表面上有兩個即插即用的I / O端口，可輕松將IRIS傳感器連接到幾乎任何類型的過程。 這些5/16英寸（8毫米）端口可容納幾乎無限數量的常用廉價現成連接器和適配器。 無論您是運行鋼管，撓性管，軟管還是管道，都可能有一個快速的即插即用適配器可以滿足您的需求。

在線折射率傳感器與在線折光儀有何不同？

在線折射儀在大多數情況下可以最好地描述為連接到外部控制盒的“啞傳感器”。專用控制盒通常托管一個顯示器，用戶界面以及與外部設備（如PLC，計算機或其他數據捕獲設備）的連接。將控制箱安裝在靠近傳感器的位置會占用空間，增加安裝時間，是增加的費用，并且是維護或破壞的另一件事。通常，管道選項很少，因為Dumb-Sensor通常安裝在主流程中，并且經常需要特殊的，通常價格昂貴的適配器。

Dumb-Sensor / Control Box（啞傳感器/控制箱）模型回溯到早期。在數字控制的新世界中，很少有人會看控制箱上的顯示屏。大多數用戶只想將傳感器連接到他們的網絡中，并在計算機，HMI或SCADA設備上讀取測量值。在大多數安裝中，確實不需要外接顯示器。

與傳統的在線或過程折光儀不同，IRIS在線傳感器是真正的“智能傳感器”，其操作完全獨立于外部控制器。 IRIS在線設計為通過4至20 mA或0至10伏的模擬輸出直接連接到您的控制系統。如果您確實需要數字顯示，則可以添加便宜的現成面板儀表。

靈活的安裝

顧名思義，大多數在線折光儀都以“在線”方式安裝在主流程中。嵌入式安裝經常需要特殊的，通常昂貴的定制適配器，并且必須關閉整個過程才能卸下傳感頭以進行清潔或維護。使用通用的現成硬件，可以將IRIS在線傳感器輕松連接到旁路流，該旁路流與主過程一起運行。

MISCO IRIS傳感器可以輕松地集成到您的過程中，而不是迫使您使過程適應該傳感器的傳感器。流通適配器的正面有兩個即插即用的I / O端口，可輕松將IRIS傳感器連接到幾乎任何類型的過程。這些5/16英寸（8毫米）端口可容納幾乎無限數量的通用廉價現成連接器和適配器。

以下是一些連接器選項：

• 5/16英寸撓性管可以直接伸入一個即插即用I / O端口中，而直接伸入另一個。
• 兩個直角彎頭，一個短而一個長，可以推入I / O端口并提供360°旋轉，以便可以從任何角度進入線路。
• 5/16英寸即插即用適配器可以擴展以容納3/8英寸的撓性管，并且可以減小到?英寸，3/16英寸或5/32英寸的管。
• 5/16英寸即插即用適配器可轉換為1/8英寸或?英寸NPT-M，10-32 UNF，BSPT或BSPP。
• ?” NPT-M接頭可以連接多種尺寸的NPT管接頭。
• 5/16英寸一鍵通接頭到1/4英寸軟管倒鉤。

無論您是運行鋼管，撓性管，軟管還是管道，都可能有一個快速的即插即用適配器可以滿足您的需求。

如何安裝

安裝快速簡便：

1.將安裝支架擰到C通道，Unistrut或其他方便的位置。

2.將管線穿過直通適配器。

3.將傳感器電纜從PLC或數據捕獲設備連接到傳感器安裝位置。

4.配置傳感器：首次收到IRIS傳感器時，請使用MISCO Inline Connect軟件（隨附）將其配置為需要。 只需將傳感器插入計算機的USB端口并運行軟件即可。 配置非常簡單！

5.連接傳感器和流通適配器。 需要轉動1/4圈并將其鎖定到位。 無需工具。

6.將傳感器電纜固定到IRIS傳感器的背面，即可開始使用。

*傳感器將配備特殊的配置軟件。 需要運行MS Windows操作系統和USB端口的計算機。

關于MISCO折光儀

MISCO折光儀已經有60多年的歷史了，是折光儀領域備受推崇的行業領導者。 我們保持這一領導地位是因為折光儀就是我們要做的-只是折光儀。 對于我們來說，折光儀不僅僅是目錄產品或副業，而是我們的唯一業務。 這就是使我們與眾不同的原因。 我們的首要任務是為您提供強大，可靠的客戶服務和技術支持。 我們組建了一支工程師團隊，以快速，準確地為您提供應用協助，以最大程度地提高儀器性能并最大程度地減少您的挫敗感。 我們在折光儀業務方面積累了數十年的經驗，可為世界幾乎每個可能的領域和地區的客戶提供幫助。 正是這種經驗使我們能夠獨特地提供創新的解決方案和產品。

?
