Newmark System 的光學云臺設計用于對大型光學器件、天線、望遠鏡和相機進行精確掃描、指向和跟蹤。
我們的產品還用于測試和校準慣性傳感器、導引頭和陀螺儀。 Newmark 的光學產品具有多種尺寸和功能，可在各種定位環境中工作。

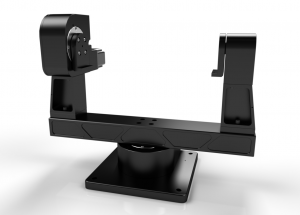

Newmark 的高精度 12 英寸電動云臺支架專為大型光學器件、天線和其他傳感器的通用指向、掃描、跟蹤和運動模擬應用而設計。
我們的大型 2 軸云臺配備高性能旋轉平臺，具有出色的剛度和負載能力，適用于各種應用。
GM-12 大型云臺支架使用高扭矩 NEMA 23 步進電機或伺服電機，與精密預加載蝸輪蝸輪耦合，提供高分辨率定位。 光限位開關和原位開關是標準配置。 GM-12 可選擇用于 12 英寸（300 毫米）直徑光學器件的鏡面單元或扁平有效載荷安裝板。 有效載荷安裝板有 1/4-20 或 M6 螺紋可供選擇。 GM-12 的后部有連接器，可實現清潔可靠的連接。
特殊環境選項
GM-12 提供真空兼容?（10^-7 torr） 和擴展溫度（-40°C 至 70°C）版本。
自定義解決方案照片庫
規格
分辨率 | 0.36 弧秒（步進電機）、4.5 弧秒（伺服電機） |
準確性 | ±72 弧秒 |
最大速度 | 20°/sec（步進電機），80°/sec（伺服電機） |
重復性（單向） | 5 弧秒（單向），40 弧秒（雙向） |
最大輸出扭矩 | 10.2 牛米（90 磅英寸） |
最大有效載荷重量 | 23公斤（50磅） |
行程范圍 | 方位角： ± 90° ， 仰角： ±90° ， 其他行程范圍可選 |
編碼器 | 安裝在電機后部的光學旋轉編碼器，帶分度的 4000 CPR （步進電機可選） |
限位開關 | 雙軸上的光學行程末端限位開關 |
起源 | 位于行程中間的光學原位開關。 編碼器上的光學索引標記 |
傳動比 | 72:1 |
載物臺重量 | 15公斤（33磅） |
材料 | 鋁合金結構 |
完成 | 黑色陽極氧化 |
工作溫度 | 0°C 至 50°C |
尺寸
GM-12 不帶有效載荷安裝板
?
GM-12 帶有效載荷安裝板
GM-12 帶鏡面電池
?
電機選件
尺寸 23 無刷直流伺服電機
- NEMA 23無刷直流伺服電機
- 4000 計數/轉速光學旋轉編碼器，帶分度標記
- 持續扭矩：0.81 Nm （116 oz-in）
- 與以下運動控制器兼容：NSC-G 系列
