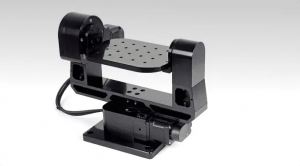

Newmark 的高精度 6 英寸電動云臺系統專為小型光學器件、天線和其他傳感器的通用指向、掃描和跟蹤應用而設計。
GM-6云臺系統配備了高性能旋轉平臺，具有出色的剛度和負載能力，適用于各種應用。
GM-6 標配高扭矩 NEMA 17 步進電機。云臺可選配安裝在步進電機背面的旋轉編碼器。對于高速應用，GM-6 可配備無刷直流伺服電機。
GM-6 可選擇用于 6“ （150 mm） 直徑光學元件的鏡面單元或扁平有效載荷安裝板。有效載荷安裝板有 1/4-20 或 M6 螺紋可供選擇。
對于需要 360 度連續行程的應用，GM-6 可在一個或兩個軸上使用滑環。
規格
分辨率 | 0.29 弧秒 （MicroStepping） |3.6 arc-sec（伺服電機） |
準確性 | ±72 弧秒 |
最大速度 | 25°/sec （步進電機） |80°/sec（伺服電機） |
最大負載 | 11.3公斤（25磅） |
重復性 單向 | 5 弧秒 |
行程范圍 | 方位角：± 90° 仰角：±90° 其他行程范圍可用。 |
限位開關 | 光學，位于兩個軸上±90° |
編碼器 | 安裝在電機后部的光學旋轉編碼器，帶索引 的 4000 CPR（可選） |
起源 | 位于行程中間的光學原位開關。 |
傳動比 | 方位角：90：1 海拔：90：1 |
載物臺重量 | 15磅 |
材料 | 鋁 |
完成 | 黑色陽極氧化 |
電機選件
尺寸 17 步進電機
- NEMA 17 高扭矩無刷電機
- 1.33 安培/相
- 2.5歐姆/相
- 42 oz-in 保持扭矩
- 1.8度/步
- 與以下運動控制器兼容：?NSC-A1 系列?|NSC-A2L系列?|NSC-G系列
尺寸 17 無刷伺服電機
- NEMA 17無刷直流伺服電機
- 4000 計數/轉速光學旋轉編碼器，帶分度標記
- 連續失速扭矩：0.25 Nm （36 oz-in）
- 峰值扭矩：0.70 Nm （100 lb-in）NSC-3311系列?|NSC-G系列
