美國NEWMARK SYSTEMS NLS4真空兼容線性載物臺

Newmark Systems 提供許多線性載物臺旋轉載物臺和萬向節安裝座,均采用真空兼容版本。

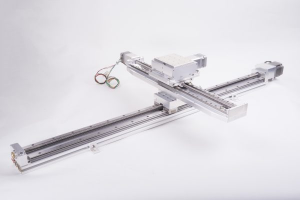

NSL4 系列線性滑軌提供 XY 和 XYZ 配置。

NLS4 線性平臺的真空兼容版本在尺寸上與標準 NLS4 相同。載物臺的每個部分都經過修改,以最大限度地減少虛擬泄漏和放氣。

所有鋁制部件均采用透明鐿絲,軸承采用Braycote 601EF潤滑脂潤滑,所有電線均使用聚四氟乙烯絕緣層。步進電機和限位開關專為真空應用而設計。緊固件由不銹鋼制成,如果用于盲孔,則通風以消除虛擬泄漏。

驅動系統采用不銹鋼ACME絲杠和乙縮醛塑料驅動螺母。驅動螺母提供零背隙操作,可自動調整磨損情況,以確保在載物臺的整個生命周期內實現零背隙。

直線導軌軸承的使用提供了具有高負載能力和剛度的平穩運動。由于滑塊在舞臺的整個行程中都有支撐,因此可以實現良好的懸臂式負載能力。

電機和信號線長 0.6 m (24“),端接 DB-9 連接器。請注意,DB-9 連接器不兼容真空。

規格
旅行50 毫米(2 英寸)、100 毫米(4 英寸)、150 毫米(6 英寸)、200 毫米(8 英寸)、250 毫米(10 英寸)、300 毫米(12 英寸)、350 毫米(14 英寸)、400 毫米(16 英寸)、500 毫米(20 英寸)、600 毫米(24 英寸)
分辨率1.5875 mm/轉鉛0.03 μm @ 50,000 步/轉電機分辨率
6.35 mm/轉引線0.13 μm @ 50,000 步/轉電機分辨率
最高速度1.5875 mm/轉鉛10 毫米/秒
6.35 mm/轉引線50 毫米/秒
最大負載22.6公斤(50磅)
重復性 雙向10微米
準確性0.0006 毫米/毫米
載物臺重量NLS4-2 = 1.3 千克(3 磅)|NLS4-4 = 2.1 千克(4.7 磅) |NLS4-6 = 2.4 千克(5.3 磅)
NLS4-8 = 2.5 千克(5.7 磅) |NLS4-10 = 2.8 千克(6.3 磅) |NLS4-12 = 3.1 千克(6.9 磅)
材料
完成透明銥石
工作溫度0°C至50°C(電機外殼不應超過80°C)

尺寸

真空兼容 NLS4 系列
?真空兼容 NLS4 系列

電機選件

NEMA17_Vacuum_Motor

NEMA 17 真空兼容步進電機

所有的油漆和油都從電機上去除。接下來,使用高溫繞組和聚四氟乙烯引線。

  • NEMA 17 高扭矩步進電機
  • 0.95 安培/相
  • 5.0歐姆/相
  • 3.1 mH/相
  • 1.8度/步
  • 兼容以下運動控制器:NSC-A1 系列?|NSC-G系列
