Newmark 的 NLS4 系列線性平臺以較小的占地面積提供高分辨率和可重復性。
提供 NLS4 系列的真空兼容版本。NLS4 專為研究和其他需要精確定位的工業領域的各種應用而設計，例如半導體加工、光纖制造和生物技術自動化。 NLS4 系列載物臺的設計經過優化，通過使用 FEA 分析實現最大的穩定性和性能，并結合了最佳的材料和組件選擇。 為了提高可靠性和耐用性，導軌和絲杠采用堅固的機加工蓋板進行保護，編碼器直接安裝在內部絲杠上，而不是安裝在電機后部時受到沖擊和污染。所有 NLS4 系列載物臺均由 6061 鋁合金加工而成，以提供輕巧、堅硬和穩定的線性載物臺。 驅動系統采用不銹鋼ACME絲杠和內部潤滑的塑料驅動螺母。驅動螺母提供零背隙操作，可自動調整磨損情況，以確保在載物臺的整個生命周期內實現零背隙。 直線導向軸承采用直線導向軸承，運動平穩，承載能力和剛度高。由于滑塊在舞臺的整個行程中都有支撐，因此可以實現良好的懸臂式負載能力。 為便于操作，提供了用于電機功率和限位/編碼器信號的單獨連接器。集成限位開關和高扭矩尺寸 17 步進電機作為標準配置提供。
規格

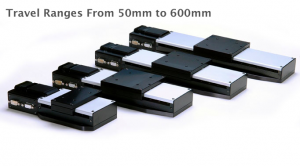

| 旅行 | 50 毫米（2 英寸）、100 毫米（4 英寸）、150 毫米（6 英寸）、200 毫米（8 英寸）、250 毫米（10 英寸）、300 毫米（12 英寸）、350 毫米（14 英寸）、400 毫米（16 英寸）、500 毫米（20 英寸）、600 毫米（24 英寸） | |
| 分辨率 | 1.5875 mm/轉鉛 | 0.03 μm @ 50,000 步/轉電機分辨率 |
| 6.35 mm/轉引線 | 0.13 μm @ 50,000 步/轉電機分辨率 | |
| 最大行駛速度 | 1.5875 mm/轉鉛 | 12 毫米/秒 |
| 6.35 mm/轉引線 | 步進電機：50 毫米/秒?伺服電機：100 毫米/秒（2 英寸至 16 英寸行程），50 毫米/秒（20 英寸和 24 英寸行程） | |
| 最大負載 | 水平 | 50 千克 |
| 起重能力 | 15 磅 | |
| 重復性 雙向 | 15微米 | |
準確性 | 0.0006 毫米/毫米 | |
| 載物臺重量 | NLS4-2 = 3 磅 |NLS4-4 = 4.7 磅 |NLS4-6 = 5.3 磅 | |
| NLS4-8 = 5.7 磅 |NLS4-10 = 6.3 磅 |NLS4-12 = 6.9 磅 | ||
| 材料 | 鋁 | |
| 完成 | 黑色陽極氧化 | |
尺寸
NLS4 2“ 至 24” 行程
?
帶MDrive智能步進電機
?
NLS4 帶無刷伺服電機
?
NLS4 XY 組件
?
電機選件
尺寸 17 無刷伺服電機
- NEMA 17無刷直流伺服電機
- 4000 計數/轉速光學旋轉編碼器，帶分度標記
- 連續失速扭矩：0.25 Nm （36 oz-in）
- 峰值扭矩：0.70 Nm （100 lb-in）:NSC-3311系列?|NSC-G系列
尺寸 17 MDrive 智能步進電機
MDrive 電機是一款 NEMA 17 號高扭矩 1.8° 步進電機，集成了先進的高分辨率微步進驅動器和功能齊全的可編程運動控制器。使用MDrive電機，無需外部運動控制器。
- 集成微步驅動器、運動控制器和高扭矩電機
- 兩條 +5 至 +24 VDC I/O 線路
- 一個 10 位模擬輸入可選：0 至 +10 VDC，0 至 +5 VDC
- RS-422/485 通信
- 輸入電壓：+24 VDC
