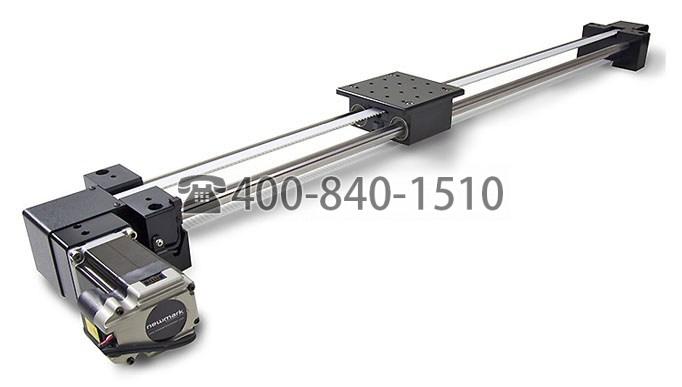

美國newmark eBelt –皮帶驅動長行程線性滑軌

eBelt長行程線性滑軌設計用于要求快速定位輕負載的研發，自動化和其他工業領域中要求不高的應用。

eBelt長行程線性滑軌設計用于研發，自動化和其他需要快速定位輕負載的工業領域的各種應用。

eBelt線性滑軌的行程范圍為700mm至1500mm。eBelt標配高扭矩尺寸的23步進電機，或者可選配MDrive智能步進電機。旋轉編碼器也提供兩種電機選件。行程限位開關是eBelt線性位移臺的標準配置。

驅動系統利用10毫米寬的同步皮帶移動托架。車架使用四個循環球襯套，它們騎在兩個地面加固的軸上，軸支撐在平臺的末端。

所有eBelt線性滑軌均由6061鋁合金加工而成，并進行了黑色陽極氧化處理。

技術指標

行程范圍
700毫米，800毫米，1000毫米，1200毫米，1500毫米
解析度
1.3 μm（計算得出）
重復性
250 μm（空載）
準確性
+/- 0.5毫米
最高?速度
200毫米/秒
最大負荷
6.8公斤（15磅）
舞臺重量
EB-700：7.5公斤（16.5磅）|?EB-1000：8.5公斤（18.8磅）|?EB-1500：11.9公斤（26.3磅）?
材料
鋁合金結構
完
黑色陽極氧化



行程范圍
 700毫米 800毫米 1000毫米 1200毫米
1500毫米
扭轉剛度（度/ Nm）
 0.645 0.323 0.184 0.0922
0.064

外型尺寸

帶步進電機的eBelt? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?帶MDrive電機的eBelt

帶步進電機的eBelt帶MDrive電機的eBelt
