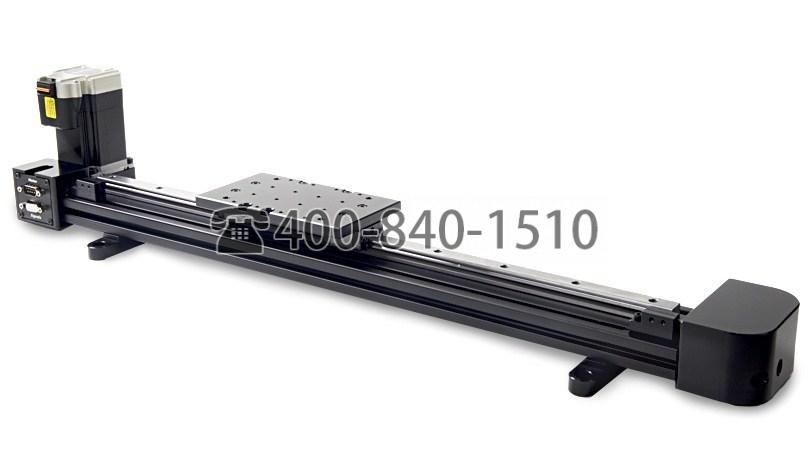

美國Newmark DB系列–皮帶驅動長行程線性滑軌
DB系列皮帶驅動線性滑軌的行程范圍為400mm至1500mm。DB系列標配高扭矩NEMA 23步進電機或可選的MDrive智能步進電機。旋轉編碼器也提供兩種電機選件。可選的5：1變速箱可用于需要較高軸向力和較低速度的應用。行程限位開關是DB系列線性位移臺的標準配置。
該驅動系統利用一條16毫米寬的鋼制同步皮帶移動托架。滑架依靠螺栓固定在堅固的鋁質擠壓底盤上的15mm線性導向軸承支撐。
所有DB系列線性滑軌均由6061鋁合金加工而成，并進行了黑色陽極氧化處理。
技術指標
|
行程范圍
|
400毫米，600毫米，800毫米，1000毫米，1500毫米
|
|
解析度
|
4 μm @ 125微步長|?0.8 μm，5：1變速箱
|
|
編碼器
|
光學旋轉編碼器，用于讀取電機，帶索引的4000 CPR
|
|
電機每轉的線性行程
|
100.53096毫米/轉
|
|
單向重復性
|
10微米
|
|
雙向重復性
|
75微米
|
|
準確性
|
±100微米
|
|
最高?速度
|
1000毫米/秒|?5：1變速箱時300毫米/秒
|
|
最大有效載荷
|
22.6公斤（50磅）
|
|
舞臺重量
|
DB-400：5公斤（11磅）|?DB-600：5.9千克（13磅）|?DB-800：6.8公斤（15磅）|?DB-1000：7.5千克（16.5磅）|?DB-1500：9.5千克（21磅）
|
|
限位開關
|
行程兩端的感應開關
|
|
材料和表面處理
|
鋁合金，黑色陽極氧化
|
|
工作溫度
|
0°C至50°C
|
外型尺寸
? ? ? ? ? ? ?DB系列帶步進電機
