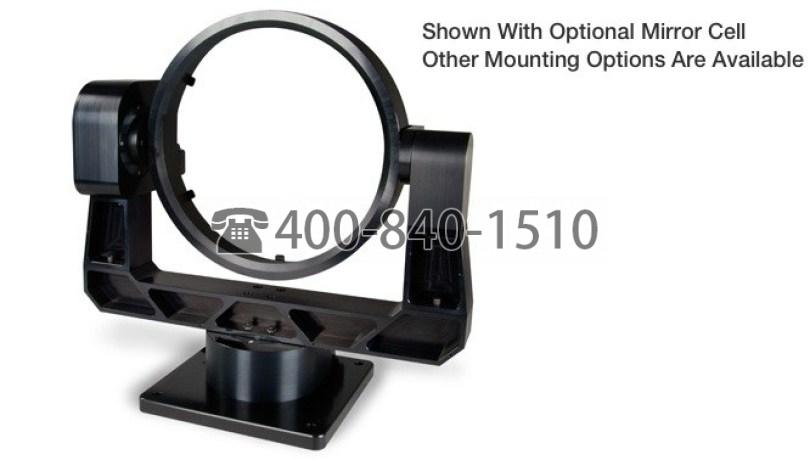

Newmark的高精度12英寸電動萬向架底座設計用于大型光學，天線和其他傳感器的通用指向，掃描和跟蹤應用。
我們的大型2軸云臺安裝架配備了高性能旋轉平臺，并具有出色的剛度和負載能力，使其適用于多種應用。
GM-12萬向支架使用高扭矩NEMA 23步進電機或伺服電機，與精密的預加載蝸輪相連，可提供高分辨率定位。限位開關和家庭開關是標準裝備。GM-12可以選擇用于直徑為12英寸（300毫米）的光學鏡或平面有效載荷安裝板的反射鏡單元。有效負載安裝板提供1 / 4-20或M6螺紋。GM-12的背面具有用于干凈可靠連接的連接器。
GM-12可提供??真空兼容（10 ^ -7 torr）和低溫（-40°C）的產品。
GM-12真空兼容萬向架
技術指標
|
解析度
|
0.36弧秒（步進電機），4.5弧秒（伺服電機）
|
|
準確性
|
72角秒
|
|
最高?速度
|
20°/秒（步進電機），100°/秒（伺服電機）
|
|
重復性（單向）
|
5弧秒（單向），40弧秒（雙向）
|
|
最高?輸出扭矩
|
10.2牛米（90磅英寸）
|
|
最大有效負載重量
|
23公斤（50磅）
|
|
行程范圍
|
方位角：±90°，仰角：±90°，其他行程范圍可用
|
|
編碼器
|
|
|
限位開關
|
光學行程兩端限位開關
|
|
起源
|
光學家用開關位于行駛中間。
編碼器上的光學索引標記 |
|
齒輪比
|
72：1
|
|
舞臺重量
|
15公斤（33磅）
|
|
材料
|
鋁合金結構
|
|
完
|
黑色陽極氧化
|
外型尺寸
帶有鏡池的GM-12
帶有有效載荷安裝板的GM-12
GM-12不帶有效載荷安裝板
