我們的大型三軸云臺安裝座配有高性能旋轉平臺，并具有出色的剛度和負載能力，使其適用于多種應用。
GM-12R使用高扭矩NEMA 23步進電機或伺服電機，并連接到精密的預加載蝸輪，可提供高分辨率定位。限位開關和家庭開關是標準裝備。GM-12R的背面帶有用于干凈可靠連接的連接器。
在GM-12R是在可用的一個?低溫（-40℃）的變化。
滑環版本可用于需要在方位角和仰角軸上旋轉360°的應用中。
技術指標
|
解析度
|
0.36弧秒（步進電機），4.5弧秒（伺服電機）
|
|
準確性
|
72角秒
|
|
最高?速度
|
20°/秒（步進電機），100°/秒（伺服電機）
|
|
重復性（單向）
|
5弧秒（單向），40弧秒（雙向）
|
|
最高?輸出扭矩
|
10.2牛米（90磅英寸）
|
|
最大有效負載重量
|
23千克（??50磅）：有效負載和滾動臺的凈重心必須小于10 Nm。
|
|
行程范圍
|
方位角：±90°
仰角：±90°
橫滾：±90°
最小行程：±45°，最大行程：±135°
請向工廠咨詢其他行程范圍
|
|
編碼器
|
光學旋轉編碼器安裝在電機后部，帶索引的4000 CPR
（步進電機可選） |
|
限位開關
|
光學行程兩端限位開關
|
|
起源
|
光學家用開關位于行駛中間。
|
|
齒輪比
|
72：1
|
|
舞臺重量
|
21.7公斤（48磅）
|
|
材料
|
鋁合金結構
|
|
完
|
黑色陽極氧化
|
外型尺寸
GM-12R-1帶步進電機
帶有步進器+ 4000CPR編碼器的GM-12R-2

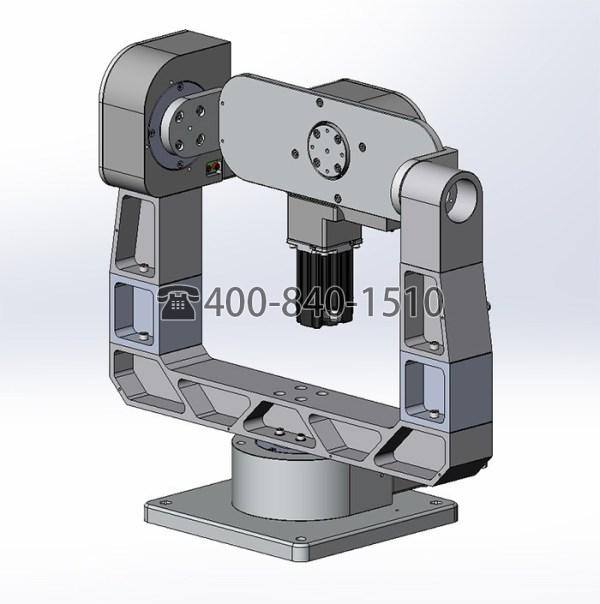

GM-12R-3無刷伺服
