Newmark的高精度GM-12ER 3軸電動云臺安裝架專為大型光學器件，天線和其他傳感器的高精度指向，掃描和跟蹤應用而設計。
GM-12ER還適合用作船舶和飛機的運動模擬器。
我們的大型3軸電動萬向架底座配有高性能旋轉平臺，并具有出色的剛度和負載能力，使其適用于多種應用。GM-12ER裝有直接讀取的高分辨率光學角度編碼器，該編碼器安裝在旋轉的輸出主軸上。與標準GM-12云臺相比，這提高了精度和雙向可重復性。
GM-12ER使用高扭矩NEMA 23步進電機，并連接到精密的預加載蝸輪，可提供無間隙的定位。限位開關和家庭開關是標準裝備。角度編碼器提供一個參考標記，可重復性為+/- 1個編碼器計數。
GM-12ER的背面具有用于干凈可靠連接的連接器。
技術指標
|
解析度
|
0.79弧秒
|
|
準確性
|
+/- 25弧秒
|
|
最高?速度
|
20°/秒
|
|
重復性
|
2角秒
|
|
最高?輸出扭矩
|
10.2牛米（90磅英寸）
|
|
最大有效負載重量
|
23千克（??50磅）有效載荷和滾動臺的凈重心必須小于10 Nm。
|
|
行程范圍
|
方位角：±90°
仰角：±90°
橫滾：±90°
最小行程：±45°，最大行程：±135°
請向工廠咨詢其他行程范圍
|
|
工作溫度
|
0°C至40°C
|
|
編碼器
|
高分辨率光學環形編碼器安裝在輸出主軸上，可直接讀取角度
|
|
限位開關
|
光學行程兩端限位開關
|
|
起源
|
光學家用開關位于行駛中間。
編碼器上的磁性參考標記 |
|
齒輪比
|
72：1
|
|
舞臺重量
|
24.5公斤（64磅）
|
|
材料
|
鋁合金結構
|
|
完
|
黑色陽極氧化
|
外型尺寸

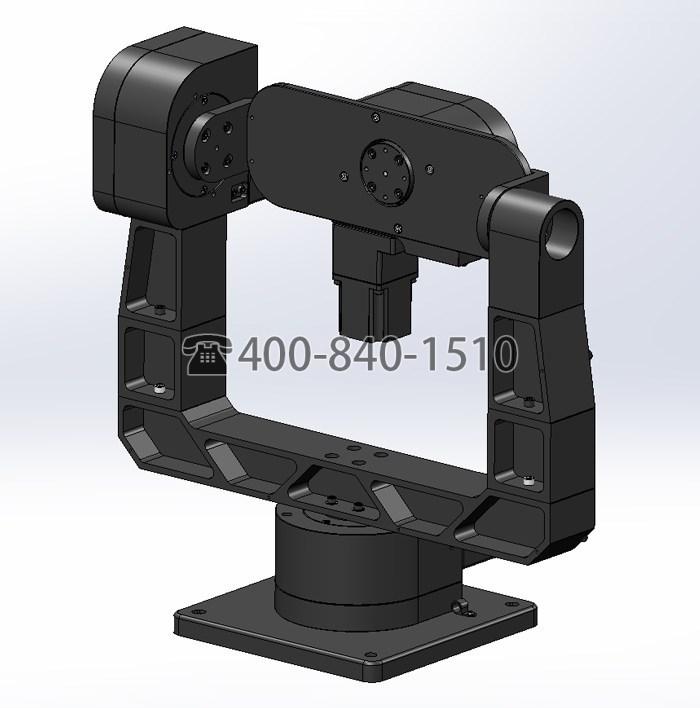

GM-12ER-1帶步進電機
