NLS4系列線性平移臺在小尺寸中提供了高分辨率和重復性。NLS4系列線性平移臺專為研究和工業領域中需要精密定位的各種應用而設計，例如半導體加工、光纖制造和生物技術自動化。
NLS4系列線性平移臺的設計通過有限元分析（FEA）優化，以實現最大的穩定性和性能，并采用了優質的材料和組件選擇。
為了更高的可靠性和耐用性，導軌和導螺桿配備了堅固的加工保護罩，編碼器直接安裝在導螺桿內部，而不是安裝在電機后部，從而避免了沖擊和污染的影響。
所有NLS4系列線性平移臺均采用6061鋁合金加工而成，提供了輕量化但剛性強且穩定的線性平臺。
驅動系統采用不銹鋼ACME導螺桿和內部潤滑的塑料驅動螺母。驅動螺母提供零背隙操作，并能自動調整磨損，確保平臺在整個使用壽命內保持零背隙。
線性導軌軸承的使用提供了平滑的運動、高負載能力和剛性。由于平臺在整個行程中都受到支撐，因此可以實現良好的懸臂負載能力。
NLS4系列線性平移臺技術參數：
| 行程 | 50mm (2″), 100mm (4″), 150mm (6″), 200mm (8″), 250mm (10″), 300mm (12″), 350mm (14″), 400mm (16″), 500mm (20″), 600mm (24″) | |
| 分辨率 | 1.5875 mm/rev lead | 0.03 μm @ 50,000 steps/rev motor resolution |
| 6.35 mm/rev lead | 0.13 μm @ 50,000 steps/rev motor resolution | |
| 最大行程速度 | 1.5875 mm/rev lead | 12 mm/second |
| 6.35 mm/rev lead | Stepper Motor: 50 mm/second Servo Motor: 100 mm/sec (2″ to?16″ travel), 50 mm/sec (20″ & 24″ Travel) |
|
| 最大負載 | 水平 | 50 lbs |
| 提升能力 | 25 lbs， 配有1/16英寸螺距的絲杠選項 | |
| 雙向重復性 | 15 μm | |
|
精度
|
0.0006 mm/mm
|
|
| 重量 | NLS4-2 = 3 lbs | NLS4-4 = 4.7 lbs | NLS4-6 = 5.3 lbs | |
| NLS4-8 = 5.7 lbs | NLS4-10 = 6.3 lbs | NLS4-12 = 6.9 lbs | ||
| 材質 | 鋁 | |
| 效果 | 黑色陽極氧化 | |

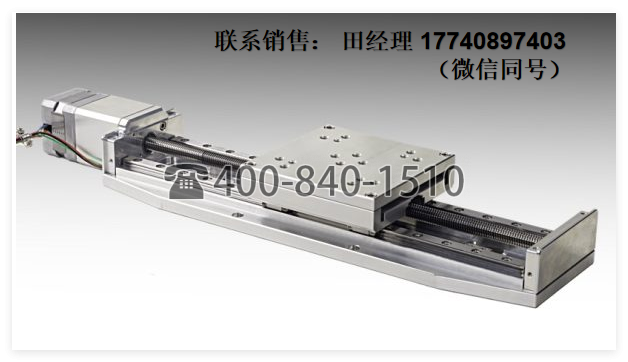

NLS4系列線性平移臺
