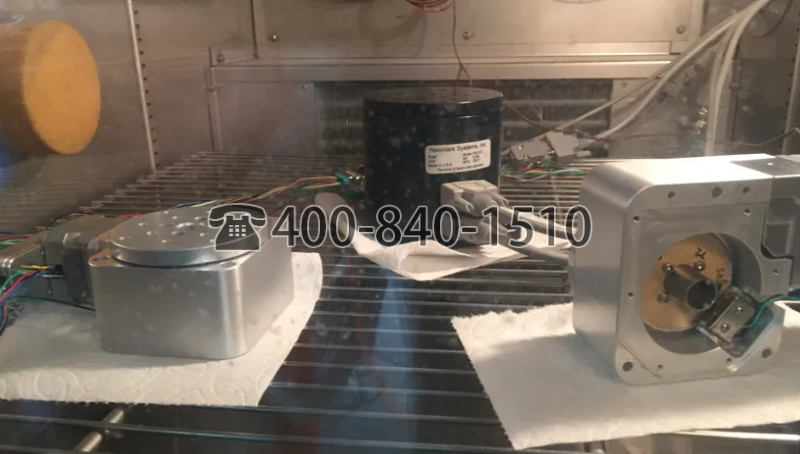

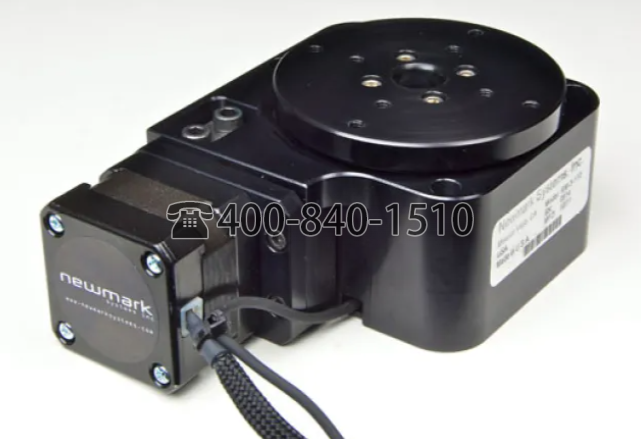

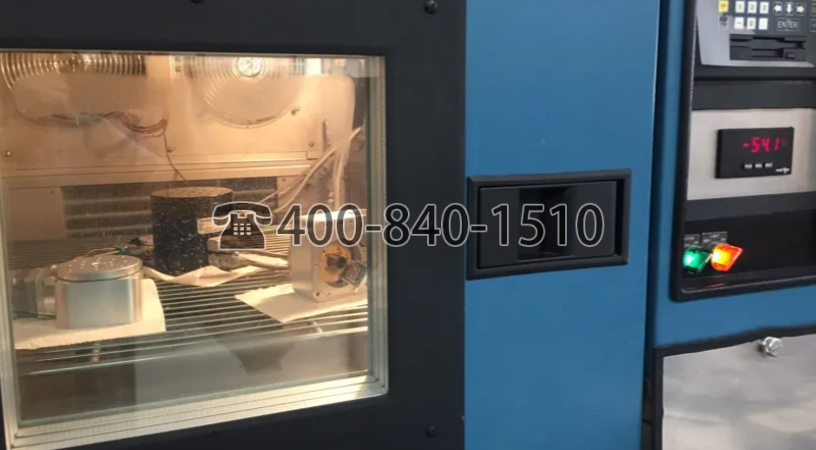

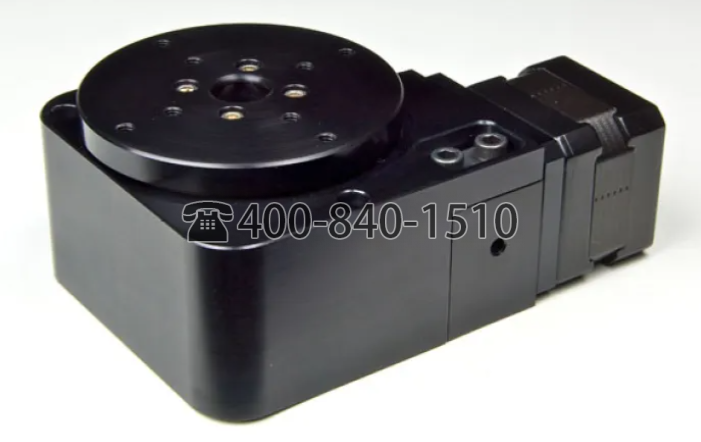

Newmarks RM-3 旋轉臺設計為在-50°C至70°C的溫度范圍內運行。為了達到這一溫度范圍，我們使用了專門設計的步進電機，并在所有軸承和蝸輪上使用Molykote 33潤滑脂，且對外殼進行了修改，以允許在-50°C下正確安裝軸承。RM-3旋轉臺設計利用了單預加載交叉滾珠軸承用于工作臺運動。這種設計方法消除了雙軸承配置的使用，從而改善了軸向跳動和擺動。該轉盤采用蝸輪傳動，可用齒輪比為90:1和45:1。RM-3旋轉臺配有一個光學復位開關和4000 CPR旋轉編碼器。
? ? ?
|
分辨率
|
0.29 弧秒(90:1 傳動比, 250 微步)
|
|
精度
|
±72 弧秒
|
|
最大速度
|
步進電機: 25°/sec (90:1 gear ratio), 45°/sec (45:1 gear ratio)
|
|
Unidirectional Repeatability
|
10 弧秒
|
|
Backlash
|
103 弧秒
|
|
最大負載能力
|
20.4 kg (45 lbs)
|
|
行程范圍
|
360° 連續的
|
|
編碼器
|
安裝在電機后部的光學旋轉編碼器，4000 CPR，帶索引
|
|
限位開關
|
無
|
|
Origin
|
光纖復位開關
編碼器上的索引標記
|
|
傳動比
|
90:1 or 45:1
|
|
旋轉臺重量
|
1.4 kg (3 lbs)
|
|
材質
|
鋁合金結構
|
|
表面
|
氧化黑色
|
|
操作溫度
|
-50°C to 70°C
|
? ?
