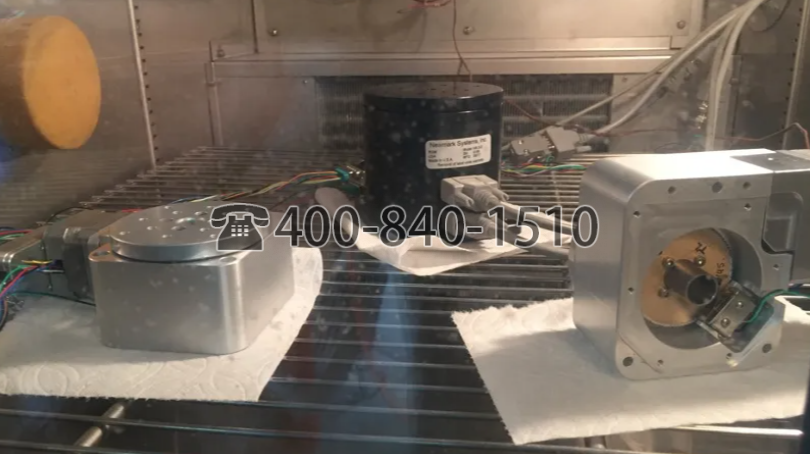

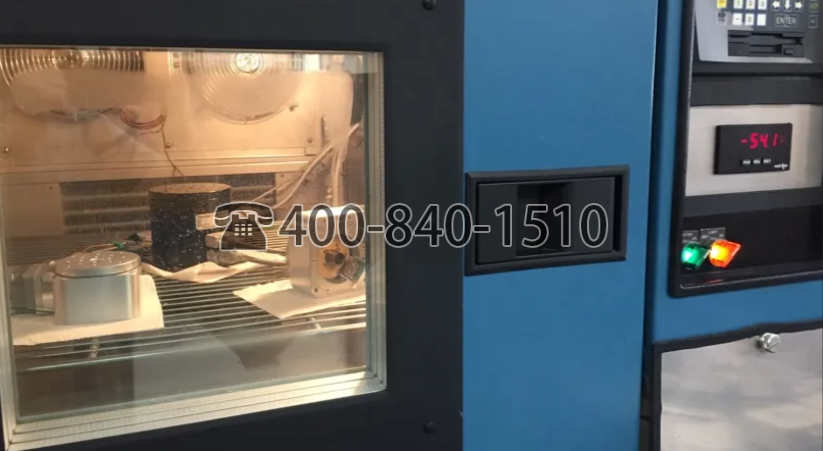

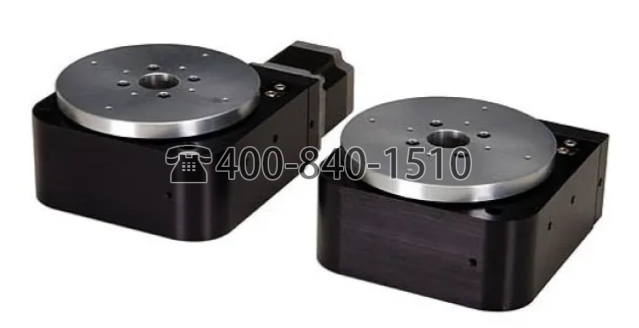

Newmarks RM-5旋轉臺設計為在-50°C至70°C的溫度范圍內運行。為了達到這一溫度范圍，我們使用了專門設計的步進電機，并在所有軸承和蝸輪上使用Molykote 33潤滑脂，且對外殼進行了修改，以允許在-50°C下正確安裝軸承。RM-5旋轉臺設計利用了單預加載交叉滾珠軸承用于工作臺運動。這種設計方法消除了雙軸承配置的使用，從而改善了軸向跳動和擺動。該轉盤采用蝸輪傳動，可用齒輪比為72:1和36:1。RM-5旋轉臺配有一個光學復位開關和4000 CPR旋轉編碼器。
|
分辨率
|
0.36 弧秒 (72:1傳動比, 250 microsteps)
|
|
精度
|
±72 弧秒
|
|
最大速度
|
步進電機: 25°/sec (72:1 傳動比), 50°/sec (36:1 傳動比)
|
|
反沖
|
125 弧秒
|
|
最大輸出扭矩
|
10.1 Nm (90 lb-in)
|
|
最大力矩載荷
|
54.2 Nm (480 lb-in)
|
|
Max Load Capacity
|
90.7 kg (200 lbs)
|
|
行程范圍
|
360° 連續的
|
|
編碼器
|
安裝在電機后部的光學旋轉編碼器，4000 CPR，帶索引
|
|
限位開關
|
無
|
|
Origin
|
光纖復位開關
編碼器上的光學索引標記（帶編碼器選項）
|
|
傳動比
|
72:1 or 36:1
|
|
重量
|
3.6 kg (8 lbs)
|
|
材質
|
鋁合金結構
|
|
表面
|
氧化黑色
|
|
操作溫度
|
-50°C to 70°C
|
