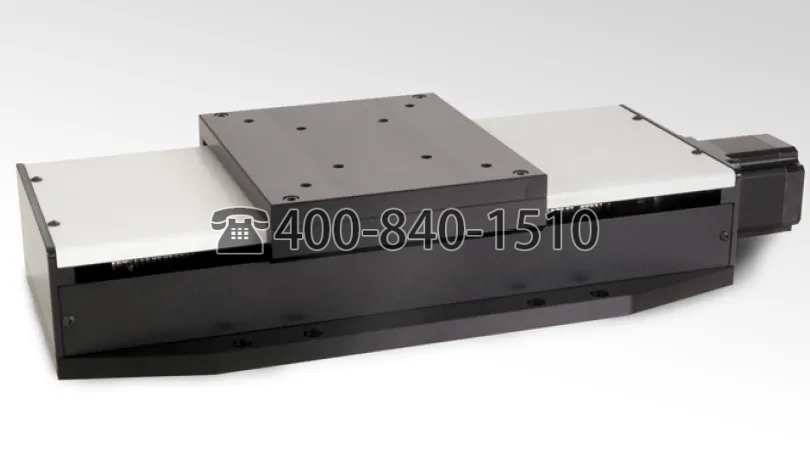

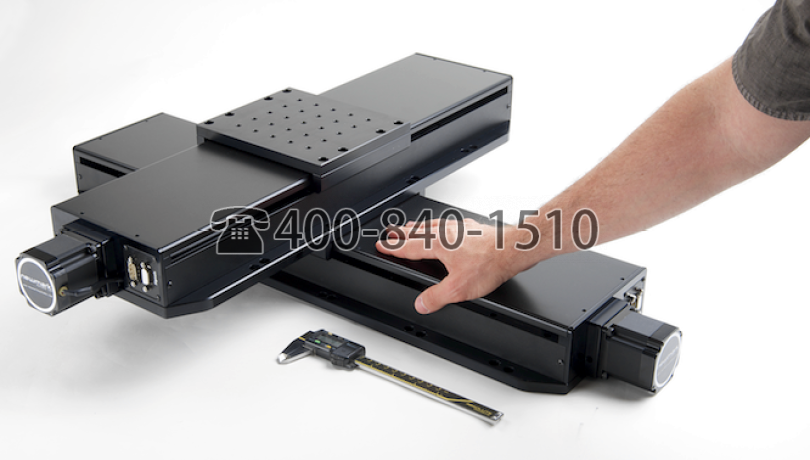

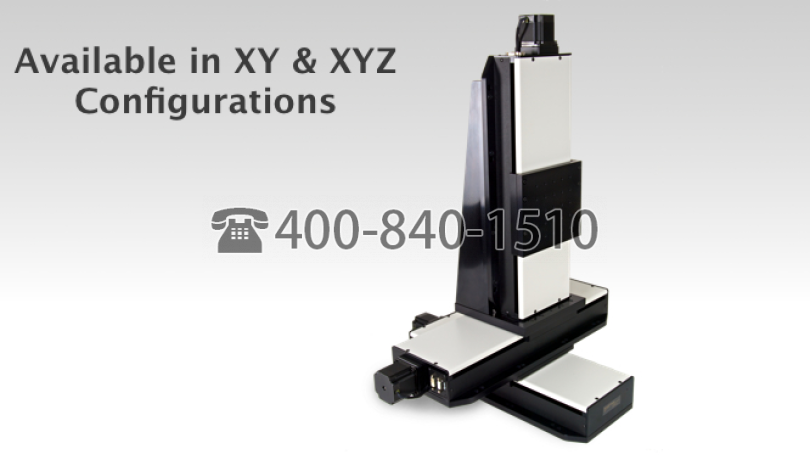

Newmark重型精密線性滑軌NLS8線性滑軌設計用于需要精確定位的研究和其他工業領域的各種應用，如半導體加工、光纖制造和生物技術自動化.
Newmark NLS8系列滑軌的設計通過FEA分析進行了優化，以獲得最大的穩定性和性能，并結合了最佳的材料和部件選擇。為了獲得更高的可靠性和耐用性，導軌和絲杠由堅固的機加工蓋保護，編碼器直接安裝在絲杠內部，而不是安裝在電機后部時受到?jīng)_擊和污染。
所有NLS8系列滑軌均由6061鋁合金加工而成，以提供輕而硬且穩定的線性滑軌。

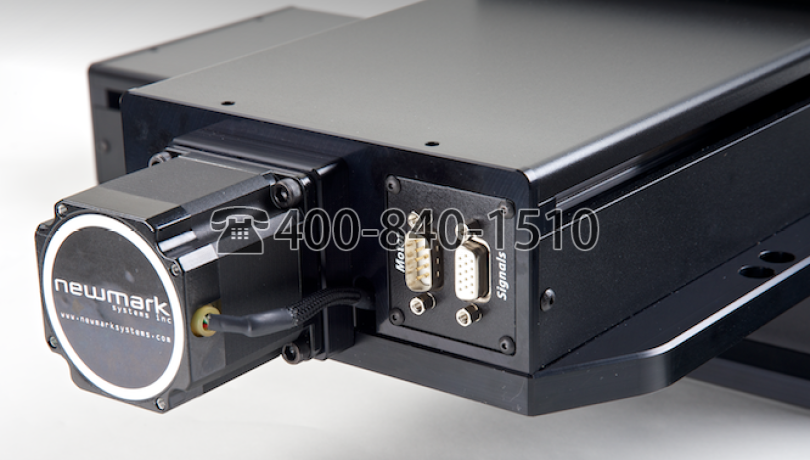

驅動系統采用帶內部潤滑塑料驅動螺母的不銹鋼梯形絲杠。驅動螺母提供零齒隙操作，可自動調整磨損，以確保在工作臺壽命期間零齒隙。使用線性導向軸承提供平穩的運動，具有較高的承載能力和剛度。由于托架在舞臺的整個行程上都受到支撐，因此可以實現良好的懸臂承載能力。為便于操作，提供了電機電源和限位/編碼器信號的單獨連接器。集成限位開關和高扭矩尺寸23步進電機作為標準件提供。
技術參數：
|

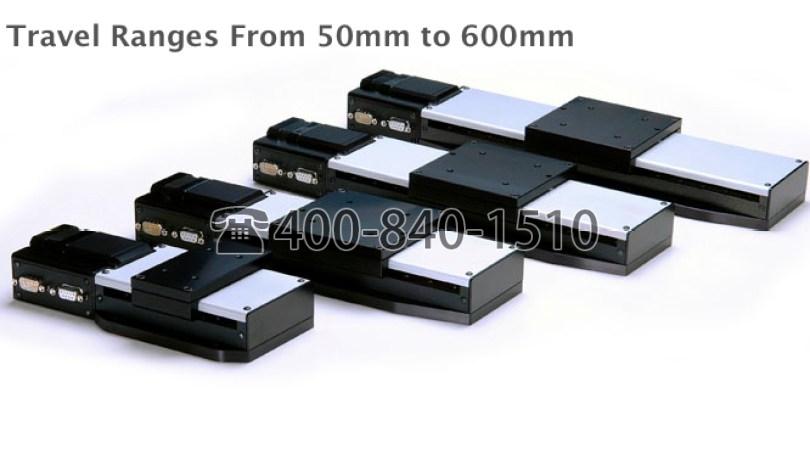

行程
|
200 mm, 300?mm, 400?mm, 500 mm
|
|
分辨率
|
0.08 μm (Stepper Motor)
1 μm (Servo Motor) |
|
精度
|
Leadscrew: 0.0006 mm/mm of travel)
Linear Encoder: ±3 μm / 100 mm of travel
|
|
單向重復性
|
1 μm
|
|
雙向重復性
|
15 μm
|
|
編碼器
|
選項1：安裝在電機后部的光學旋轉編碼器，帶索引的4000 CPR
選項2：折射率為0.1μm分辨率的光學線性編碼器
|
|
最大速度
|
25 mm/sec (Stepper Motor)
50 mm/sec (Servo Motor) |
|
最大負載
|
113 kg (250 lb.)
|
|
限位開關類型
|
光開關，常閉
|
|
平臺重量
|
NLS8-200: 10 kg (22 lb.)
NLS8-300: 10.9 kg (24 lb.)
NLS8-400: 12.2 kg (27 lb.)
NLS8-500: 15 kg (33 lb.)
|
|
材料
|
鋁合金結構
|
|
效果
|
氧化黑
|
|
操作溫度
|
0°C to 50°C
|
