光學快門控制光學系統中低功率成像光的高速傳輸。它選擇性地阻擋或允許光線通過，以實現精確的定時和曝光控制。這些快門提供連續的高速調制并增強低功耗安全性。它們的特點使其成為光譜學、顯微鏡、相機和成像系統的重要應用。
我們提供一系列高功率激光快門。我們設計的這些光闌可以處理從 10 瓦到 300 瓦的大量光功率水平。我們的光閘專為滿足不同應用的確切要求而設計。
特性
光功率處理：2 W
孔徑：3 mm
開關速度：2 ms
直接驅動：5V DC
無需控制器 PCB
應用
光學快門
激光安全快門
高速 50 Hz
低功耗 緊湊型
封裝
光學規格
| 孔徑直徑 | 3.0 毫米 |
| 典型光束直徑 | 1.0 毫米 |
| 最大光功率處理能力 | 2 瓦 |
| Laser Induced Damage Threshold（激光誘導損傷閾值） | 30 mJ/厘米2@ 10 納秒 |
性能規格
| Open Delay Time | 3.0 毫秒 |
| 開放上升時間 | 2.0 毫秒 |
| 打開總時間 | 5.0 毫秒 |
| 關閉延遲時間 | 1.5 毫秒 |
| 關閉 Fall Time | 2.0 毫秒 |
| 關閉總時間 | 3.5 毫秒 |
| 最小 FWHM 曝光 | 10 毫秒 |
| 最大快門重復率 | 50 Hz（連續） |
散熱規格
| 熱功率耗散保持打開 | 2.5 瓦 |
| 50 Hz 時的熱功率耗散 | 1.2 瓦 |
| 安裝表面 | 基準 A 或基準 B |

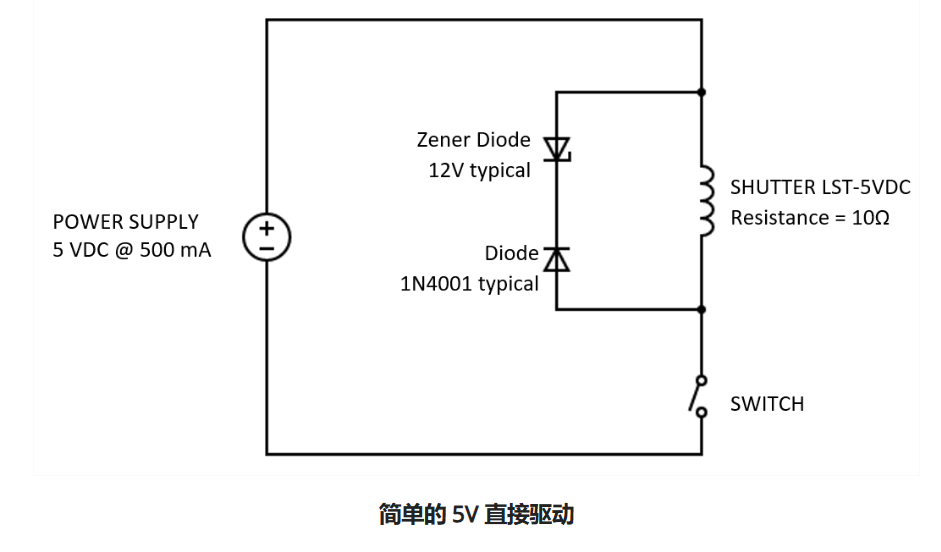

電力驅動
| 電力驅動 | 直接驅動 5 V，500 mA |
| 標稱磁阻抗 | 10 歐姆 |
| 電纜/電線類型，編號和長度 | 26 克特氟龍，2 根引線， 18 英寸雙絞線 |
| 電纜/電線端接 | 飛行 |
自定義選項
| 孔徑 | 4.0 毫米 |
| 直接驅動 | 200 mA 時為 12 V |
| 光學元件選項 | 5 W 金/鋁光學元件 |
| 更高的 LIDT | 300 mJ/厘米2在 10 ns 時 |
屬性
尺寸 | 2 英寸x 1 英寸x 0.4 英寸 |
分類 | 光學/過程 |
高可靠性 LST-5VDC 光學快門通過 5V 直接驅動提供最佳價值。其緊湊的 2“ x 1” x 0.4“ 封裝尺寸和 3mm 孔徑提供了最佳的封裝孔徑尺寸比。對于使用 5V 直接驅動的用戶來說，電氣驅動成為最簡單的形式。實現了成本最低的電力驅動，即開關。保持打開狀態時，熱管理變得可以忽略不計，熱功率耗散僅為 2.5W。 所有激光快門和光學快門的注意事項包括接近高磁場和嚴格遵守額定光功率。將光學快門置于“大”尺寸的灰塵顆粒和碎屑中可能會抑制光學快門運動。
關于生產廠家
NM Laser Products， Inc. 公司自 1987 年以來，一直在引入激光快門技術的進步。該公司設計和制造世界上最安全、最可靠的機電激光快門和控制器，以滿足 OEM 和研究人員在全球不斷增長的廣泛和利基市場中的生產和集成挑戰。在 1980 年代的固態繁榮中，沒有用于高輻照度激光器的可靠商用快門產品。這促使 NM Laser Products 的員工從 1987 年開始開發新的激光快門技術，并于 1988 年推出了一小部分產品。
獲得專利的 Flexure 技術激光快門
彎曲技術和緊密耦合的磁性設計將運動部件減少到單個懸臂梁運動。該技術的多個版本是為特定類型的應用開發的。獲得美國和國際專利。早些年專注于用于研究應用的高速和高功率激光快門。
NM Laser 繼續發展并增加產品，以填補研究人員和 OEM 的利基市場。在 1990 年代，開發了大量帶有聯鎖控制器系統的安全聯鎖和處理百葉窗，以滿足對實驗室和儀器安全日益增長的需求。
高損傷閾值、高輻照度激光快門
激光快門用于激光滲透的每個市場。這使我們接觸到了許多行業領域的應用。這些領域包括半導體加工、生物技術、焊接/切割、激光雷達、化學工程、圖形藝術、林業和污染監測。NM Laser 不斷開發和完善激光快門和控制器產品線，定期推出新產品。創新旨在滿足當今更高的行業標準，重點是使客戶能夠以更低的成本和幾乎零維護構建更好、更安全的產品。
