紫外激光快門可在高精度應用中提供 100 至 400 nm 的激光束。它通過阻擋或允許激光束通過來提供高速光束控制。這保證了應用時精確的計時和曝光控制。
紫外激光快門提高了科學研究、醫療和工業制造的效率。所有產品線都包含“-Al， -3， -4”后綴，以實現紫外激光器的兼容性。
特性
光功率處理：20 W
孔徑：4 mm
開關速度：10 ms
邏輯位置傳感器
光學元件：金屬
應用
OEM 安全
高重復率 DPSS
薄型工作區
小型封裝
光學規格
| 孔徑直徑 | 4 毫米 |
| 典型光束直徑 | 2 – 3 毫米 |
| 最大光功率處理能力 | 20 瓦 |
| 光學 | UV 鋁 |
| Laser Induced Damage Threshold（激光誘導損傷閾值） | 500 mJ/厘米2@ 10 納秒 |
性能規格
| Open Delay Time | 3 毫秒 |
| 開放上升時間 | 4 毫秒 |
| 打開總時間 | 7 毫秒 |
| 關閉延遲時間 | 4 毫秒 |
| 關閉 Fall Time | 7 毫秒 |
| 關閉總時間 | 11 毫秒 |
| 最小 FWHM 曝光 | 25 毫秒 |
| 最大快門重復率 | 20 赫茲 |
| 輩子 | 可用 |
散熱規格
| 熱功率耗散保持打開 | 3 瓦 |
| 熱功率耗散，循環 | 5 瓦 @ 5 赫茲 |
| 用于散熱的安裝表面 | 基準 A、基準 B |
自定義選項
| 線長 | 任何長度 |
| 電線/電纜類型 線規 | 特氟龍、乙烯基 |
| 連接器 | 任何 6 針連接器 |
| 鑒定 | 雕刻、標簽 |
電氣驅動數據
| 電源 | 24 VDC，+1.5 A 額定值 |
| 電氣驅動電路 | 升壓開路 = 24 V @ 15 ms 保持開路 = 5 V 延遲關閉 = 8 ms 制動器關閉 = 24 V，持續 1 ms |
| 推薦控制器 （和存在電壓） | CX4000B （或電容放電 24 V、24 V PWM） |
| 繞組電阻 | 8 歐姆標稱 |
| 繞組電感 | 10 毫秒 |
| 位置傳感器 | 邏輯 TTL，需要 5 VDC @ 30 mA |
| 電纜/電線類型、編號、長度 端接 | 22 克，六根線，18 英寸， MTA-100，AMP，部件號 643813-60 |
| 用戶驅動電路/帽放電 | 24 V，C = 2200 uF，R = 30 歐姆， 反激二極管 1N4001內置標準 |
| 用戶驅動電路/PWM 型 | 24 V 持續 15 ms，然后降至 5 V 保持， 使用反激式內置 |
| 用戶電源說明 | 24 VDC，1 A 額定值， 輸出浪涌電容器，額定電流 3 A |
Wire Pin # - 顏色
| 1 – 白色 | 功率繞組 （+） |
| 2 – 黑色 | 功率繞組 （-） |
| 3 – 紅色 | 5 伏直流電 （+） – 30 毫安 |
| 4 – 黃色 | 常閉傳感器輸出 （HI – Closed） |
| 5 – 橙色 | 常開傳感器輸出 （HI – Open） |
| 6 – 藍色 | 5V 回路和傳感器接地 |
屬性
| 尺寸 | 3.0 英寸x 0.75 英寸x 1.48 英寸 |
| 重量 | ~5 盎司 |
| 分類 | 安全/流程 |

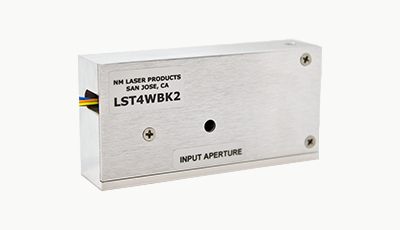

NM Laser 產品 LST4WBK2 安全快門
光束屬性、對準和極化
每個快門都有一個光學等級，必須遵守該等級以避免光學和機械損壞。仔細考慮額定波長（用于介電鏡）或 波長（用于金屬鏡）、CW 最大功率、峰值能量密度（通量）、推薦的光束直徑、偏振矢量（如果適用）和光束對準。 光閘專為使用孔徑 50-80% 的典型光束而設計。如果要在較大的孔徑中使用小光束，和/或通量或 CW 功率很高， 我們的銷售/工程團隊可以推薦安全閾值，以防止在推薦范圍之外操作時造成光學損壞。 使用后綴 –1 表示 1064 nm，-2 表示 532 nm，-3 表示 355 nm，-4 表示 266 nm，–12 表示 532 + 1064 nm 諧波鏡（損傷閾值下限）。使用 CO2 的 –C2 后綴 激光器。選擇 –IR 后綴以用于 CO2 和 IR，從大約 700 nm 開始。 光束需要對齊并進入“輸入孔徑”，以確保傾倒的能量反射到正確的位置。介電光學元件需要良好的對準 做法以提供最高的反射率和損傷閾值。入射梁應與輸入面正交，誤差約為 3 度。激光束應 切勿對準輸出孔徑！如果快門中的光學元件是偏振的，請確保激光束偏振與 輸入孔徑側的偏振矢量標簽。
安全安裝和熱管理
光閘必須剛性安裝，以保持光束在孔徑內對齊。正常運行期間光閘內部產生的熱量必須通過 正確的散熱器安裝。一般來說，快門支架必須由高導熱材料制成，必須有大橫截面的材料 光閘底座（或機身安裝型號的主體）一直到“無限”大散熱器，并且附近的支架或硬件不得是鐵磁性的。這 通常會導致使用鋁作為散熱器/支架。 如果溫度超過 50 °C，光閘性能會下降，并且大多數光閘在 80 °C 以上的溫度下將無法打開，這表明存在熱過載。超過 110 °C 任何時間都會造成不可逆轉的損壞。在您希望將系統與沖擊和振動隔離的情況下，請考慮使用冷水板，或者 在特殊情況下，風冷。這允許光閘在機械上“懸浮”，同時仍接受必要的冷卻。通常不建議使用風冷，因為 需要仔細的設計考慮。
電氣設計和注意事項
必須正確校準電源電路，以確保快門能夠按照制造商的預期運行。如果升壓信號太短，快門將無法完全 打開。如果增壓時間過長，彎曲的快速加速和由此產生的速度可能會導致反沖而不是鎖定到打開狀態。當然，這是一個非常長的提升 無論后坐力如何，周期最終都會穩定下來，但后坐力可能足以讓光線通過光圈泄漏。理想的電路從升壓電平切換 （通常為 24V）以保持水平（通常約為 6 V），當彎曲臂通過其行程距離約為 75% 時。兩者之間的電壓不應有明顯的壓降 boost 和 hold，除非解釋得當。我們的控制器針對每個快門型號進行了精確校準，以確保最佳性能、峰值效率，并 最大限度地延長使用壽命。
使用紫外激光快門的好處
優質的紫外激光光缽具有幾個關鍵優勢，可以提高紫外激光應用的效率和性能：
增強安全性
我們的紫外激光光闌提供快速可靠的光束控制。它們有助于防止意外輻射暴露并維護安全的工作環境。
精確的光束調制
這些光閘嚴格控制紫外線激光束。它們在需要嚴格定時和調制的應用中提供高質量的結果。
跨應用的多功能性
NM Laser Products 的紫外激光快門可以處理各種功率水平和波長。它們適用于安全聯鎖、光束調制任務和其他重要功能。
關于生產廠家
NM Laser Products， Inc. 公司自 1987 年以來，一直在引入激光快門技術的進步。該公司設計和制造世界上最安全、最可靠的機電激光快門和控制器，以滿足 OEM 和研究人員在全球不斷增長的廣泛和利基市場中的生產和集成挑戰。在 1980 年代的固態繁榮中，沒有用于高輻照度激光器的可靠商用快門產品。這促使 NM Laser Products 的員工從 1987 年開始開發新的激光快門技術，并于 1988 年推出了一小部分產品。
獲得專利的 Flexure 技術激光快門
彎曲技術和緊密耦合的磁性設計將運動部件減少到單個懸臂梁運動。該技術的多個版本是為特定類型的應用開發的。獲得美國和國際專利。早些年專注于用于研究應用的高速和高功率激光快門。
NM Laser 繼續發展并增加產品，以填補研究人員和 OEM 的利基市場。在 1990 年代，開發了大量帶有聯鎖控制器系統的安全聯鎖和處理百葉窗，以滿足對實驗室和儀器安全日益增長的需求。
高損傷閾值、高輻照度激光快門
激光快門用于激光滲透的每個市場。這使我們接觸到了許多行業領域的應用。這些領域包括半導體加工、生物技術、焊接/切割、激光雷達、化學工程、圖形藝術、林業和污染監測。NM Laser 不斷開發和完善激光快門和控制器產品線，定期推出新產品。創新旨在滿足當今更高的行業標準，重點是使客戶能夠以更低的成本和幾乎零維護構建更好、更安全的產品。
