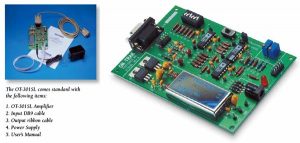

美國On-Trak OT-301SL-單軸PSD位置檢測放大器

OT-301SL概述

OT-301SL印刷電路板放大器設計用于直接集成到OEM儀器中。OT-301SL的電路元件針對具有可選偏置電壓和三個增益范圍的單軸位置感應檢測器（PSD）進行了優化，其電路元件可以以極高的精度對信號進行加，減和除。

精密運算放大器和電阻器網絡執行加減運算。優化的模擬分頻器提供最終比率。模擬分頻器可在非常寬的信號范圍內確保最大的線性度。

特征

  • 模擬位置輸出電壓
  • 總輸出
  • 寬動態范圍-三個十年103V / A，104V / A，105V / A
  • 直流至15kHz
  • 校準調整
  • 零位偏移調整
  • 自動檢測器偏差
  • 位置與光束強度無關

最后一級提供位置輸出的±10％讀數調整，并用作驅動長電纜的高性能輸出緩沖器。和信號等于總檢測器信號，并且與入射光束功率成正比。

OT-301SL包括一個DC-DC轉換器，可以將其卸下并更換為外部電源，以降低大批量OEM應用中的成本。

束流位置是根據PSD的兩個陽極連接（標記為Y1和Y2）生成的信號比率來計算的。OT-301SL上的雙跨阻放大器可精確測量PSD的陽極信號電流。PSD信號與光束位置之間的確切關系如下：總檢測器信號與入射光束功率成正比。

ot301sl-b

其中Y是PSD表面上束斑質心的坐標（從探測器中心測量）；L是檢測器敏感表面的尺寸，單位為毫米（例如：2.5、5.0、10、20、30毫米）。

技術指標

探測器類型單軸位置感應探測器

?陽極輸出（共陰極）

?陰極輸出（共陽極）

?雙電池（共陽極或陰極）

輸入靈敏度 -3 -4 -5
10 A / V 10 A / V 10 A / V

Y輸出信號?0V至±10V

總和輸出信號最大10V

校準調整讀數的±10％

Y零（偏移）?±1.0V

偏置電壓?0V，±5V或±12V

線性度?±0.1％

香奈兒到香奈兒追蹤?1％

電源交流適配器?±12V DC @ 500mA

尺寸?3.5 x 5.0英寸

輸入連接器插座DB9

輸出/電源連接器雙排10 PIN接頭連接器

放大器增益

6位撥碼開關 獲得
開= 1,4 10?-3?A / V
開= 2,5 10?-4?A / V
開= 3,6 10?-5?A / V

PSD輸入電纜

銷＃ 功能
1個 Y1 PSD陽極
2 Y2 PSD陽極
3 N / C
4 N / C
5 地線
6 數控
7 數控
8 PSD偏置
9 地線

位置輸出/電源輸入

銷＃ 功能
1個 Y位置
2 地線
3 和
4 地線
5 N / C
6 地線
7 +12伏
8 地線
9 -12V
10 地線
